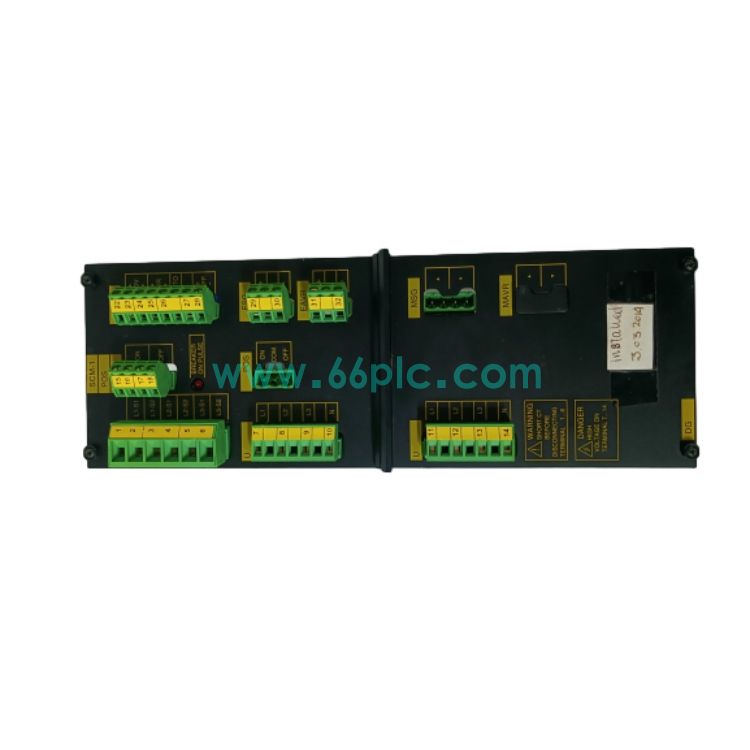

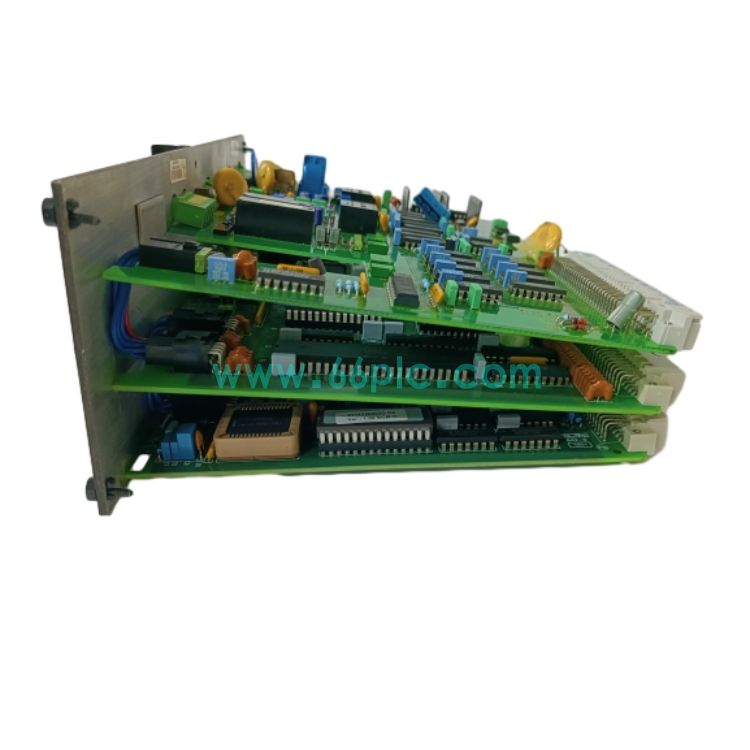

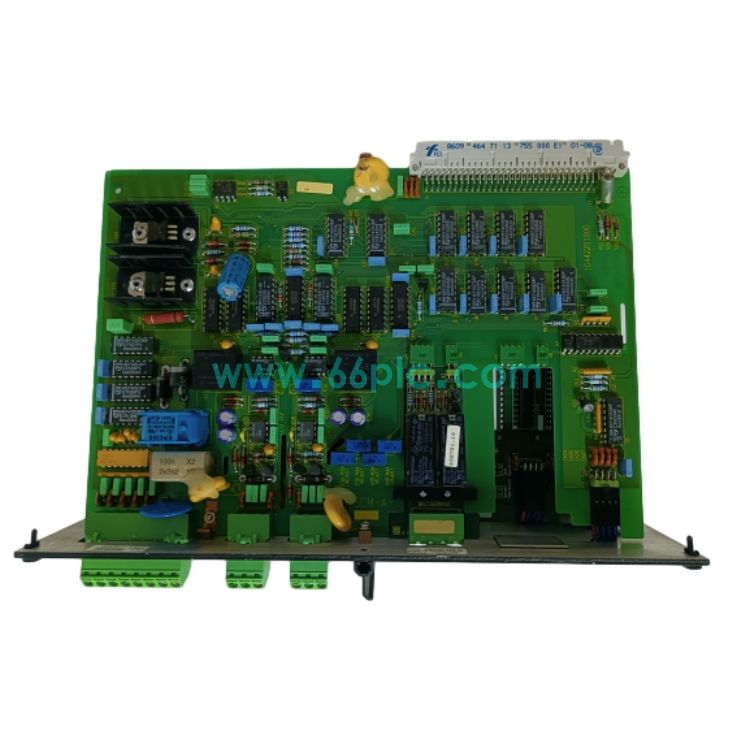

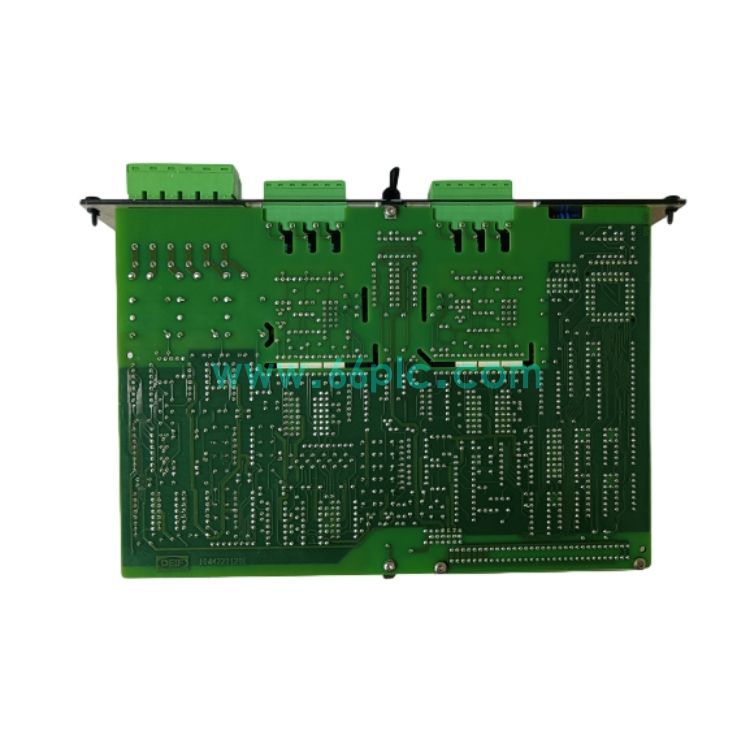

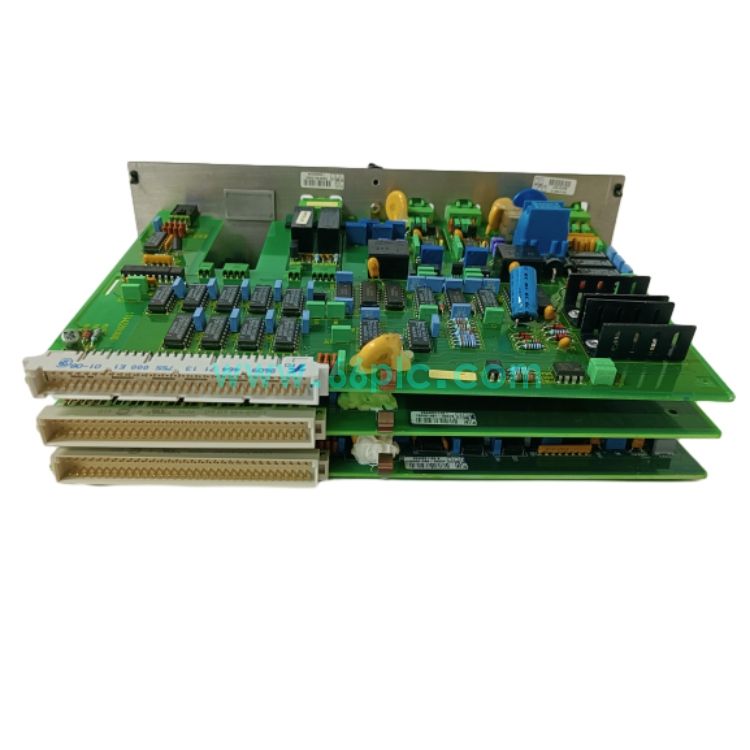

DEIF SCM-1 发电机同步测量保护模块
DEIF SCM-1属于Delomatic3发电机组控制系统多功能模块，集成高精度同步、电量测量、断路器控制与发电机保护功能，可完成电压、频率、相位差值检测，实现发电机组自动并网与负荷调节。
模块内置多种保护逻辑，具备模拟量与开关量输出接口，支持多种工业通讯协议，原厂已停产，市场供应全新剩余库存、拆机检测备件，多用于船舶电站、陆用柴油发电机组PMS电力管理系统检修替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | DEIF（丹控，丹麦） |
| 2 | 型号 | SCM-1 |
| 3 | 产品系列 | Delomatic 3 电站控制系统 |
| 4 | 产品类型 | 同步测量保护多功能模块 |
| 5 | 供电电源 | 24VDC |
| 6 | 测量范围 | 0~690V，45~65Hz，电流0~20A |
| 7 | 通讯协议 | Modbus RTU，RS485，Profibus |
| 8 | 工作温度 | -40℃ ~ +70℃ |
| 9 | 安装方式 | 控制柜DIN导轨/机架插槽安装 |
| 10 | 产品状态 | 原厂停产，备件供应，surplus/拆机测试件 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 发电机组自动同步并网，可编程压差、频差、相位角阈值，满足条件时输出合闸指令。 |
| 2 | 三相电压、电流、有功/无功功率、功率因数、频率高精度采集测量。 |
| 3 | 集成发电机保护：过压、欠压、过频、低频、逆功率、过流保护，故障触发跳闸告警。 |
| 4 | PI调节输出，控制发动机调速器与电压调节器，实现机组有功、无功负荷分配。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 远洋船舶电站，多台柴油发电机自动并联、功率分配与保护控制。 |
| 2 | 陆地备用电站、分布式能源机组，自动并网与PMS电力管理系统。 |
| 3 | 数据中心、矿山应急电源系统，发电机组同步控制与继电保护。 |
| 4 | 存量Delomatic3电站控制系统，SCM-1模块备件更换与系统检修。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 模块上电无指示灯，无法启动 | 24VDC供电回路断路，端子松动。检查直流电源，紧固供电接线端子。 |
| 2 | 无法自动并网，同步检测不触发 | 电压/电流互感器接线错误，同步参数设置不合理。核查PT/CT接线，重新配置同步阈值。 |
| 3 | 频繁报逆功率保护，机组跳闸 | CT极性接反，或者调速器参数异常。核对互感器极性，调试发动机调速参数。 |
| 4 | 上位监控系统通讯中断 | RS485总线接线故障，终端电阻缺失。检查通讯线缆，加装总线终端电阻。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | SCM-1支持带电插拔吗？ | 不支持，模块属于电站保护控制单元，更换前必须停机断电，做好高压安全防护。 |
| 2 | 一套Delomatic3系统一台机组可以安装几块SCM-1？ | 单台发电机组仅可配置1块SCM-1，负责本机的同步、测量与保护。 |
| 3 | 更换模块需要哪些操作？ | 断电安装，核对PT/CT接线，下载机组参数，进行同步试验、保护功能校验。 |
