RELIANCE WR-D4007 多通道IGBT驱动板

RELIANCE WR-D4007是瑞恩电气大功率变频器配套IGBT隔离驱动板，适配SR3000、VZ7000及7000系列直流传动功率单元，负责IGBT门极脉冲放大、故障检测、脉冲封锁与状态反馈，是大功率变流设备功率桥的核心触发板。

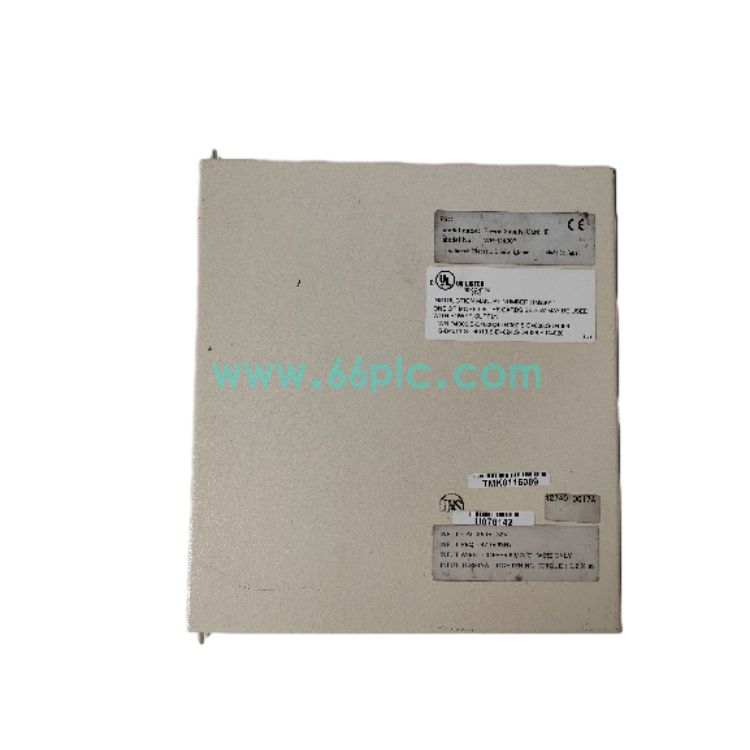

RELIANCE WR-D4007(2).jpeg

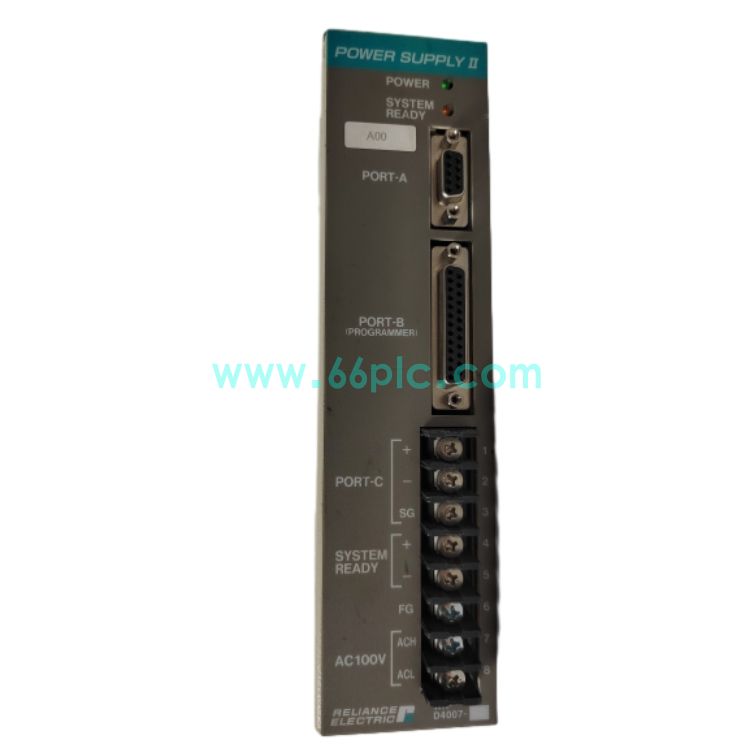

RELIANCE WR-D4007(4).jpeg

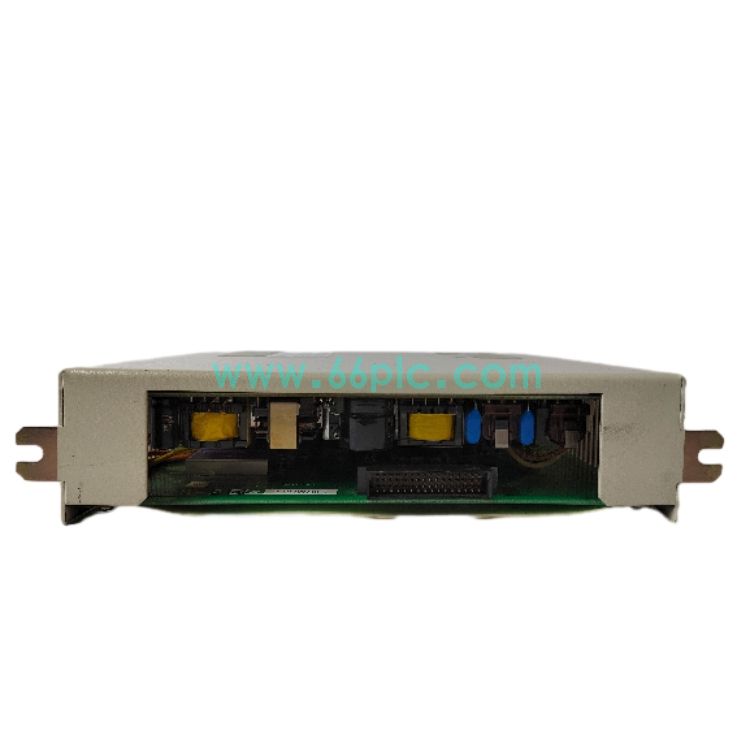

RELIANCE WR-D4007(1).jpeg

该板卡内置完善的硬件保护回路，具备高速故障响应能力，原厂已停产，市场流通全新剩余库存、拆机检测备件，用于存量大功率传动变频器维修替换项目。

主要规格参数

No.	功能描述
1	接收主控光纤脉冲信号，完成功率放大，驱动大功率IGBT功率器件开通与关断。
2	实时监测IGBT短路、驱动电源欠压、板卡过热故障，触发脉冲快速封锁保护，避免功率器件烧毁。
3	故障状态信号回传给主控板，上位系统记录故障代码，方便运维人员故障定位。
4	光纤信号隔离，阻断功率侧高压干扰，保护低压主控回路，提升大功率传动系统稳定性。

No.	场景描述
1	冶金、矿山行业大功率电机变频传动控制柜功率单元驱动。
2	大型风机、水泵高压变频调速系统，IGBT功率单元驱动控制。
3	RELIANCE SR3000、VZ7000直流传动设备功率变换单元。
4	存量瑞恩大功率变频器驱动板备件更换、设备检修维护项目。

No.	故障现象	原因与解决方法
1	变频器报功率单元故障，驱动板无脉冲输出	光纤接头脏污、光纤断裂。清洁或更换光纤，重新对接光纤接口。
2	上电即报IGBT短路故障，无法启动	IGBT功率管击穿，驱动板回路损坏。断开功率器件，单独测试驱动板，更换损坏器件。
3	驱动板间歇性报过热告警	散热风道堵塞，板卡积灰。清理机柜灰尘，检查风机运行状态。
4	驱动板供电缺失，模块无任何指示灯	板卡辅助电源损坏，接线端子松动。检查辅助供电回路，紧固端子或更换驱动板。

No.	问题	解答
1	WR-D4007可以带电插拔吗？	高压功率单元严禁带电插拔，操作前必须完全断电、充分放电，做好高压防护。
2	该驱动板可以通用在其他品牌变频器吗？	不可以，仅适配RELIANCE SR3000/VZ7000等对应系列功率单元。
3	更换驱动板之后需要哪些操作？	断电安装，检查光纤与功率接线，先不带功率器件做脉冲测试，再空载整机试运行。
