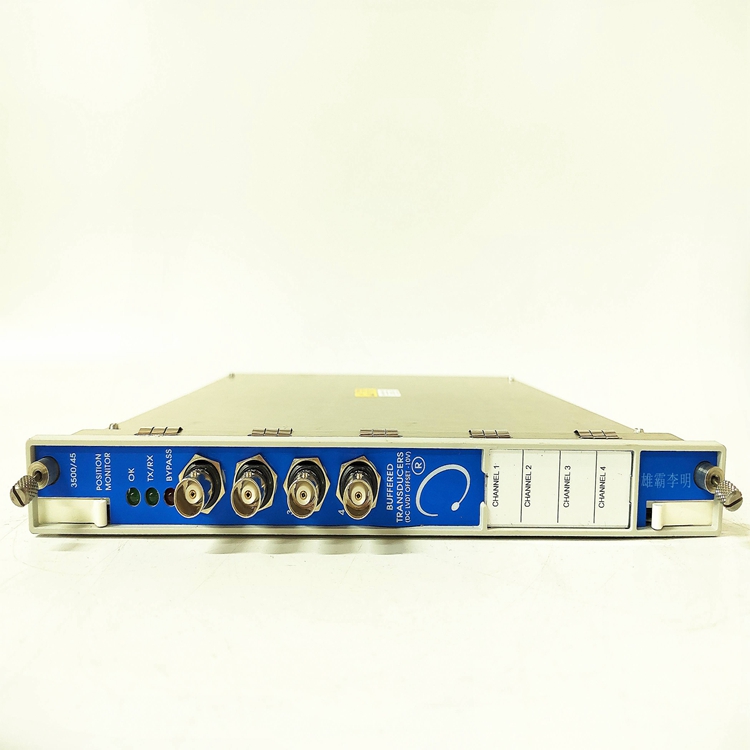

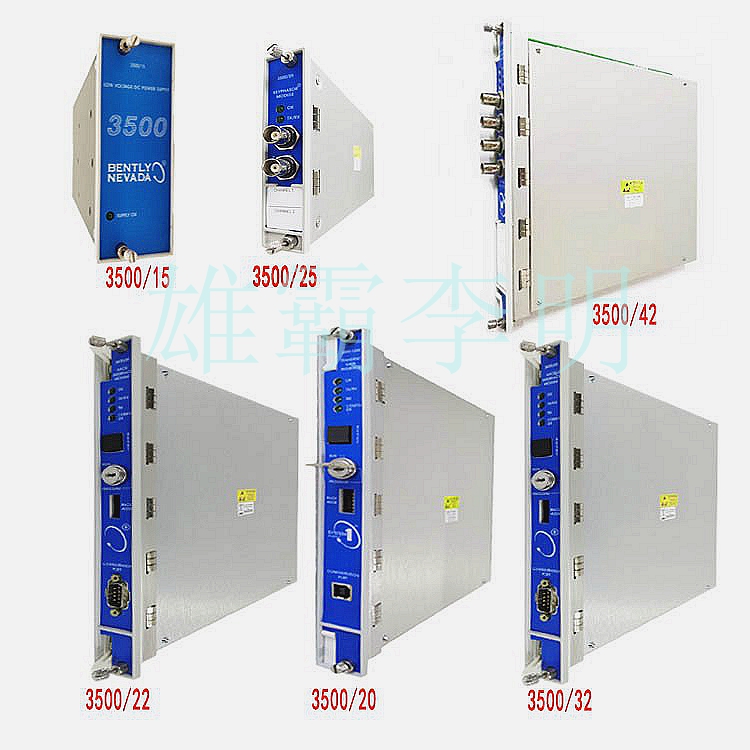

以下展示BENTLY本特利内达华3500/45位置监测器相关说明以及图片信息

为您购买本特利3500/45位置监测器提供参考

　　功能：BentlyNevada机械状态监测

　　相关描述

　　3500/45位置监测器是一个4通道仪器接受来自接近传感器、旋转位置的输入传感器（RPT），直流线性可变差动变压器（直流LVDT），交流线性可变差动变压器（ACLVDT）和旋转电位计。

　　这个监控输入条件并比较条件带有用户可编程警报的信号。测量类型和传感器输入确定需要哪些I/O模块。看见位置测量用传感器类型第11页，参见第14页的图表，以及参见交流LVDT和旋转输入/输出模块第16页上的电位计。您可以使用3500机架对每个通道进行编程配置软件

　　执行以下功能：

　　l轴向（推力）位置

　　l胀差

　　l标准单斜坡胀差

　　l非标准单斜坡胀差

　　l双斜坡差胀

　　l互补差胀

　　l外壳扩展

　　l阀门位置

　　监测器通道成对编程并且可以在时间例如，通道1和2可以执行

　　点击setpoints按钮，然后点击3500/50卡进入报警点设置画面。进行报警点设置。

　　此画面上可以在转速范围内任意设置报警点。在报警点设定完毕后一定要要在激活

　　（Enabled）此选项，否则将不会有开关量输出。设定完毕后点击OK按钮。

　　3500/53卡是超速卡件，它是一个通道的模块，一般是两个或三个一组进行超速保护的

　　应用。一般采用2选1或者3选2的报警模式进行工作。卡件必须相临安装，只需要设定第

　　一块卡件的组态，剩余的将与其组态同步。

　　3500/53卡组态画面如下：

　　组态设置及报警设置与3500/50卡设置相同，可参照50卡设置进行。

　　3500/42卡是位移、速度、加速度卡件。此卡件可以对轴振、盖振、轴向位移、偏心、胀差、

　　速度、加速度等信号进行组态。42卡是40卡的升级，组态基本相同。

　　点击options按钮，然后点击3500/42卡，此时会跳出如下页面。

　　Channelpairtype---------------------------通道组态类型。

　　Keyphasorassociation------------------------相关键相器。

　　Primary--------------------------------------基本键相器。

　　Backup---------------------------------------后备键相器。

　　--------------------------------------------------------

　　拷贝按钮，可以将每个通道的组态数据进行相互的拷贝和对等，方便同类型组态设置。

　　点击上图的Options按钮，进入每个通道的组态页面。

　　Didrect-------------------------------振动的量程范围。

　　Gap----------------------------------间隙电压值。

　　Tripmultiply-------------------------报警增倍。选择用于暂时增加报警值，

　　Directfrequencyresponse-------------通频响应。用于通频振动测量的带通滤波器上下

　　限。

　　Zeroposition------------------------零点电压，在设定轴位移、胀差零点是有效。

　　Normalthrustdirection--------------设定探头的正负方向，趋近探头为正还是远离探

　　头为正。在设定轴位移、胀差是有效。

　　其他的选项与前面介绍的相同。请参见（3500/50卡设置）

　　报警页面的设置与前面的介绍也相同。请参见（3500/50卡设置）

　　3500/45卡是胀差及轴向位移卡件。组态方法和选项与上面的42卡相同。具体选项可参见

　　42卡的设置。

　　3500/33卡是16个通道的继电器卡件。可以对前面的卡件进行报警点的组态并输出开关量

　　信号。

　　点击options按钮，然后点击3500/33卡，此时会跳出如下页面。

　　Latchingrelays-------------------------------------锁定继电器。

　　Relaychannelpair(DPDT)----------------------------继电器成对组态，所谓的双刀双

　　制。

　　Alarmdrivelogic----------------------------------报警逻辑

　　如果想进行组态，首先选定一个通道，然后点击激活。

　　在右下角卡件图表处选择想组态的卡件。

　　所组态卡件已经设置好的报警点就会出现在右上角。其中，主菜单中的报警和危险值是指

　　卡件中任何一个通道的报警和危险值的综合信号。每个通道也会有单独的报警选项。

　　双击任何一个报警点选项，此选项就会出现在Alarmdrivelogic选项框中。

　　S07C##A2所代表的意思是：TSI第7块卡件所有通道的危险值的综合报警输出。
