以下展示BENTLY本特利3500/15交流和直流电源相关说明以及图片信息

为您购买本特利（3500/15）提供参考

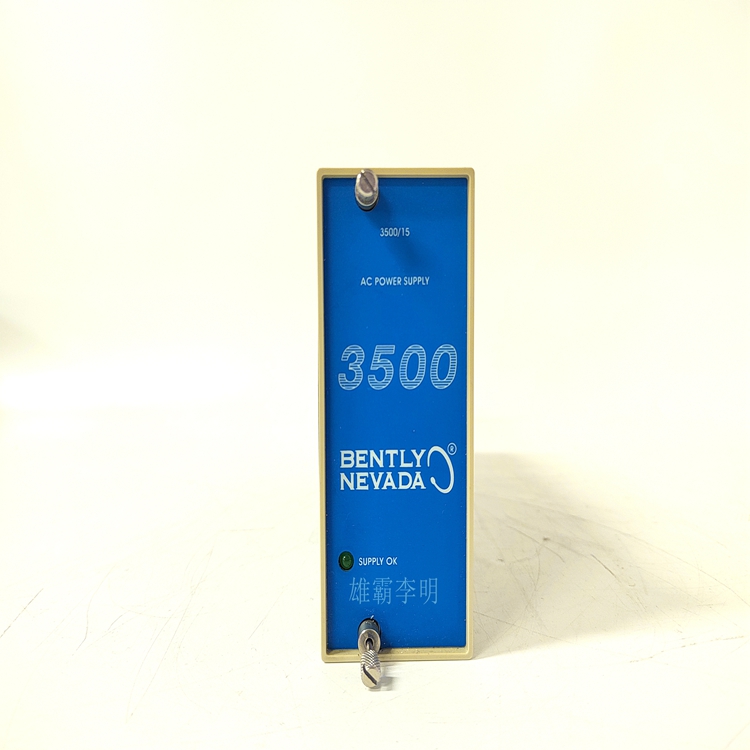

　　功能：BentlyNevada机械状态监测

　　相关描述：

       3500/15有交流和直流两种形式，与世界各地电压源兼容。它采用行噪声滤波做为标准形式。

       框架中可使用 单电源或当电源不允许中断时使用冗余双电源

       3500/15交流和直流电源为半高

　　模块，必须安装在左侧的指定插槽中

　　机架侧面。3500机架可包含一个或两个电源

　　提供交流和直流的任意组合。任一电源

　　可以为整个机架供电。

　　当两个电源安装在机架中时

　　下部插槽用作主电源，另一个插槽位于

　　上部插槽用作备用电源。如果已安装，则第二个

　　电源是主电源的备用电源。

　　卸下或插入任一电源模块都不会

　　只要第二次供电，就中断机架的运行

　　电源已安装。

　　3500/15交流和直流电源可接受广泛的范围

　　并将其转换为可接受的电压

　　供其他3500模块使用。以下电源

　　可用于3500系列机械保护

　　系统：

　　l通用交流电源

　　l高压直流电源

　　l低压直流电源

　　通用交流电源和PIM（电源输入

　　模块）与传统3500不兼容

　　交流电源、高压交流PIM和低压

　　电压交流PIM。

　　高压和低压直流电源

　　电源和PIM（电源输入模块）不可用

　　与传统3500高压和

　　低压直流电源和PIM。

　　相关文章推荐

　　3500/15交流和直流电源是半高模块，必须安装在机架左侧的指定插槽中。3500机架可以包含一个或两个具有任意交流和直流组合的电源。任一电源都可以为整个机架供电。

　　3500/15的3500/15交流和直流电源可接受各种高或低输入电压，并可转换为3500模块所需的电压。它们是机械保护系统的理想选择，如果需要备份，可以使用一个或两个电源。安装两个电源后，下方插槽容纳主电源，上方插槽容纳冗余电源。

　　3500/15电源可为3500提供交流或直流电源，包括瞬态数据接口(TDI)、单独的监控模块和输入/输出(I/O)模块以及机械保护和条件中的所有连接传感器监视系统。在不破坏机架的情况下，可以通过移除或插入任一电源模块来“热插拔”模块。

　　3500/05系统机架包含所有3500监视器模块和机架电源，允许模块相互通信，使用System1软件和电源根据需要为每个模块分配电源。3500系统机架是本特利内华达汽轮机监测仪表(TSI)汽轮机套件的组成部分。凭借两种尺寸（标准19英寸和14英寸）、三种灵活的安装形式（机架、隔板和面板）以及用于危险区域的内部屏障选项，您可以定制3500/05系统机架以满足您的需求。机架还具有防风雨外壳，可保护3500系统免受不利环境条件的影响。3500系统可用作SIL2级系统，这意味着它将提供本质安全。

　　3500/22M也称为瞬态数据接口模块（或TDI），是3500机架系统的核心。它允许配置3500机架参数，并用作System1机械状态监测软件平台的网关。

　　TDI在前面配备了一个USB端口，便于配置，在后面的I/O模块上有一个10/100以太网连接，用于与系统1通信。前面的机架重置按钮允许通过物理按钮重置警报锁定配置更改的键。

　　本篇出自雄霸工控，转载请附上此链接：

　　BentlyNevada产品结构图:

　　一、监测系统

　　1.连续在线监测系统

　　A.3500系列

　　B.3300系列

　　C.1900系列

　　D.ADAPTWind风机在线监测

　　2.巡检在线监测系统

　　A.巡检监测

　　B.EssentialInsight.Mesh无线解决方案

　　C.AnomAlert电动机异常检测

　　二、传感器

　　1.电涡流传感器

　　2.速度加速度传感器

　　3.压力传感器

　　4.壳体膨胀和阀门位置传感器

　　5.光学传感器

　　三、便携式诊断仪表

　　1.便携式故障诊断设备ADRE系统:ADRE408DSPi硬件

　　⒉.便携式数据采集和分析仪:SCOUT100/140

　　四、测试和校准设备

　　涡流探头校验仪:TK-3状态监测校准仪

　　其他测试校准设备:利用Snapshot测试TIM的测试器

　　高精度千分尺

　　转子试验台

　　Velomitor供电模块键相信号乘/除器扭振信号调节器示波器借口模块

　　127610-01交流电源模块

　　125840-01高电压交流电源输入模块(PIM)

　　125840-02低电压交流电源输入模块(PIM)

　　129486-01高压直流电源模块

　　129478-01高电压直流电源输入模块(PIM)

　　133292-01低压直流电源模块

　　133300-01低压直流电源输入模块(PIM)

　　01720025备用保险丝(两种类型交流PIM及高压直流PIM)

　　01720045备用保险丝(低压直流PIM)

　　129767-01电源操作和维护手册

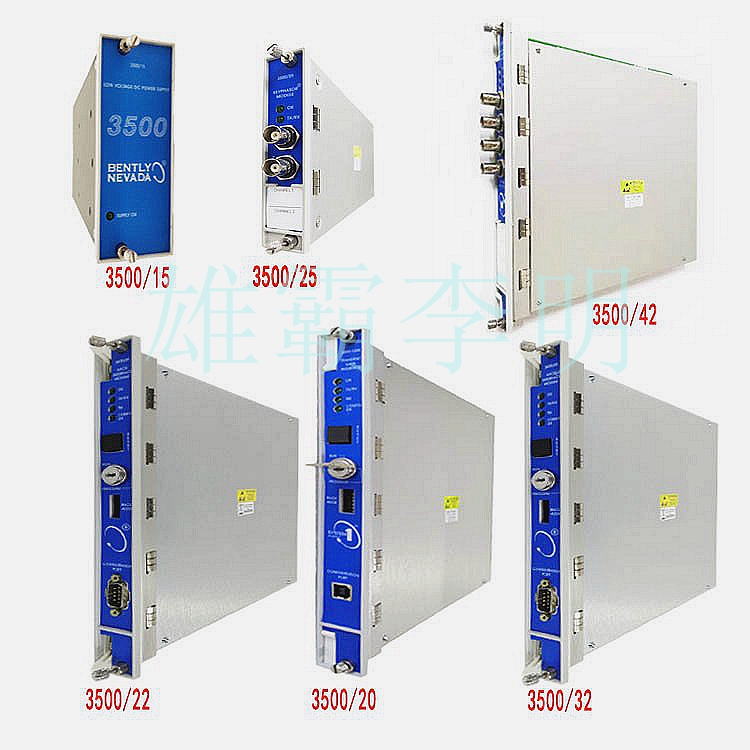

　　相关产品推荐
