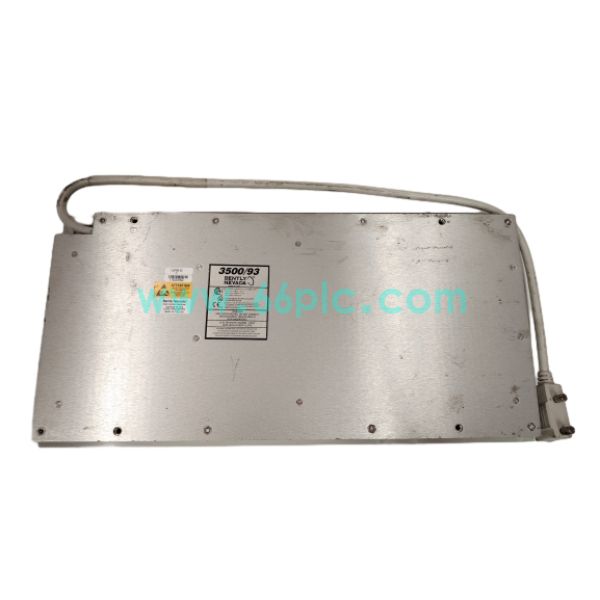

Bently Nevada 3500/93 135785-02C 通讯网关模块

Bently Nevada 3500/93 135785-02C是本特利3500机械保护系统Modbus通讯网关模块，插入3500机架插槽，从背板总线读取机架内各监测卡件采集的振动、轴位移、键相、温度等机组数据。它实现3500系统与第三方控制系统的数据对接，是老款3500机架Modbus输出的专用接口卡。

模块提供RS485接口，支持标准Modbus RTU通讯协议，可配置站号、寄存器映射表，将报警状态、通道幅值、间隙值上传至DCS或SCADA系统。板载状态指示灯，方便判断总线、通讯链路故障，多用于电厂、石化大型旋转机组原有3500监测系统通讯备件更换。

技术参数

• 1. 产品系列：Bently Nevada 3500 旋转机械保护监测系统系列

• 2. 型号编码：3500/93，件号135785-02C，Modbus RTU通讯网关模块

• 3. 器件类型：机架通讯网关卡，背板数据采集、Modbus协议转换单元

• 4. 特性：Modbus RTU，RS485电气接口，寄存器自定义映射，通道报警数据输出

• 5. 安装：标准3500机架插槽，背板总线取数，外部RS485接线对接上位系统

核心功能

• 1. 通过机架背板总线采集全部通道监测数据，完成协议转换，对外提供Modbus RTU数据。

• 2. 支持寄存器地址映射配置，自由选择需要上传的振动值、位移、报警、OK状态信号。

• 3. 通讯隔离设计，减少外部总线干扰对3500保护机架本体的影响。

• 4. 实时上报通道报警、危险报警、模块故障信号，供DCS做联动联锁判断。

• 5. 板载LED状态指示，分别显示模块运行、背板通讯、外部Modbus链路状态。

应用场景

• 1. 火电、燃气轮机发电机组轴系振动保护监测系统Modbus通讯链路维保

• 2. 石化、炼油厂离心压缩机、增压机组在线监测数据上传至DCS系统

• 3. 空分、冶金大型风机、泵组旋转机械状态监测与远程监控项目

• 4. 原有3500/93网关损坏替换，恢复3500机架向第三方系统的数据输出能力

• 5. 存量Bently 3500系列 3500/93 135785-02C通讯网关模块备件替换维护

常见问答

• Q：135785-02C和其他后缀版本可以直接互换吗？
  A：硬件兼容，更换后需要核对固件版本，重新下载寄存器映射组态文件。

• Q：更换3500/93模块需要哪些调试？
  A：机架识别检查、Modbus站号配置、寄存器映射、RS485总线接线、DCS侧通讯读取测试。
