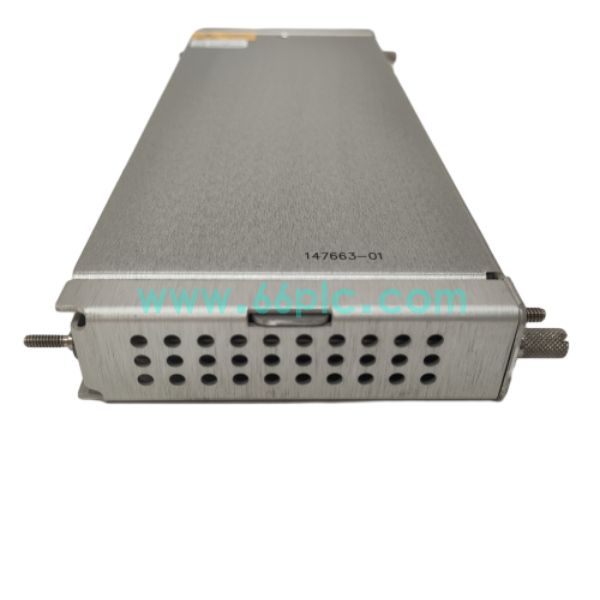

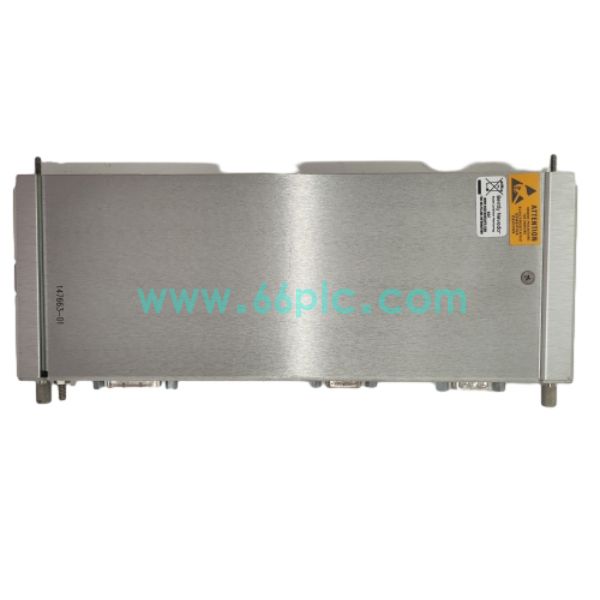

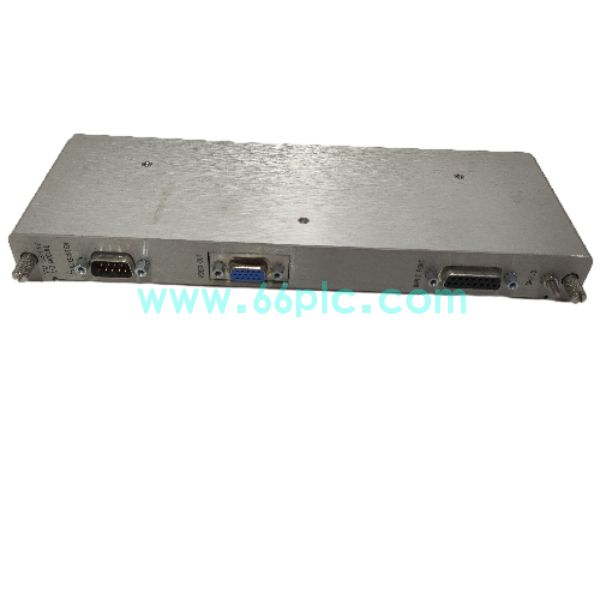

Bently Nevada 3500/94 147663-01 3500系列以太网通讯模块 in stock

Bently Nevada 3500/94，零件号147663-01，为本特利3500机械保护系统双网口以太网通讯卡件。模块安装在3500机架槽位，依靠背板总线汇总机架内各监测卡件的实时测量数据、报警信息与SOE事件记录。

配备双以太网端口，支持网络冗余切换，采用Modbus TCP协议向外输出数据。可将机组振动、轴位移、转速、报警事件上传至DCS或上位监控系统。支持机架热插拔维护，面板LED实时显示双网口链路状态，抗干扰性能强，广泛用于电厂、石化大型旋转机组保护监测。

技术参数

• 1. 产品系列：Bently Nevada 3500旋转机械保护监测系统

• 2. 型号编码：3500/94，零件号147663-01

• 3. 接口：双以太网端口，网络冗余，Modbus TCP通讯协议

• 4. 功能：机架数据汇总、协议转换、实时参数与事件上传

• 5. 特性：机架热插拔，双链路LED状态指示，背板总线交互，宽温运行

核心功能

• 1. 通过背板总线读取机架内全部监测模块采集的机组运行数据

• 2. 双网口冗余通讯，单网络链路故障，数据传输不中断

• 3. Modbus TCP协议输出，向上位DCS、监控软件传输监测数据

• 4. 上传振动、轴位移、转速、报警信息以及SOE事件时序记录

• 5. 实时自检网络链路，通讯异常时面板LED触发告警提示

应用场景

• 1. 火电厂汽轮机、发电机轴系监测系统冗余以太网通讯

• 2. 石油化工大型离心压缩机机组机械保护系统数据远传

• 3. 油气长输管线增压机组，旋转设备状态监控数据上传机柜

• 4. 技改项目，升级冗余通讯链路，通讯卡件故障替换

• 5. 存量Bently 3500系统3500/94 147663-01备件替换维护

常见问答

• Q：147663-01与145988-01能否直接互换？
  A：同属3500/94通讯模块，但零件版本不同，更换前需要核对硬件版本与组态文件。

• Q：模块更换后需要做哪些配置？
  A：硬件安装完成，需要配置IP地址、寄存器映射参数并下装机架组态。
