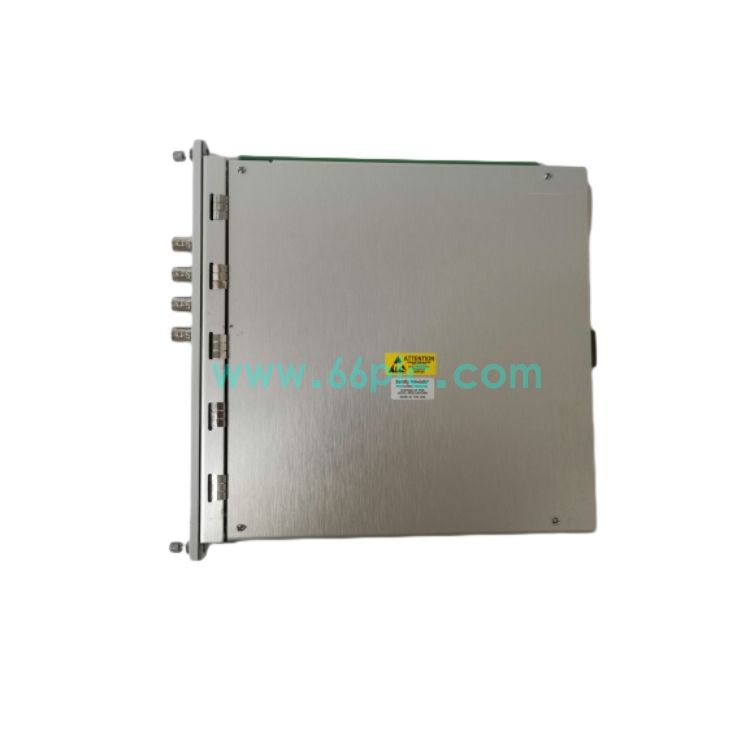

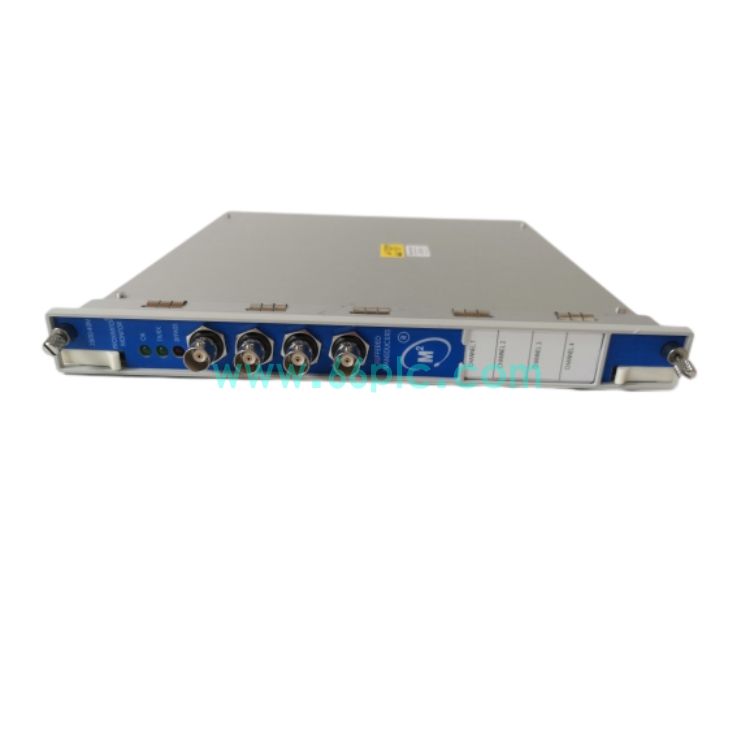

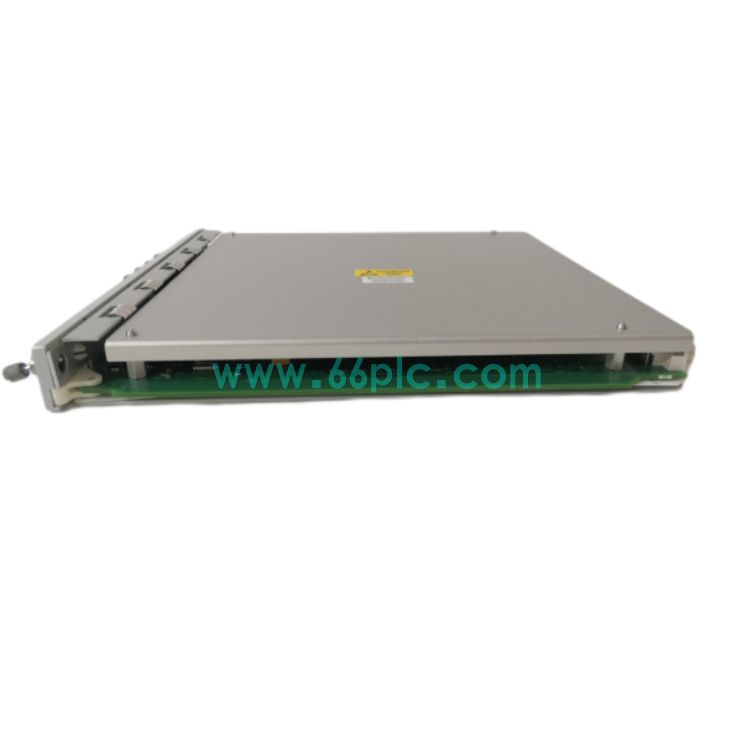

Bently Nevada 3500/40M 176449-01 位移监测模块
Bently Nevada 3500/40M（订货号176449-01）是本特利3500系统4通道位移监测模块，配套涡流传感器，用于旋转机械轴振动、轴位移测量，可独立完成信号采集、报警与危险值判定。
模块属于3500监测系统核心I/O卡件，支持组态软件设置量程、报警阈值；广泛应用于汽轮机、压缩机、风机等设备状态监测与保护，备件市场有全新及翻新测试件。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | Bently Nevada（本特利，Emerson旗下） |
| 2 | 型号 | 3500/40M，176449-01 |
| 3 | 产品类型 | 4通道位移监测模块 |
| 4 | 通道数量 | 4路涡流传感器输入 |
| 5 | 适配传感器 | 3300系列涡流探头+前置器 |
| 6 | 测量类型 | 轴振动、轴向位移、偏心测量 |
| 7 | 输出信号 | 4~20mA模拟量输出，继电器报警输出 |
| 8 | 通讯 | 背板通讯至3500框架处理器 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 供电 | 3500机架背板供电 |
| 11 | 报警设置 | Alert（预报警）、Danger（危险）两级阈值 |
| 12 | 认证 | CE、UL，SIL2可选 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 接收涡流前置器信号，实时采集轴位移与振动数据，软件配置量程、单位与报警限值。 |
| 2 | 内置通道诊断功能，可检测探头断线、短路、前置器故障，实时上报模块故障状态。 |
| 3 | 支持4~20mA变送输出，将测量值送至DCS/SCADA系统；两级继电器报警输出用于机组保护联锁。 |
| 4 | 模块LED状态指示灯，显示OK、报警、故障状态，接入3500框架，支持上位组态软件读取历史数据。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 电厂汽轮机、燃气轮机轴振动与轴向位移在线监测保护。 |
| 2 | 化工、炼油厂大型离心压缩机、增压机组状态监测。 |
| 3 | 大型风机、泵组旋转机械振动监测，设备预测性维护。 |
| 4 | 3500监测系统扩容，原有3500/40M备件替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 模块OK灯熄灭，报通道故障 | 探头断线、前置器损坏、接线短路。检查涡流探头回路，测量前置器供电与输出电压。 |
| 2 | 振动数值漂移，读数不稳定 | 探头间隙不对、电缆屏蔽接地不良。重新校准探头间隙，检查屏蔽层单点接地。 |
| 3 | 模块无法被3500框架识别 | 模块金手指氧化，机架背板接触不良。断电拔出模块，清洁金手指，重新插紧。 |
| 4 | 4-20mA变送输出无信号 | 组态未开启变送功能，外部回路断线。核对组态设置，检查模拟量输出回路接线。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | 3500/40M 176449-01可以直接替换旧版本3500/40M吗？ | 硬件兼容，替换后需要在3500组态软件重新下载模块配置。 |
| 2 | 模块是否支持热插拔？ | 3500框架支持模块热插拔，但涉及保护联锁回路，建议停机后更换，避免误动作。 |
| 3 | 更换模块之后需要哪些调试？ | 插入模块，下载组态，校验每个通道探头间隙，核对振动/位移读数，测试报警继电器输出。 |
Tags: 3500/40M Bently Nevada 176449-01 位移监测模块 Bently Nevada 3500/40M 3500/40M 176449-01
