Bently 3701/55 323174-01 ADAPT ESD紧急停机CPU模块

Bently 3701/55，订货号323174-01是Bently Nevada ADAPT ESD紧急停机系统核心CPU模块，属于贝克休斯安全保护产品。模块采用三冗余架构，集成超速检测与安全逻辑运算，用于汽轮机、燃气轮机等旋转机械设备的超速保护与紧急停机控制，保障机组安全稳定运行。

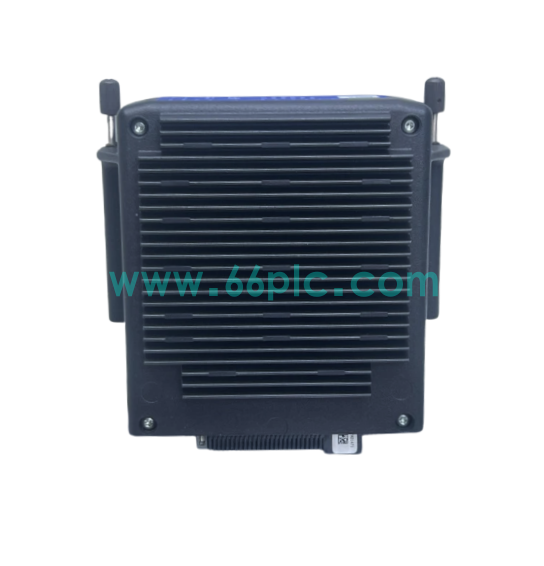

Bently 3701 55 323174-01 (2).png

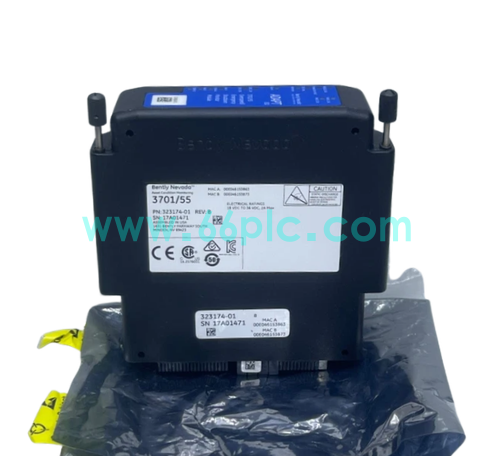

Bently 3701 55 323174-01 (3).png

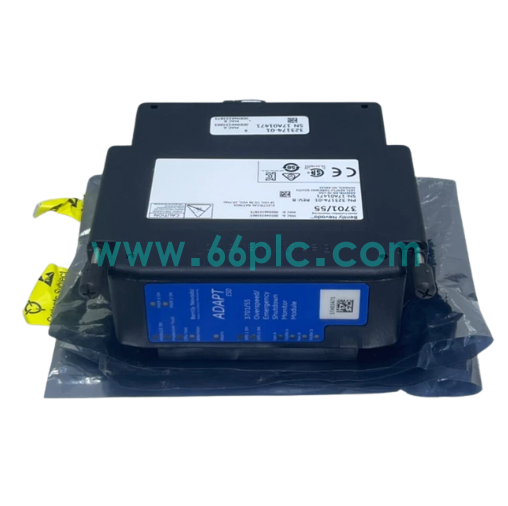

Bently 3701 55 323174-01 (1).png

该模块满足SIL3安全等级认证，符合API670工业标准，内置完善自诊断功能，响应速度快。作为3701系列保护系统核心备件，市场供应全新原装与测试翻新件，多用于电厂、石化旋转机组保护系统维修、备件更换及控制系统升级改造项目。

主要规格参数

No.	项目	参数
1	制造商	Bently Nevada（Baker Hughes贝克休斯）
2	型号	3701/55 323174-01
3	产品系列	ADAPT ESD紧急停机保护系统
4	产品类型	三冗余安全CPU处理模块
5	安全等级	SIL3，符合IEC61508、API670
6	逻辑执行时间	2ms，状态切换响应8ms
7	信号通道	32路DI，12路AI，6路转速监测输入
8	工作温度	0 ~ 65℃
9	安装方式	机架式插槽安装
10	产品状态	安全系统备件，全新/翻新供应

No.	功能描述
1	三冗余CPU并行运算，实时采集机组转速、振动及开关量信号，实现超速保护逻辑判断。
2	高速安全逻辑运算，机组故障触发时驱动继电器输出，执行紧急停机保护动作。
3	持续硬件自诊断，模块、线路故障实时告警，单点故障不影响整体保护功能。
4	支持图形化逻辑组态，具备事件记录、报警存储与上位通讯功能，方便故障追溯。

No.	场景描述
1	电厂汽轮机组、燃气轮机ADAPT ESD保护系统CPU模块故障备件替换。
2	石油化工行业压缩机组、膨胀机超速保护系统定期维护更换。
3	重工业旋转机械安全保护系统升级改造，核心控制单元硬件更新项目。
4	工厂旧机组保护系统整机翻新，配套安全CPU备件采购。

No.	故障现象	原因与解决方法
1	模块上电后电源灯不亮，系统无法识别CPU	机架供电异常，背板连接器氧化。检查机架电源，清洁插槽触点后重新安装。
2	转速信号采集异常，频繁报转速通道故障告警	前置探头接线松动或信号衰减。检查转速传感器线路，核对接线定义，校准信号。
3	模块自诊断报警，保护逻辑处于旁路状态	模块内部固件异常或冗余CPU同步故障。重新下载固件，故障无法修复则更换模块。
4	通讯中断，上位机无法读取机组事件与报警记录	网线、通讯接口损坏。检查通讯链路，更换通讯线缆，确认IP组态参数。

No.	问题	解答
1	Bently 3701/55 323174-01是什么模块？	Bently 3701/55 323174-01是ADAPT ESD紧急停机系统三冗余安全CPU模块，用于汽轮机、燃气轮机超速保护与安全停机控制。
2	更换该安全CPU模块有哪些操作要点？	停机并做好机组安全隔离，断电操作；模块更换后需要重新核对安全逻辑，执行保护回路测试。
3	模块更换完成后需要做哪些验证测试？	上电确认模块识别，检查自诊断无报警；模拟转速、故障信号测试保护动作，验证事件记录与通讯功能。
