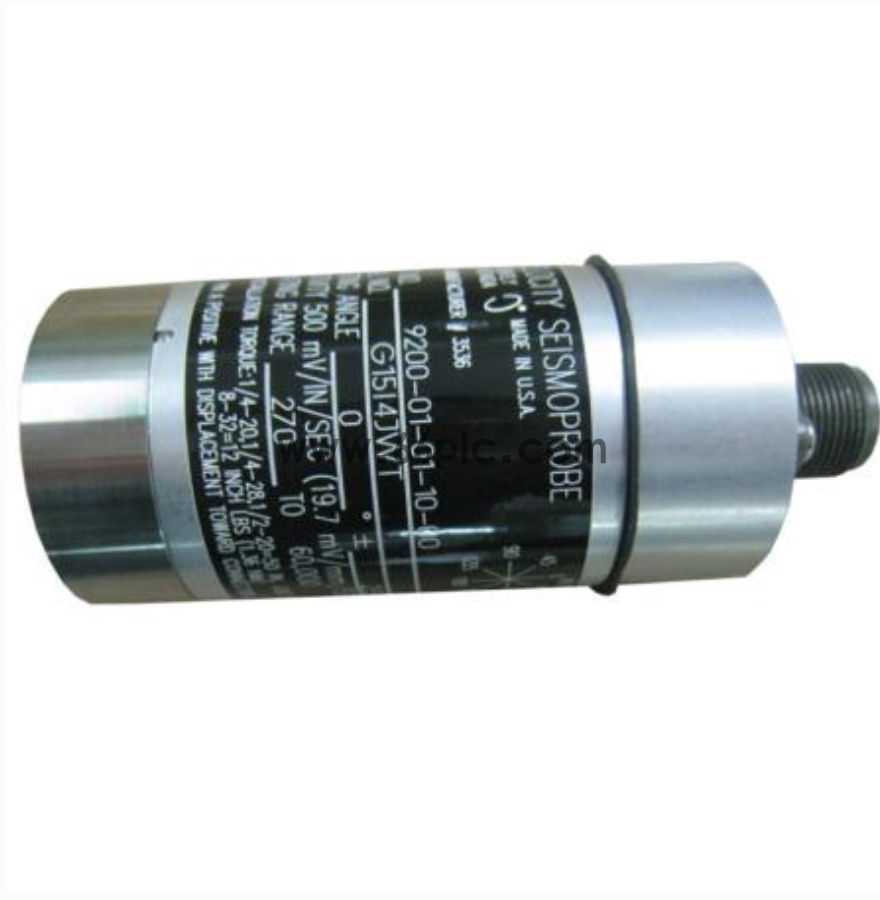

Bently Nevada 177230-01-01-05


一、完整型号分段释义 177230 - AA - BB - CC

177230：产品系列

回路供电一体化压电振动变送器，集成加速度、积分电路、RMS 检测，监测风机、泵、压缩机轴承壳体绝对振动速度，无需外置前置器。
  1. 第一段 01（AA = 量程代码）满量程：0~25.4 mm/s（0~1.0 in/s）RMS
    • 00：0~12.7 mm/s
    • 01：0~25.4 mm/s（本款）
    • 02：0~50.8 mm/s
  2. 第二段 01（BB = 频响代码）频率响应：10 Hz ~ 1 kHz（RMS 有效值采集）
    • 01：10Hz~1kHz RMS（风机水泵通用）
    • 02：3Hz~1kHz PK 峰值（低速设备）
  3. 第三段 05（CC = 防爆认证后缀）多重国际防爆认证：CSA Div2 / ATEX / IECEx Zone2，油气、炼化、化工防爆厂区专用；普通无后缀仅非防爆车间使用。

二、核心电气参数

  1. 供电：两线制回路供电 12~30 VDC，回路限流≤40mA
  2. 两路输出
    • 主回路 4–20mA：4mA 对应 0 振动，20mA 对应满量程 25.4mm/s，直连 DCS/PLC 模拟量模块
    • 3 针 C 芯缓冲动态电压：原始振动波形，接入 3500/42M、1701/02 做频谱、故障诊断
  3. 自检功能探头内部断线 / 短路自动触发 NOT OK 故障，4–20mA 跌落至故障低值，系统可识别传感器失效。
  4. 物理尺寸直径 25.4mm，高度 66mm；壳体 304 不锈钢；安装螺纹 1/4-28 UNF；接头 3 针 MIL-C-5015 航空插头。
  5. 环境工作温度 - 40℃~+85℃，IP67 密封，耐油污、水汽，PCB 三防涂层，抗变频器、ASTAT 调速谐波干扰。

三、配套线缆与系统适配

配套专用电缆二选一

  1. 16925 系列（非铠装）：洁净机房、机柜内布线（16925-10/12/25/33）
  2. 16710 系列（不锈钢铠装）：机旁、易碾压、油污恶劣工况（16710-10/15/25/33）

可接入两套监测系统

  1. 3500 机架系统：3500/42M、3500/44M 振动卡后置端子板
  2. 1701 FieldMonitor 壁挂系统：1701/02 采集卡、170180-01-05 防爆 I/O 扩展模块

完整信号链路

轴承座 → 177230-01-01-05 变送器 → 16710/16925 线缆 → 3500/42M 或 1701/02 采集卡
  • 4–20mA：中控长期振动趋势记录
  • 缓冲波形：便携测振仪现场故障诊断
  • 报警触点：3500/33 或 1701 系列继电器输出 ETS 停机联锁
