产品详情

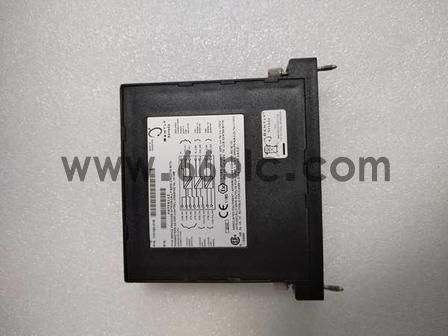

Bently Nevada 170190-01E 双通道本安型电气隔离模块
一、型号释义与定位
- 完整物料号：170190-01E
- 170190：系列 = FieldMonitor 双路电气隔离器（Dual Galvanic Isolator）
- 01：基础硬件版本，适配外置涡流前置器、加速度、速度、键相探头
- E = Enhanced 增强防爆本安版本，强化 IIC / 氢气工况防爆认证、隔离耐压、EMC 抗干扰，替代普通 170190-01
- 归属系统：仅适配 1701 FieldMonitor 壁挂系统，专用底座 1701/06（本安隔离终端底座 ITB），不可用于 1701/05 普通底座、完全不能插入 3500 机架
- 核心作用：替代外置齐纳安全栅，构建Zone0/1/Div1 危险区本安信号边界；现场探头安装在防爆一区，模块安装在机柜安全区，无需额外安全栅与专用本安接地
二、成套配套关系
- 底座强制搭配：1701/06 ITB 隔离终端底座（仅这款底座可插接 170190-01E）
- 系统供电：整机电源模块 1701/10（141378-01）背板 24VDC 统一供电
- 后端采集卡搭配
- 涡流轴振 / 位移：1701/15-01（170190-01 主采集卡）
- 键相转速：1701/25（161141-01）
- 测点扩展：170180-01-05 / 170180-02-05 防爆 I/O 模块
- 兼容现场传感器
- 3300 涡流探头 + 141887-02 外置前置器
- 177230 加速度、Velomitor 二线速度探头
- 磁阻键相、990/991 一体式变送
三、硬件核心电气参数
- 通道：2 路完全独立电气隔离通道，单模块占底座 1 卡槽
- 隔离耐压：500Vrms 通道对地隔离，消除地环路漂移
- 频响：1Hz～10kHz（±3dB），完整保留振动动态波形、脉冲信号
- 输入阻抗：＞1MΩ；输出缓冲阻抗＜100Ω，带 BNC 波形输出
- 功耗：背板取电，静态功耗 1.3W
- 工作温区：-20℃ ~ +70℃，PCB 全三防涂层，多级 EMI 滤波抑制变频器、ASTAT 调速谐波
- 防爆认证（E 版增强）：ATEX IECEx Zone1 / CSA Class I Div1，IIC 氢气级本安认证，油气、加氢、炼化高危装置专用
- 自检：实时监测探头断线、短路、回路故障，故障信号通过 Flexbus 总线上传采集卡报警
四、核心独有功能（E 增强版优势）
- 一体化本安隔离，省去外置安全栅普通方案需单独采购、布线齐纳栅，170190-01E 集成本安隔离电路，简化防爆柜布线，降低接地故障风险。
- 双通道独立隔离，互不串扰两路测点电气完全隔离，单通道线缆短路不影响另一路监测，适配双轴承、高低压轴测点。
- 缓冲动态波形输出每通道自带 BNC 诊断口，现场便携测振仪直接读取频谱、轴心轨迹、键相脉冲，无需上位 System1 软件。
- 强化抗干扰（E 升级）相比基础款 170190-01 增加多级 RC 灭弧、共模滤波，大功率变频、调速机房数值无漂移跳变。
- 总线故障集中上报探头 NOT OK、隔离通道故障、本安回路超限统一上传 1701/22 通讯模块，经 Modbus RTU 上传 DCS。
五、完整防爆信号链路
- Zone0/1 防爆区涡流 / 加速度 / 键相传感器 → 防爆屏蔽电缆 → 1701/06 底座端子
- 危险区信号进入卡槽 170190-01E 做电气隔离、本安限能
- 隔离后安全信号经底座 Flexbus 转发至 1701/15、1701/25 采集卡，运算振动 / 转速数值、配置报警阈值
- 信号分流三路：
- BNC 缓冲口：现场故障诊断波形采集
- 4–20mA 隔离模拟量：中控长期趋势记录
- 继电器干接点：机组声光报警、ETS 停机联锁
- 整套系统由 141378-01（1701/10）电源统一供电；多块 170190-01E 并联可扩展多路防爆测点。
