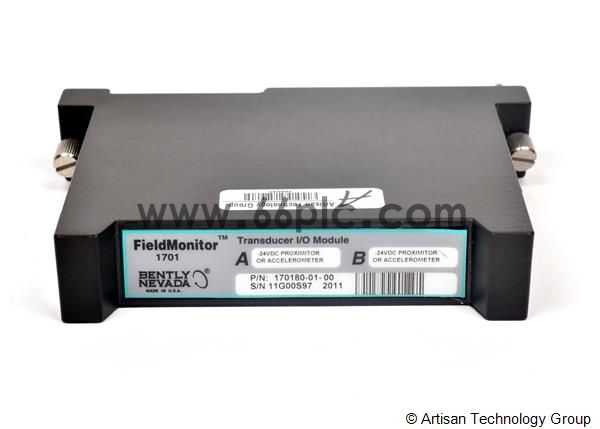

Bently Nevada 170180-01 FieldMonitor 外部传感器 I/O 接口模块

170180-01-00 Bently Nevada (FieldMonitor External Transducer I/O Module) | ArtisanTG™

一、基础配套与定位

  1. 型号归属：170180-01 属于 1701 FieldMonitor 壁挂式就地 TSI 系统，仅适配底座 1701/05（标准）、1701/06（本安防爆底座），完全不能用于 3500 机架，和 3500 系列卡件总线、插槽不互通。
  2. 供电配套：整机电源模块 1701/10（物料 141378-01）背板统一 24VDC 供电。
  3. 核心用途：扩展外部传感信号接入插槽，作为转接 I/O，给 1701/15 涡流卡、1701/02 加速度卡拓展测点，单模块占用底座 1 个标准卡槽，双通道传感器输入。
  4. 同系统分工区分
    • 1701/15-01：双通道涡流信号采集主卡
    • 1701/25（161141-01）：双通道键相转速采集
    • 170180-01：外置传感器 I/O 扩展转接模块（本款）

二、硬件核心参数

  • 通道：2 路独立传感器输入通道，可并行接入 2 支传感器
  • 兼容传感类型
    1. 3300 系列涡流探头 + 外置前置器 141887-02
    2. 177230 加速度变送器、Velomitor 速度传感器
    3. 990/991 一体式轴振 / 位移变送器
  • 物理规格尺寸：127 × 21.6 × 105 mm，净重 305g，支持底座热插拔更换功耗：1.3W
  • 环境与认证工作温度：-20℃ ~ +70℃，PCB 全三防涂层，内置 EMI 滤波，抑制变频器、ABB ASTAT 起重调速谐波干扰CE、CSA、ATEX Zone2 / Div2 防爆认证，满足 API670 旋转机械保护标准
  • 内置自检：实时检测探头断线、电缆短路、变送器失电，面板 NOT OK 故障指示灯，故障代码上传底座 Flexbus 总线

三、核心功能

  1. 测点通道扩展当 1701/15、1701/02 主采集卡槽位用尽时，加装 170180-01 拓展两路额外测点，无需新增整套 1701 底座，节省柜体空间。
  2. 信号隔离调理对外部涡流、加速度、一体式变送信号做滤波隔离，削弱现场动力线缆干扰，稳定振动 / 位移读数。
  3. 总线数据转发采集到的间隙电压、振动幅值通过底座 Flexbus 总线上传至 1701/15 运算处理，统一生成数值、报警逻辑。
  4. 波形缓冲输出模块自带 BNC 缓冲接口，两路测点独立波形输出，现场可直接外接便携式测振仪采集频谱、轴心轨迹，无需上位 System1 软件。
  5. 故障集中上报传感器断线、短路、超量程故障统一汇总至 1701/22 通讯模块，经 RS485 Modbus RTU 上传中控 DCS / 触摸屏。
