一、型号规格解读

1. 型号：16710-25
   • 16710 系列：不锈钢铠装 3 芯屏蔽专用线缆，配套177230 一体化压电加速度变送器（机壳振动监测）
   • -25：单位英尺，总长 25ft ≈ 7.62 米，出厂定长，不可裁剪、驳接加长

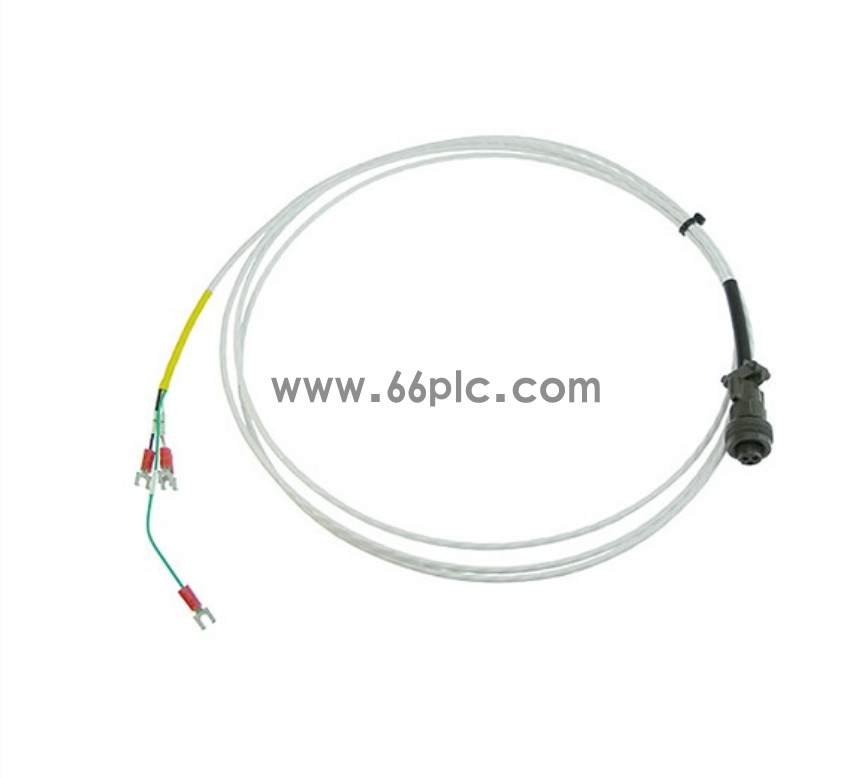

2. 两端结构
   • 一端：3 针圆形航空公头，直插 177230 变送器本体
   • 一端：三色裸线接线端子（红 / 绿 / 黄），接入 3500/42M、3500/44M 振动卡后置端子板
3. 铠装结构：互锁不锈钢金属铠甲，耐碾压、油污、机械磨损，电厂 / 炼化远距离布线首选

二、电气硬件参数

• 芯线：3 芯 22AWG 镀锡铜，全覆盖编织屏蔽，抑制变频器、ABB ASTAT 起重调速电磁干扰
• 耐压：600V AC/DC，单芯额定 5A
• 工作温区：-40℃ ~ +85℃，外层特氟龙耐油防腐护套
• 接线定义（固定标准）
  • Pin A（红线）：4–20mA 回路正极
  • Pin B（绿线）：4–20mA 回路负极、动态信号公共端
  • Pin C（黄线）：缓冲动态间隙电压，供 System1 频谱、波形诊断
• 防护等级 IP65，铠甲两端密封，防水汽、润滑油渗入

三、完整信号链路

1. 轴承座加速度探头 → 177230 一体化变送器 → 16710-25 铠装电缆
2. 端子接入 3500/42M / 3500/44M 振动监测卡后置端子板
3. 前卡采集机壳振动烈度，背板汇总至 TDI（138607-01+146031-01）存储故障波形日志

4. 实时振动数值通过分体 3500/92（136180-01+136188-02）Modbus 上传 DCS；振动危险报警触点输出至 3500/33（149986-01+149992-03）ETS 停机联锁

5. 物料号	总长	适用场景
   16710-10	10ft（3.05m）	变送器就近安装
   16710-15	15ft（4.57m）	常规中小型风机、水泵
   16710-25	25ft（7.62m）	汽机、燃机远距离轴承测点（本款）
   16710-30	30ft（9.14m）	长距离跨机柜布线
