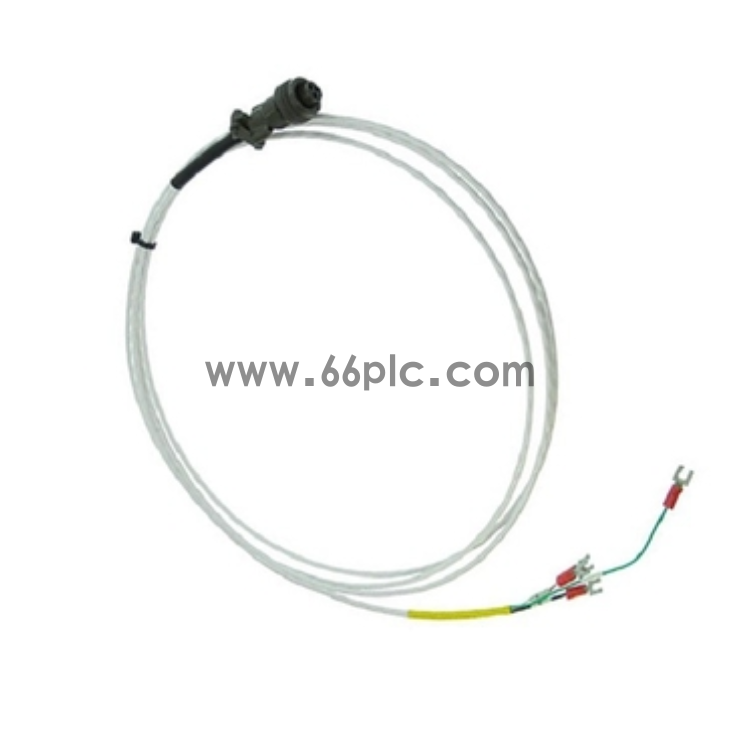

Bently Nevada 16710-15 铠装加速度传感器专用连接电缆


一、型号规格解析

  1. 完整型号：16710-15
    • 16710 系列：铠装 3 芯屏蔽互连电缆，专供 177230 一体化机壳振动加速度变送器使用
    • -15：长度单位英尺，15ft ≈ 4.57 米，整套线缆总长固定不可裁切
  2. 两端接头定义
    • A 端：圆形 3 针航空公插头，直插 177230 加速度变送器本体
    • B 端：红 / 绿 / 黄裸线端子片，接入 3500/42M、3500/44M 监测卡后置端子板
  3. 铠装结构：不锈钢互锁金属铠甲，防碾压、油污、机械磨损，电厂 / 炼化现场耐磨工况标配

二、硬件电气参数

  • 芯线：3 芯 22AWG 镀锡铜，全编织屏蔽层，抑制变频器、ABB ASTAT 起重调速电磁干扰
  • 耐压：600V 交直流，单芯额定 5A
  • 工作温区：-40℃ ~ +85℃，外层特氟龙耐油防腐护套
  • 接线定义（对应 177230 变送器 4–20mA 回路）
    1. Pin A：4–20mA 回路正极
    2. Pin B：4–20mA 回路负极（动态信号公共端）
    3. Pin C：缓冲动态间隙电压（用于 System1 波形诊断）
  • 防护：IP65，金属铠甲两端密封，杜绝水汽、润滑油渗入

三、配套设备与使用场景

适配传感

仅匹配 177230 一体化压电加速度振动变送器（机壳 / 轴承座振动监测），不可用于 3300 系列涡流探头、990/991 位移变送器、165855 缸压传感器

配套 3500 机架卡件链路

  1. 轴承座加速度探头 → 177230 变送器 → 16710-15 铠装电缆
  2. 端子片接入 3500/42M 或 3500/44M 振动卡后置端子板
  3. 信号前卡采集机壳振动烈度，背板汇总至 TDI（138607-01+146031-01）录波存储
  4. 振动实时数值通过分体 3500/92（136180-01+136188-02）Modbus 上传 DCS；振动危险报警触点由 3500/33（149986-01+149992-03）输出 ETS 停机联锁
