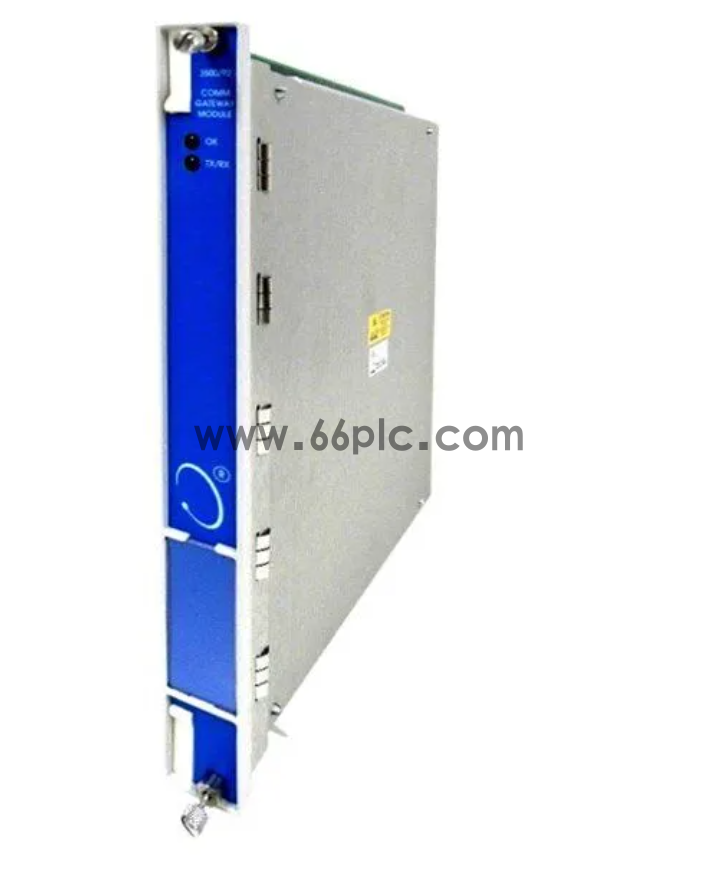

Bently Nevada 135799-01（3500/93 DIM 显示接口通讯卡）


一、基础身份定义

  • 物料号：135799-01
  • 模块名称：Display Interface Module（DIM 显示接口模块），归属 3500/93 系统显示配套卡件
  • 核心作用：机架背板与本地显示屏 135785-01/135785-02 之间的专用数据中转卡，二者必须配对使用，缺一不可。
  • 安装槽位：标准 3500 机架全高插槽；采用机架翻盖式屏安装时，DIM 必须插在机架最右侧 15 号槽位

二、硬件关键参数

  1. 外形规格：全高单槽模块，尺寸 241.3×24.4×241.8mm，净重约 0.8kg，金属屏蔽壳体
  2. 供电：机架背板 24VDC，最大功耗 15.5W，支持热插拔
  3. 通讯接口：专用 RS422 总线接口，通过专用数据线外接 3500/93 本地显示屏（135785 系列）
  4. 环境温区：-20℃ ~ +65℃，PCB 三防涂层，抗变频器、ABB ASTAT 起重调速器电磁干扰
  5. 安全认证：符合 API670 旋转机械保护标准、CE 工业认证
  6. 扩容能力：单台 3500 机架最多可插 2 块 135799-01，外接 2 台本地显示屏，实现就地双点位查看数据

三、完整配套组合区分（重点）

  1. 135799-01（DIM 后通讯卡）插在机架插槽内部，负责采集全机架所有监测卡（42M/50M/53/60 等）的振动、转速、温度、报警数据，再转发给外部显示屏，无显示屏幕，仅做数据中转。
  2. 135785-01 / 135785-02（3500/93 本地显示屏）外置操作显示终端，带按键与 LCD 屏幕，只能通过专用线缆连接 135799-01 才能读取机架数据。
二者不能单独使用：有机架无 DIM 则屏幕无数据；有 DIM 不配屏幕则无就地查看窗口。


四、核心功能

  1. 全机架数据集中采集汇总 3500 所有监测卡、继电器卡、键相卡、超速卡的实时测点、报警、故障代码、事件日志。
  2. 专用总线数据转发通过隔离 RS422 线路把打包数据传输至本地显示屏，保障强干扰环境下通讯稳定，不会出现数值跳变、断连。
  3. 双屏扩展驱动单机架两块 DIM 可分别外接两块就地屏，控制室 + 现场机柜双位置同时查看机组状态。
  4. 独立通讯链路隔离DIM 总线与对外 Modbus 网关 3500/92（133323-01）物理分离，本地显示通讯故障不会影响 DCS 对外数据上传。

五、TSI 整机信号链路

  1. 各类探头（330104/128164/135613 LVDT/PT100）→ 3500/42M/50M/53/60 采集卡
  2. 机架背板总线汇总全部测点 → 135799-01 DIM 接口卡
  3. DIM 通过专用数据线输出至 135785-02 本地显示屏（就地查看、故障复位、简易组态）
  4. 对外通讯分流：
    • 3500/92（133323-01）：Modbus RTU/TCP 上传伊顿 XV 触摸屏、GE IS420UCSCH1B DCS；
    • 3500/32 继电器卡：超限硬接点联锁汽机主汽门、ABB ASTAT 调速系统停机；
  5. 机架供电：3500/15 电源总成（127610-01 交流 / 129486-01 直流），空置槽配 130944（全高）/131151（半高）防尘盖板。
