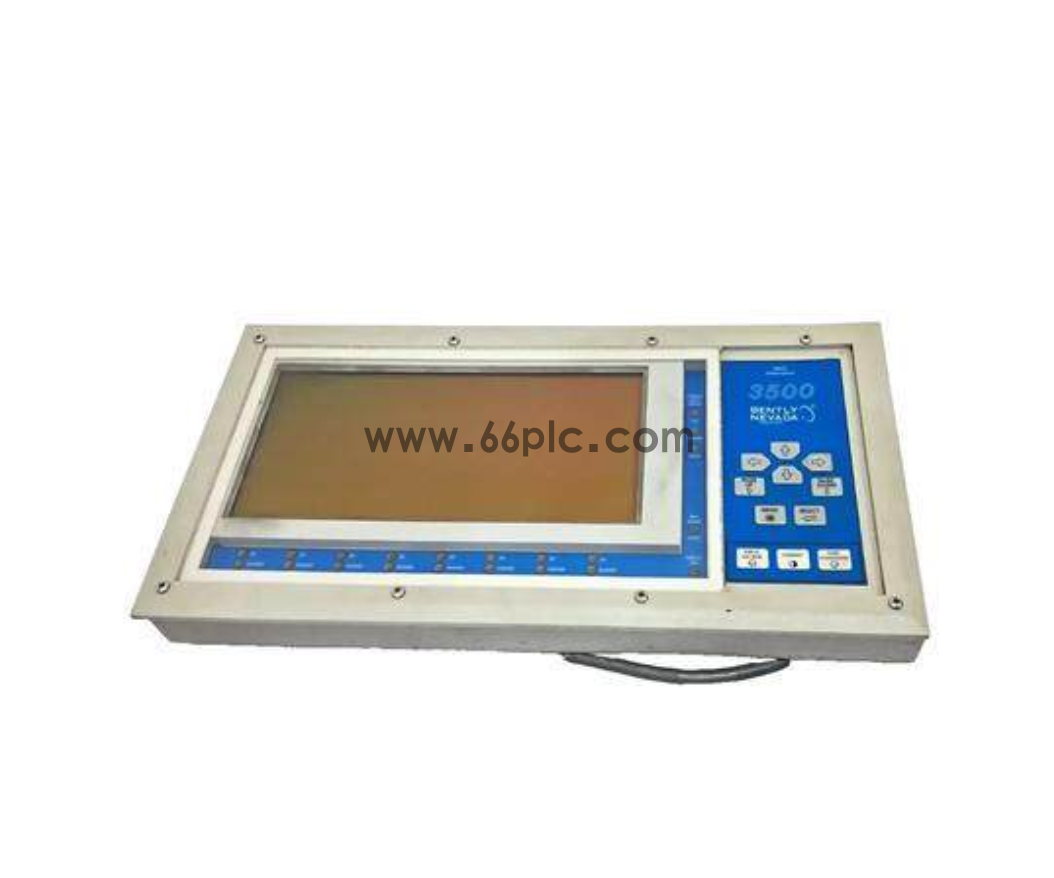

   Bently Nevada 135785-02(3500/93 系统本地操作显示屏)

一、基础型号信息

  1. 物料号:135785-02
  2. 模块型号:3500/93 System Display 机架本地人机操作屏
  3. 定位:3500 TSI 机组保护系统本地就地显示单元,无需上位电脑即可查看全机架振动、转速、温度、报警事件,支持现场参数组态、故障查询、波形趋势调取
  4. 区分款:135785-01 为普通背光款;135785-02 为增强宽温型,高低温工况稳定性更强


二、硬件核心参数

  • 供电:DC24V,整机功耗约 12W
  • 通讯接口:专用 RS485 排线直连 3500 机架背板通讯槽
  • 显示功能:实时数值、振动波形、频谱、趋势曲线、事件报警记录、通道故障清单
  • 操作面板:右侧物理功能按键,支持翻页、组态、确认、复位报警
  • 工作温区:-40℃ ~ +85℃,PCB 全三防涂层,耐电厂油雾、变频器 / ASTAT 调速器电磁干扰
  • 安装方式四种:
    1. 机架正面翻盖安装(最常用,覆盖 3500 机架全高槽)
    2. 19 寸标准机柜嵌入安装
    3. 独立面板开孔安装
    4. 壁挂支架安装
  • 净重:2.15kg,金属屏蔽外壳,抗干扰满足 API670 标准

三、核心功能

  1. 全机架数据集中查看同步读取所有卡件测点:轴振、位移、胀差、缸体膨胀、转速、轴承 / 绕组温度、超速状态,无需电脑软件。
  2. 故障报警就地可视化实时弹出通道故障、Sensor Fault、超限预警 / 危险跳闸报警,存储历史事件日志,方便检修溯源。
  3. 现场简易组态支持修改报警阈值、单位、滤波参数、转速齿盘齿数,小型机组可脱离电脑调试机架。
  4. 波形诊断分析单通道振动时域波形、频谱图就地显示,快速判断转子不平衡、不对中、轴承故障。
  5. 报警复位与本地操作面板按键直接复位故障报警、清除峰值记忆,便于现场巡检操作。

四、TSI 系统完整联动链路

  1. 各类传感器(330104/128164/135613 LVDT/PT100)→ 3500 采集卡(42M/50M/53/60)
  2. 机架背板汇总全部数据 → 135785-02(3500/93 本地显示屏) 就地展示
  3. 机架对外通讯分两路:
    • 3500/92(133323-01)Modbus TCP/RTU 上传伊顿 XV 触摸屏、GE IS420UCSCH1B DCS;
    • 3500/32 继电器卡硬接点联锁汽机、ABB ASTAT 起重调速停机;
  4. 整机供电由 3500/15 电源总成(127610-01 交流 / 129486-01 直流)冗余供给,空置槽配 130944/131151 防尘盖板。

  5. image.png
