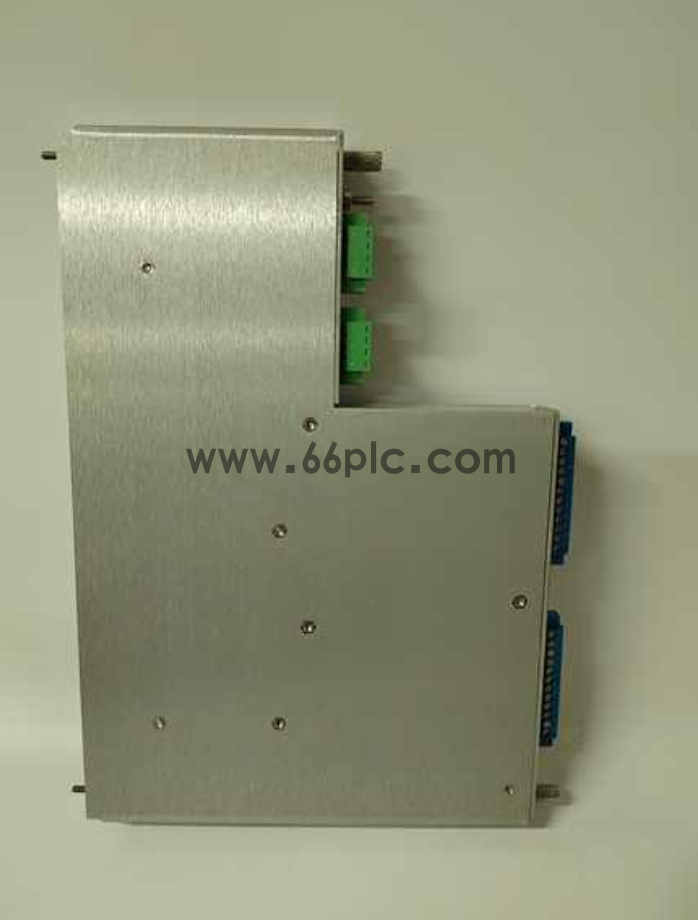

Bently Nevada 135473-01（3500/25 本安隔离型键相 I/O 模块，带内置安全栅）
一、基础型号与结构说明
- 物料号：135473-01
- 模块型号：3500/25 Keyphasor I/O（内置防爆安全栅 Internal Barriers）
- 结构形式：一体式半高卡，无需分离后置 PIM 端子板，卡体自带全部接线端子，直接插 3500 机架半高槽位
区分普通款：常规 3500/25 无栅版物料 125800-01；135473-01 是防爆危险区专用，集成本安隔离栅，二者不能直接互换
二、核心硬件参数
- 槽位规格：3500 机架半高单槽，净重 0.26kg
- 供电：机架背板 24VDC，功耗约 4.5W
- 通道配置：2 路独立键相输入
- 兼容：电涡流键相探头（330104）、磁阻测速传感器
- 输出：调理后标准数字键相脉冲，供给 3500/42M 振动卡做相位分析
- 防爆等级：内置 I.S. 本安安全栅，满足 ATEX 防爆认证，可直接接入化工、油气防爆区域探头
- 抗干扰：全通道电气隔离，隔绝 ABB ASTAT 起重调速器、变频器高频干扰
- 工作温度：-40℃ ~ +70℃，PCB 三防涂层
安全认证：SIL2，符合 API670 旋转机械保护标准
三、核心功能
- 转速 + 相位基准采集采集转轴每转 1 次脉冲，计算实时转速，为全机架振动模块提供 1 倍频相位参考，用于频谱、矢量振动分析。
- 防爆隔离安全栅内置隔离电路，危险现场探头无需额外外接防爆栅，简化防爆机柜布线，限制回路能量避免爆炸风险。
- 传感器故障诊断自动检测探头断线、短路、间隙异常，上报
Sensor Fault故障代码。 - 多路脉冲分发一路键相信号输入可同步供给机架内多块振动监测卡共用，节省探头点位。
- 转速信号对外变送配套端子输出转速无源报警接点，接入 3500/32 继电器卡做零速、反转联锁停机。
四、完整 TSI 系统联动链路
- 防爆区键相探头 330104 → 135473-01 自带绿色欧式端子接入
- 卡件处理生成标准键相脉冲，通过背板分给 3500/42M（128229-01）振动卡
- 转速、相位数据汇总至 3500/22 RIM（125768-01）、3500/92 通讯卡（133323-01）
- Modbus RTU/TCP 上传伊顿 XV 触摸屏、GE IS420UCSCH1B DCS 主控
- 零速 / 反转硬接点联锁汽机主汽门、ABB ASTAT 起重调速系统停机
- 机架供电：3500/15 电源总成（127610-01 交流 / 129486-01 直流），空置半高槽配 131151-01 防尘盖板
