Bently Nevada 133811-01（3500/60 六通道温度监测前卡）


一、成套配对结构（必须配套使用）

完整 3500/60 温度监测模块由前运算主板 + 后置 I/O 端子小卡组合，缺一不可：
  1. 前卡（机架正面全高主板）：133811-01，信号采集、温度运算、报警逻辑核心
  2. 后卡（机架背部半高 PIM 端子板）：133819-01，所有 RTD / 热电偶、4-20mA、报警接点线缆全部压接在此端子卡

二、核心硬件参数

  1. 外形规格：3500 机架标准全高单槽模块，净重 0.91kg，铝合金屏蔽壳体
  2. 供电：机架背板 24VDC，整机功耗＜5W
  3. 测温通道：6 路独立隔离测温通道
    • 支持 RTD 铂电阻：2 线 / 3 线 PT100、PT1000（轴承、电机绕组测温）
    • 支持多类型热电偶：K、J、E、T、R、S、B（缸体、排气高温测点）
  4. 测量精度：满量程 ±0.1%，温漂极低，适配汽轮机组长期连续监测
  5. 环境耐受：-40℃ ~ +85℃，PCB 三防涂层，抵御 ABB ASTAT 调速器、变频器电磁干扰
  6. 安全认证：SIL2，满足 API670 旋转机械保护规范

  7. 面板指示灯：OK 运行灯、通道故障 FAULT、高温报警 ALARM、传感器断线告警

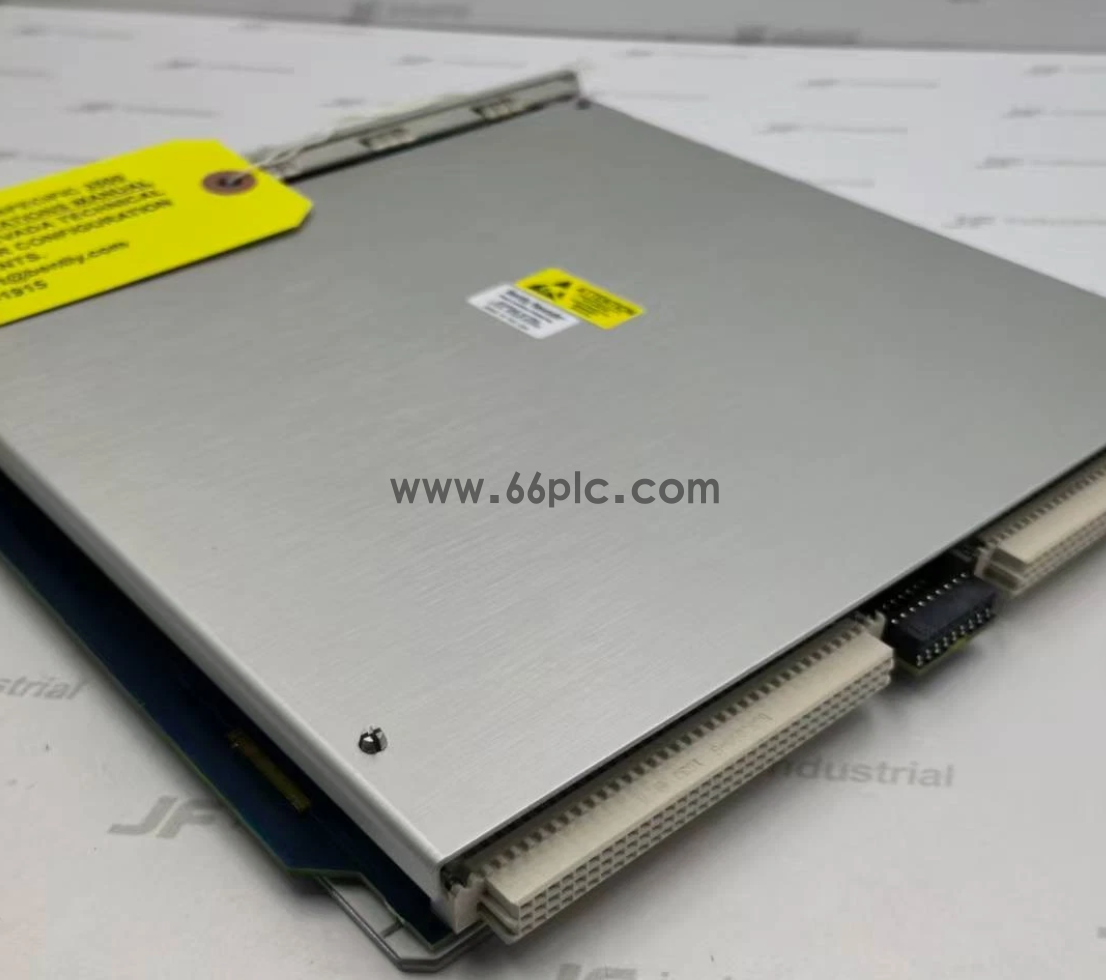

  8. image.png

三、核心功能

  1. 多类型温度采集同步监测轴承温度、电机定子绕组、气缸、润滑油、排气温度，预判轴承磨损、绕组过热、机组热膨胀故障。
  2. 分级温度报警每通道独立设置预警值、危险停机阈值，超温输出无源硬接点联锁 ETS 停机。
  3. 标准模拟量变送每通道独立 4–20mA 电流输出，温度数值上传伊顿 XV 触摸屏、GE IS420UCSCH1B DCS 主控。
  4. 传感器故障自诊断自动识别 RTD 断路 / 短路、热电偶断线、接线虚接，上报Sensor Fault。
  5. 数据总线上传温度数据通过机架背板汇总至 3500/22 RIM（125768-01）、3500/92 通讯卡（133323-01），Modbus TCP/RTU 对外通讯。

四、整套 TSI 系统联动链路

  1. PT100 / 热电偶测温探头 → 后置端子卡 133819-01 接入信号
  2. 送入前卡133811-01运算温度数值、判断报警
  3. 数据汇总至机架网关与通讯卡，上传上位监控
  4. 超温硬接点接入 3500/32 继电器卡 125712-01，联锁汽机主汽门、起重 ASTAT 调速器停机
  5. 整机由 3500/15 电源总成（127610-01 交流 / 129486-01 直流）冗余供电，半高空槽配 131151-01 防尘盖板
