一、基础定位与成套结构

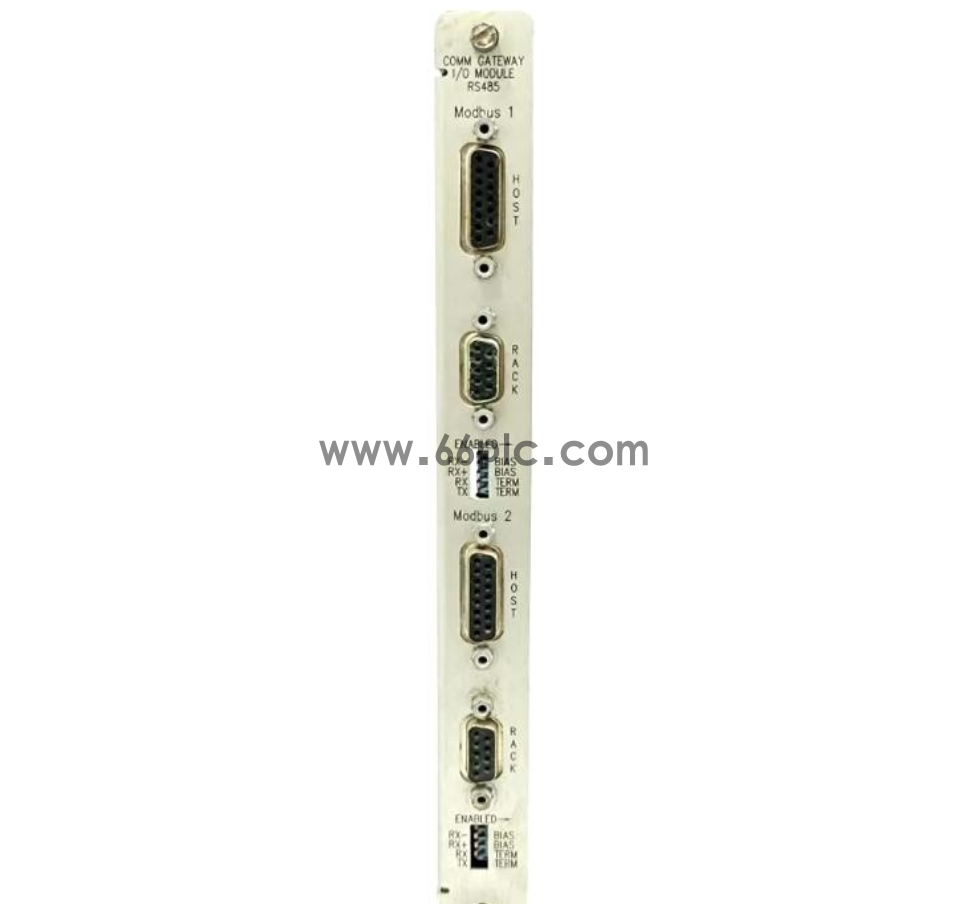

1. 型号全称：3500/92 Communication Gateway，物料编码 133323-01
2. 安装位置：3500 机架背部全高插槽，单卡独立插入，无需搭配前置主板 / 分离端子小卡
3. 核心作用：3500 机架对外数据出口，统一上传所有振动、位移、转速、报警状态至 DCS/PLC/ 上位触摸屏（伊顿 XV、GE Mark VIe）

二、硬件规格参数

• 外形尺寸：241 (H) × 24.4 (W) × 99.1 (D) mm，全高单槽
• 净重：0.44kg
• 供电：机架背板 24VDC，整机功耗≈5W
• 工作温度：-30℃ ~ +65℃，存储 - 40℃~+85℃
• 面板接口（从上至下）：
  1. RS232 DB9 串口（本地组态调试）
  2. RJ45 以太网口（Modbus TCP、软件组态）
  3. Modbus1 RS485 DB9（外部 PLC/DCS）
  4. Modbus2 RS485 DB9（冗余第二条总线）
• 状态指示灯：OK 运行灯、TX/RX 收发指示灯

• 隔离设计：通讯端口带电气隔离，杜绝现场接地干扰、变频器 / ASTAT 调速器窜扰

•


三、支持通讯协议

1. Modbus RTU（两路独立 RS485）：读取振动、间隙、报警、通道状态
2. Modbus TCP（RJ45 网口）：对接 DCS、上位监控系统
3. Bently 专有协议：3500 组态软件、数据采集软件在线调试下装参数

四、完整 TSI 系统联动链路

1. 探头（330104/128164）→ 3500/42M (128229-01)/3500/40M (132306-01) 采集卡
2. 机架背板汇总全部测点数据 → 133323-01（3500/92） 通讯网关
3. 两路对外输出：
   • RS485 Modbus RTU 接入 GE IS420UCSCH1B DCS 主控
   • RJ45 以太网连接伊顿 XV 触摸屏、上位监控电脑
4. 超限硬接点经 3500/32 继电器卡输出 ETS 联锁，联动 ABB ASTAT 起重调速停机
5. 机架供电由 3500/15 电源总成（127610-01+125840-01）
