Bently Nevada 129478-01（3500/15 高压交流 PIM 电源端子小卡）

一、成套配对关系

完整 3500/15 交流电源由两大件成套使用：
  1. 127610-01（全高大功率主板 / 大卡）：AC 转 24VDC 功率变换核心

  2. 129478-01（半高 PIM 端子小卡）：现场 220VAC 进线滤波、接线端子单元，二者必须配套，不可单独使用

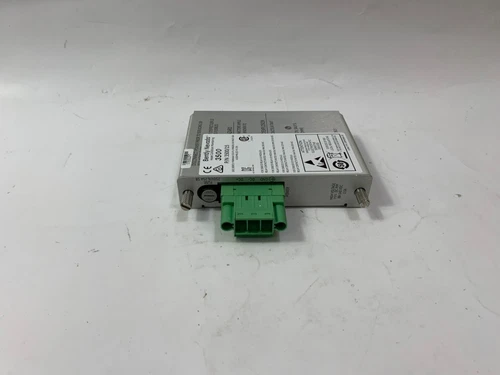

  3. Bently Nevada 129478-01 High Voltage Input Module - Picture 1 of 2

  4. 二、核心硬件参数

    1. 输入电压：175~264VAC（电厂标准 220V 控制电源），47–63Hz
    2. 机身规格：3500 机架半高单槽，净重 0.32kg
    3. 端子配置：L/N/PE 三相欧式绿色端子，内置 6.25A 输入保险
    4. 内置电路：EMC 滤波、浪涌抑制、故障报警继电器干接点
    5. 热插拔：支持机架带电更换，冗余双电源配置不中断监测
    6. 认证：SIL2，适配汽轮机组 ETS 安全保护回路
    7. 适配整机：3500 全系列振动监测机架，给 3500/42M、3500/25、3500/32、3500/22 等卡件集中供电

  6. 三、型号区分关键（采购避坑）

    1. 129478-01：高压 AC 220V 输入 PIM 小卡，配套 127610-01 交流电源主板
    2. 125840-01：另一款高压 AC PIM，与 129478-01 背板总线、端子定义不通用，不能互换
    3. 114M5335-01：直流 24V PIM，和所有 AC 电源小卡硬件完全不兼容
    4. 后缀无细分版本，129478-01 唯一适配 127610-01 交流大卡

  8. 四、完整供电与系统联动链路

    1. 220VAC 现场电源 → 129478-01滤波端子板
    2. 送入 127610-01 功率主板，转换稳定 24VDC 机架总线电源
    3. 给 128229-01（3500/42M 端子卡）、125800-02（键相端子卡）、125712-01 继电器卡、125768-01 RIM 网关供电
    4. 探头 128164-02 系列采集轴振 / 转速数据，经监测卡运算
    5. 数据上传伊顿 XV 触摸屏、GE Mark VIe IS420UCSCH1B 主控
    6. 超限硬接点联锁 ABB ASTAT 起重调速、Teledyne ES-XM10050 制氢机组停机

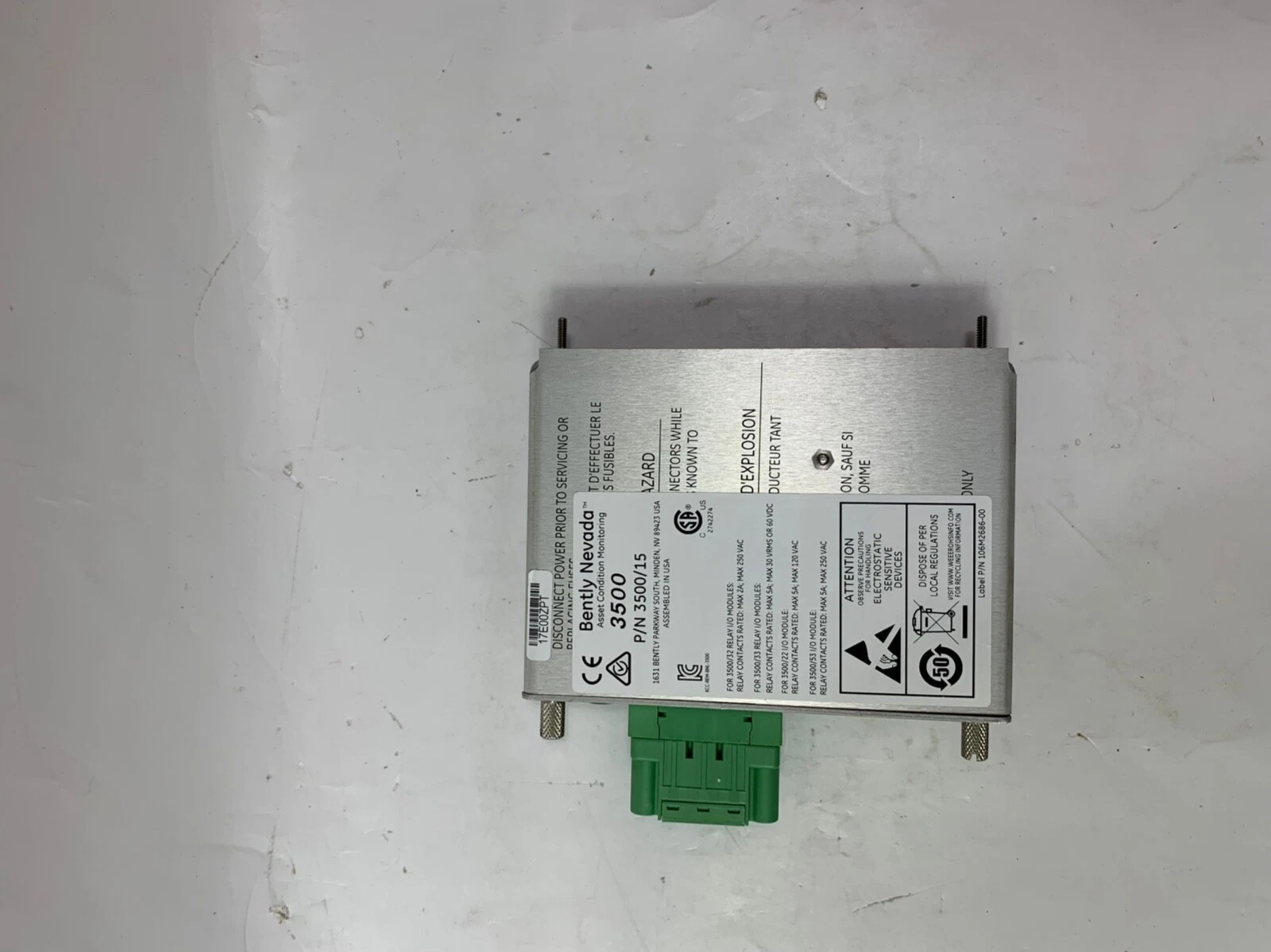

    Bently Nevada 129478-01 High Voltage Input Module - Picture 2 of 2
