Bently Nevada 128229-01（3500/42M 后置 PIM 端子小卡）

一、成套配对关系

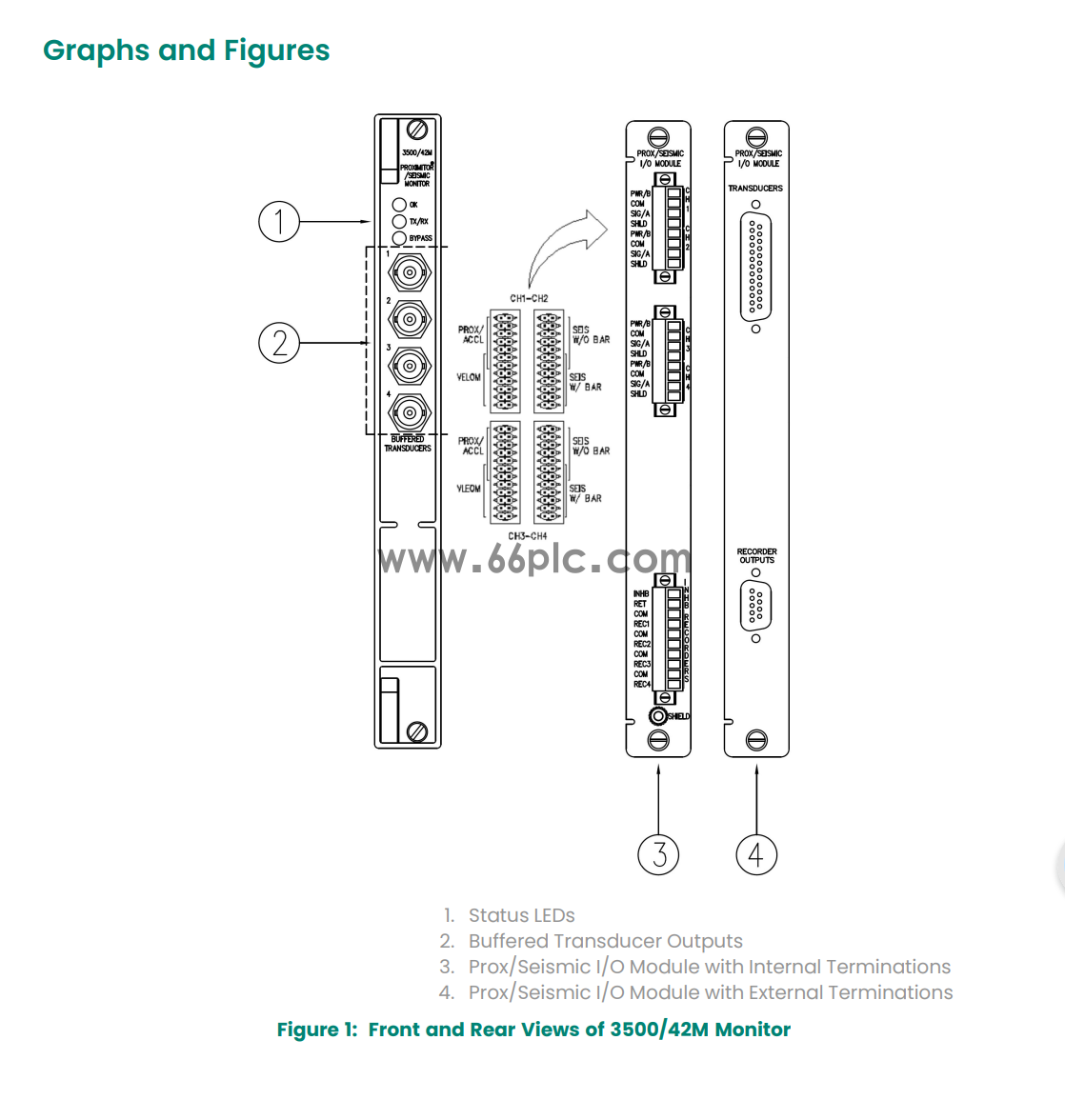

完整 3500/42M 四通道振动监测单元由前后两块卡配套使用，缺一不可：
  1. 前卡（大主板）：140734-01 信号采集运算主板（插机柜正面）

  2. 后卡（小卡 / 接线端子板）：128229-01（俗称 3500/42M 小卡，机架背部安装，现场传感器电缆全部压接在此卡）




二、硬件核心参数

  • 外形：3500 机架半高后置 I/O 端子卡，净重 0.25kg
  • 供电：机架背板统一 24VDC（由 127610-01+125840-01 交流电源总成供电）
  • 通道接线配置：
    • 4 路独立电涡流探头输入（适配 128164-02 系列 2mm NSv 探头）
    • 4 路 4–20mA 模拟量变送输出（可直连 DCS / 触摸屏）
    • 分组故障无源报警干接点、探头供电回路
  • 功耗：整套前后卡总功耗 7.7W
  • 环境：-40℃~+70℃，环氧密封 PCB，SIL2 认证，符合 API670 机组保护规范

  • 适配传感器：3300XL NSv 电涡流探头、地震式速度 / 加速度传感器


三、核心功能

  1. 现场信号转接滤波轴振、轴位移探头电缆接入绿色欧式端子，内置 EMC 滤波电路，抑制 ABB ASTAT 调速器、变频器电磁干扰，保护前卡采集电路。
  2. 4–20mA 变送信号输出每通道独立模拟量输出，将振动 / 间隙值转为标准工业信号，上传伊顿 XV 触摸屏、GE Mark VIe 主控 IS420UCSCH1B。
  3. 探头供电与断线诊断向后端涡流探头提供 - 24V 激励电压，线缆断路、短路时向 3500 系统上报 Sensor Fault 故障。
  4. 故障硬接点输出通道超限、探头故障时继电器变位，信号送至 3500/32 继电器卡 125712-01，实现 ETS 机组停机联锁。
  5. 热插拔兼容机架不停机可单独更换此端子小卡，不影响其余通道监测。

四、整套系统联动链路（你现有备件串联）

  1. 电涡流探头 128164-02-204-10-02-05 → 128229-01 端子板接线
  2. 信号送入前卡 140734-01 运算轴振 / 位移数值
  3. 全部测点数据汇总至 3500/22 RIM 网关 125768-01
  4. 两路输出：
    • 4–20mA 模拟量、RS422 通讯上传上位监控；
    • 超限干接点经 125712-01 输出联锁；
  5. 机组故障联动 ABB ASTAT 起重调速、Teledyne ES-XM10050 制氢机组停机。
