产品详情

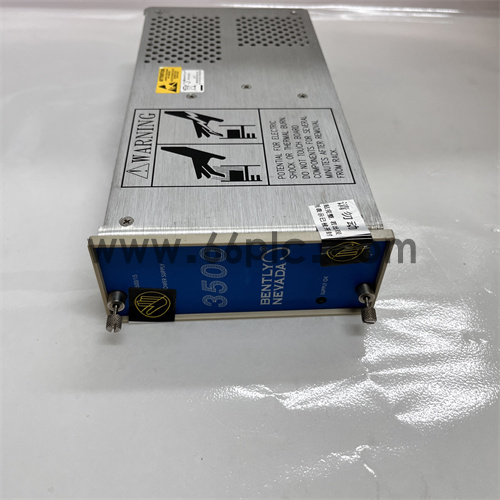

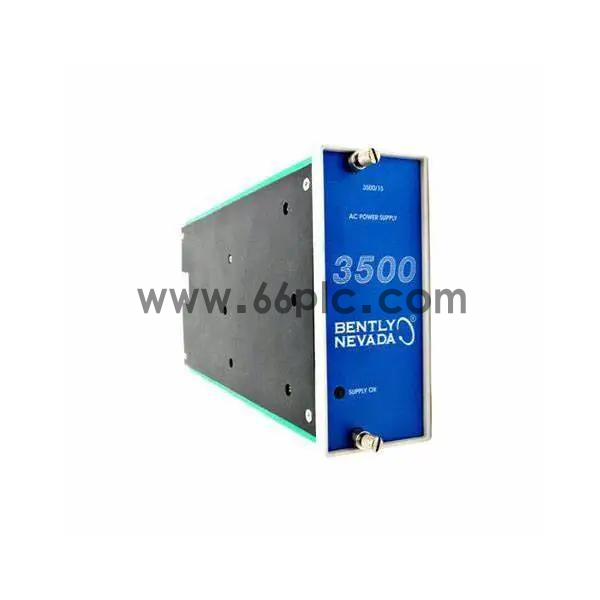

Bently Nevada 127610-01（3500/15 AC 高压交流电源主板，俗称3500/15 大卡）

一、成套配对关系

完整 3500/15 高压交流电源由两部分组成：
  1. 127610-01（大卡 / 主功率板）：整机功率变换核心，全高尺寸，插入机架背板，输出机架 24VDC；

  2. 125840-01（小卡 / PIM 端子板）：外置接线滤波端子，现场 220V 进线接入，二者必须成套配套使用，缺一不可。


  1. 二、核心硬件参数

    1. 输入：175~264VAC，47–63Hz（电厂标准 220V 控制电源）
    2. 输出：隔离 24VDC，额定最大输出 5A，整机功率 120W
    3. 外形尺寸：241 (H) × 24.4 (W) × 242 (D) mm（3500 机架全高单槽）
    4. 净重：1.35kg，铝合金散热壳体，被动对流散热无风扇
    5. 工作温区：-40℃ ~ +85℃，环氧密封 PCB，SIL2 安全认证
    6. 面板指示灯：SUPPLY OK绿色指示灯，常亮代表电源输出正常；熄灭即电源故障

    7. 保护电路：内置过压、过流、短路、过热自动切断，单卡故障不中断冗余备用电源


  3. 三、核心功能

    1. 接收 125840-01 端子板滤波后的 220V 交流电，转换成机架总线稳定 24VDC，为机架内所有振动卡、键相卡、RIM 网关、继电器卡集中供电；
    2. 实时自检电源工况，故障信号同步传输至 125840-01 端子板继电器，硬接点输出至 3500/32（125712-01）继电器模块，上传 DCS；
    3. 支持双电源冗余热插拔，机架上下两个电源槽可各装一套 3500/15，主 / 备无扰动自动切换，机组运行中可单独更换单套电源。

  5. 四、完整系统配套链路（你现有备件串联）

    1. 220VAC → 125840-01（小卡 PIM）滤波端子
    2. 送入127610-01（大卡），转换 24VDC 给整个 3500 机架
    3. 探头 128164-02 采集轴振 / 转速 → 3500/25（125800-02）键相卡处理
    4. 所有测点数据汇总至 125768-01（3500/22 RIM）网关
    5. 通讯上传伊顿 XV 触摸屏、GE Mark VIe 主控 IS420UCSCH1B
    6. 超限联锁联动 ABB ASTAT 起重调速、Teledyne ES-XM10050 制氢机组停机
