Bently Nevada 125840-01电源小卡
联系人:李经理
电话:15685359870
手机:15685359870
QQ:3165088973
邮箱:3165088973@qq.com
地址: 贵州省安顺市西秀区北街街道虹山湖路42号虹山大酒店（百灵.希尔顿逸林酒店 )幢14层9号


产品详情

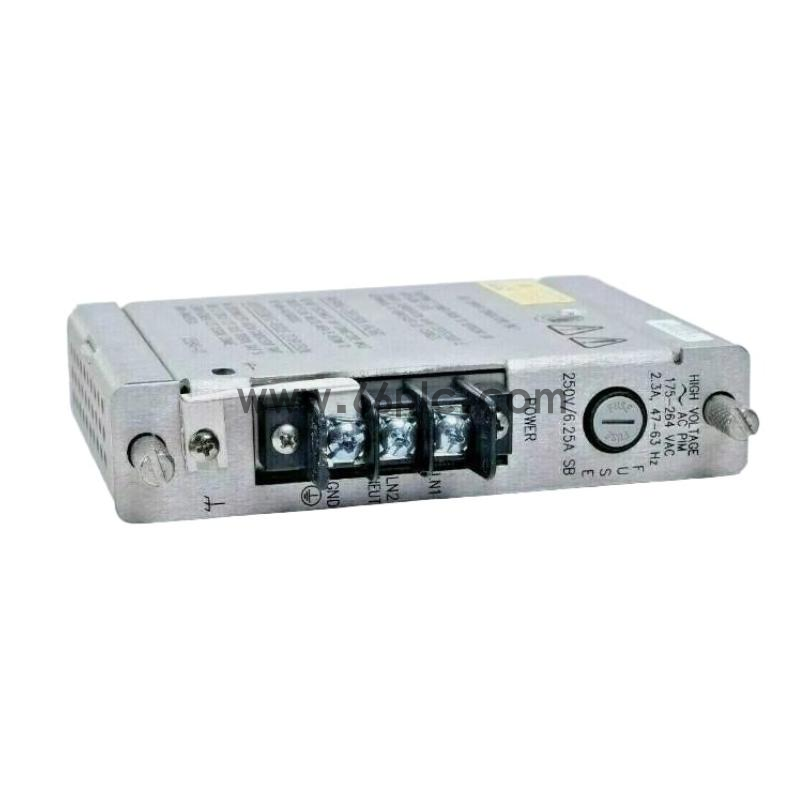

Bently Nevada 125840-01（3500/15 高压交流 PIM 电源小卡）

一、基础定位

俗称3500/15 小卡，属于高压交流电源输入端子模块（PIM），配套交流电源主板 127610-01 组成完整 3500/15 AC 高压电源总成，安装在 3500 机架最左侧半高电源槽位。

型号区分关键

  • 125840-01：高压 AC 输入，175~264VAC（现场 220V 工业市电常用）
  • 125840-02：低压 AC 输入，85~132VAC，二者硬件、接线不可互换

  • 你之前的 114M5335-01 是低压直流 24V PIM，和这款 AC 交流 PIM 完全不通用

  • image.png

二、硬件核心参数

  1. 输入规格：175–264VAC，47–63Hz，适配电厂 220V 控制电源
  2. 外形尺寸：120.7 (H) × 25.4 (W) × 114.3 (D) mm（半高单槽小卡）
  3. 净重：0.34kg
  4. 面板端子：三相接线端子 L/N/PE，内置 6.25A 保险管
  5. 功能电路：EMC 滤波、防浪涌、故障继电器干接点输出

  6. 供电链路：现场 220VAC → 125840-01 滤波端子 → 127610-01 功率板 → 机架背板 24VDC 给全机架卡件供电


三、核心功能

  1. 现场电源接入滤波：抑制变频器、ABB ASTAT 调速器电磁干扰，保护内部电源主板
  2. 故障硬接点报警：电源过流、过热、失电时，继电器变位输出无源信号至 3500/32（125712-01）继电器卡，上传 DCS Mark VIe
  3. 热插拔兼容：冗余双电源配置下，单块 PIM 可带电更换，不中断另一路供电
  4. 整机诊断联动：故障信号同步上传 3500/22 RIM（125768-01），上位触摸屏弹窗报警

四、整套配套逻辑（和你现有备件串联）

  1. 220V 市电 → 125840-01 PIM 端子板
  2. 送入 127610-01 AC 电源主板，转换 24VDC 给机架所有振动卡、键相卡 125800-02
  3. 探头 128164-02 采集轴振 / 转速数据，经 3500/25、3500/42M 处理
  4. 数据汇总至 125768-01 网关，通讯上传伊顿 XV 触摸屏、GE Mark VIe 主控
  5. 超限联锁联动 ABB ASTAT 起重、Teledyne ES-XM10050 制氢机组停机
