产品详情

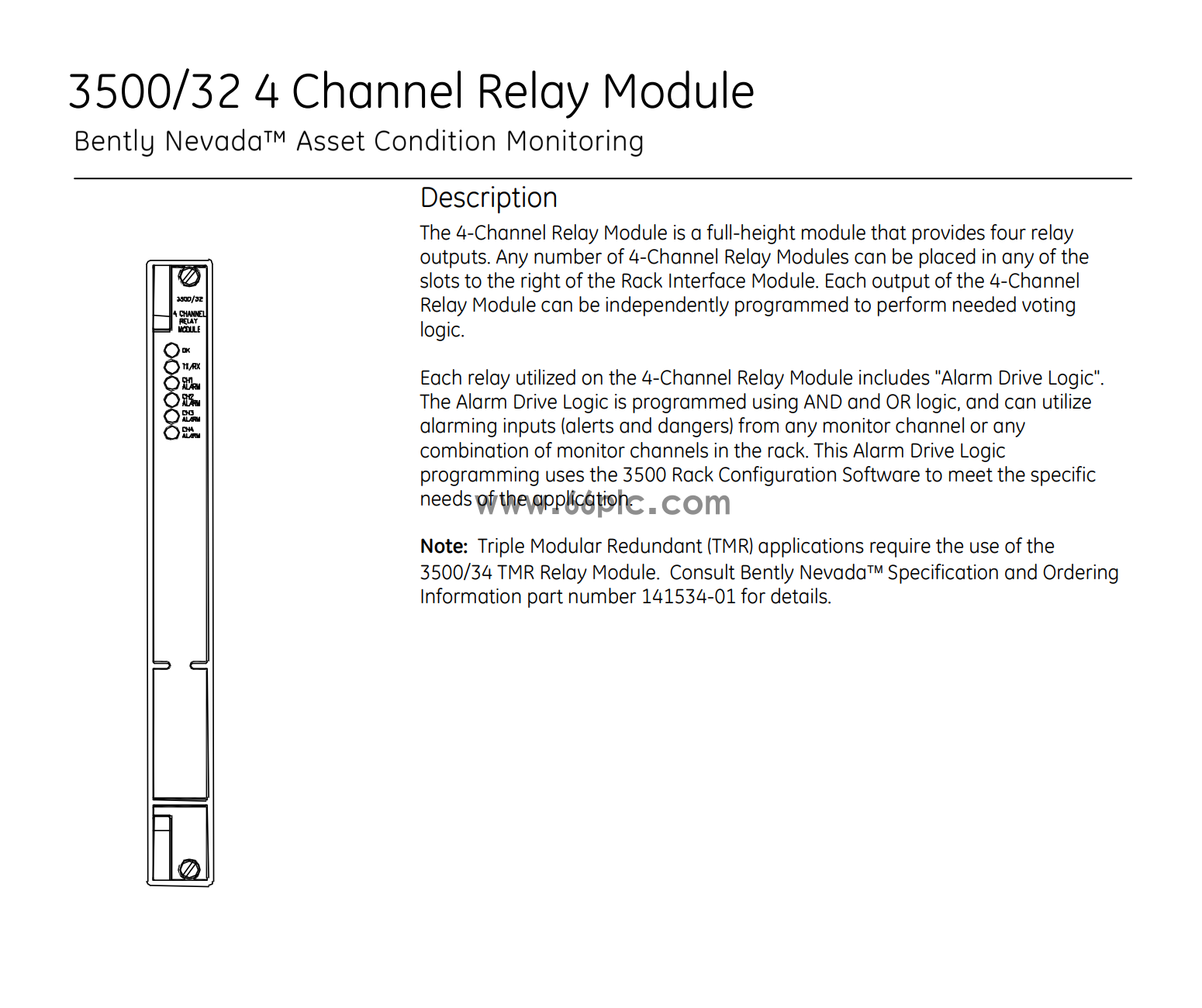

Bently Nevada 125712-01（3500/32 四通道继电器输出模块）
一、基础身份信息
- 品牌：Bently Nevada（本特利，贝克休斯旗下）
- 总成型号：3500/32 四通道继电器模块
- 核心板件物料号：125712-01（主控逻辑板）
- 配套端子板：125720-01 / 125720-02（外部接线端子 PIM 板，成套使用缺一不可）
- 所属系统：3500 系列汽轮机组 TSI 振动保护监测系统，与你之前查询的 114M5330-01、114M5335-01 电源模块同机架配套使用。
二、核心硬件参数
- 通道规格：4 路独立 DPDT 双刀双掷继电器输出
- 功耗：典型 6W
- 外形尺寸：241 (H) × 24.4 (W) × 242 (D) mm（全高单槽位卡件）
- 重量：约 0.75kg
- 工作温度：-30℃ ~ +65℃，环氧密封电路板，抗粉尘、油雾、电磁干扰
- 触点容量：最高 250VAC / 30VDC，适配机组硬联锁跳闸回路
安全等级：SIL2 认证，可参与机组停机保护逻辑
三、面板识别特征
- 蓝色操作面板：4 路独立状态指示灯，对应 4 个继电器通道；
- 锁紧旋钮：上下两颗旋转锁扣，支持机架不停机热插拔；
- 状态灯定义：
- 绿灯常亮：通道正常、无报警驱动；
- 红灯点亮：对应通道继电器吸合（触发报警 / 停机）；
- 侧面壳体贴高压警示标、CE 认证标识，银色铝合金散热外壳。
四、核心功能与系统逻辑
1. 报警硬接点输出（核心用途）
采集机架内振动、位移、转速模块的超限报警信号，通过软件组态逻辑驱动继电器干接点输出：
- 预警报警：驱动声光报警器、DCS 画面报警（对接 GE IS420UCSCH1B Mark VIe 主控）；
- 危险跳闸：直接接入机组 ETS 跳闸回路，触发汽轮机 / 燃机紧急停机联锁。
2. 灵活组态逻辑
每一路继电器可独立配置与 / 或逻辑，支持多测点联动触发，例如：轴振高 + 轴位移高同时超限才输出停机信号，避免单点误跳机。
3. 电气隔离保护
内部继电器回路与机架总线完全电气隔离，现场外部短路、浪涌不会击穿 3500 机架内部采集卡件。
4. 系统联动链路（电厂完整配套）
- 114M5330-01+114M5335-01 电源模块为整机供电；
- 轴振 / 位移监测卡采集机组振动数据；
- 3500/32（125712-01）判断超限，输出硬接点；
- 一路接点上传至 IS420UCSCH1B Mark VIe 主控做逻辑记录；
另一路接点直接接入 ETS 跳闸回路，同时联动厂区 ABB ASTAT 起重设备、Teledyne 制氢机组联锁停机。
五、成套配套关系
完整 3500/32 继电器模块由两部分组成：
- 125712-01：主机逻辑板，插入机架背板，处理总线报警信号、驱动继电器；
- 125720-01/02：外部接线端子 PIM 板，现场电缆接入端子排，与 125712-01 配套插接；单独采购 125712-01 无法接线使用，必须同步匹配对应端子板。
