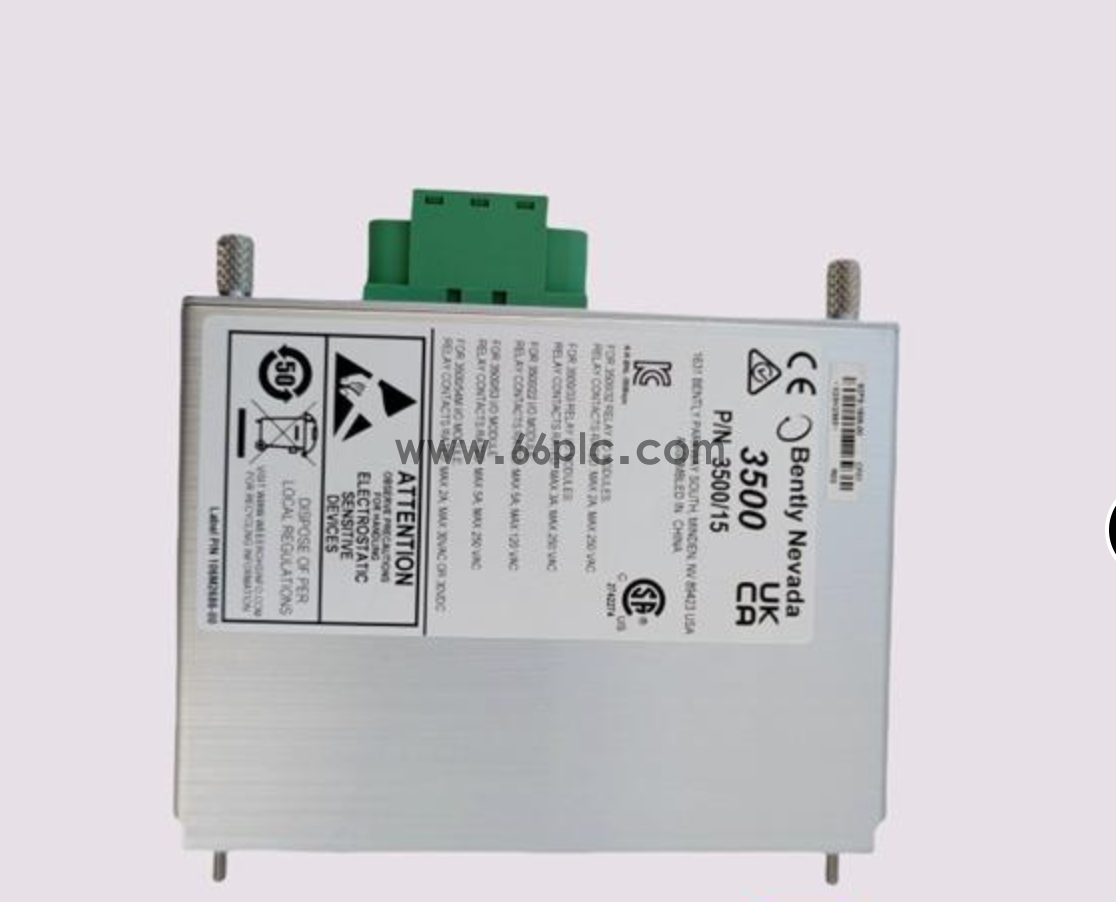

Bently Nevada 114M5335-01 低压直流电源输入端子板（Low Voltage DC PIM）


一、基础定位与配套关系

  1. 品牌：Bently Nevada（本特利）
  2. 全称：3500/15 Low Voltage DC PIM 电源输入接口模块
  3. 配对部件：和你之前查询的114M5330-01（电源转换核心板） 成套组成完整 3500/15 低压直流电源总成
    • 114M5330-01：内部功率变换主板，负责把输入电转换成机架 24V 供电

    • 114M5335-01：外部接线端子板，负责现场 20~30VDC 直流进线接入、滤波、故障干接点输出

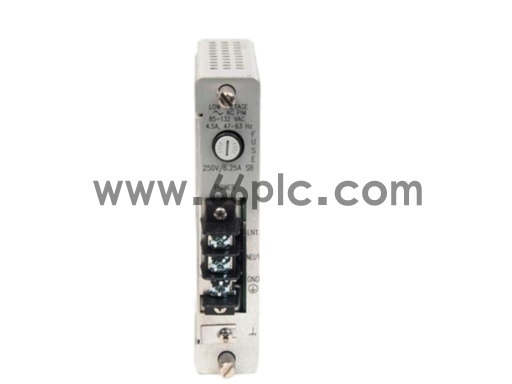

    • image.png

    • 二、核心硬件参数

      • 输入电压：20~30 VDC 低压直流（电厂机柜 24V 直流系统专用）
      • 功耗：＜10W
      • 外形尺寸：120.7mm (H) × 25.4mm (W) × 114.3mm (D)，3500 机架半高单槽卡件
      • 重量：0.34kg

      • 安装位置：3500 机架最左侧电源槽位，只能搭配同系列 DC 型电源，不可混用 AC 交流 PIM 板


      • 三、面板接口分区

      • 1上部锁紧旋钮：左右两颗固定螺栓，实现热插拔固定
      • 2电源进线端子排：三通道螺钉端子，接入现场 24VDC 正负、保护地
      • 3故障报警干接点：无源继电器触点，电源异常时向 DCS（如 IS420UCSCH1B）上传电源故障报警信号

      • 4滤波电路：板载 EMC 滤波电感、电容，抑制电厂强电磁干扰，保护内部 114M5330-01 功率板

      • 四、核心功能

        • 现场电源隔离接入机柜外 24VDC 直流先经过 114M5335-01 滤波、防反接保护，再送入 114M5330-01 功率板做电压变换，避免现场电源浪涌击穿核心电源板

        • 电源故障硬接点输出当 114M5330-01 出现过流、过热、无输出故障时，本板继电器触点变位，硬接线传输报警至机组 Mark VIe 主控系统，实现 TSI 系统失电联锁保护。

        • 热插拔接口桥接作为外部接线与内部电源主板的中间载体，冗余双电源配置下，单独插拔任意一套电源总成，不会中断另一路供电。

        五、和 114M5330-01 成套工作逻辑

          • 电厂 24VDC → 114M5335-01（滤波、防反接、报警接点）
          • 内部排线送入 114M5330-01（AC/DC 功率变换，输出机架 24V）
          • 机架背板总线给所有振动监测卡件供电
          • 故障时：114M5330-01 反馈故障信号至 114M5335-01，触点输出报警给 DCS

        • 六、常见故障现象（端子板损坏特征）

          • 整机无输入电压：端子排接线端子烧蚀、内部防反接二极管击穿；
          • 持续报 Power Supply Fault，但内部 114M5330-01 输出正常：故障继电器线圈烧毁；
          • 电源频繁波动：板上滤波电容鼓包，进线纹波无法抑制；
          • 整机上电无反应，测量外部 24V 正常：PIM 板内部保险熔断。

        • 七、备件采购与区分要点

          • 成套采购：完整 3500/15 低压直流电源 = 114M5330-01（功率板） + 114M5335-01（PIM 端子板），二者缺一不可；
