ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 IGCT功率模块 in stock

ABB 5SHY35L4520（配套编号5SXE10-0181，订货号AC10272001R0101）是大功率压接式IGCT集成门极换流晶闸管模块，集成门极驱动回路，具备高耐压、大电流、快速关断特性，作为ACS6000高压变频器核心功率器件，用于大功率变流单元完成电能变换。

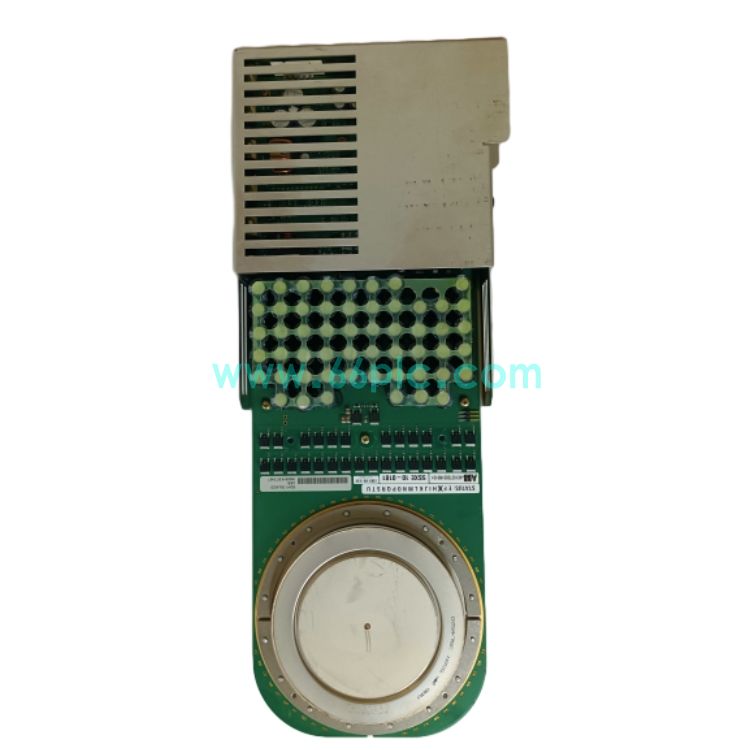

5SHY35L4520 5SXE10-0181 AC10272001R0101 (4).jpeg

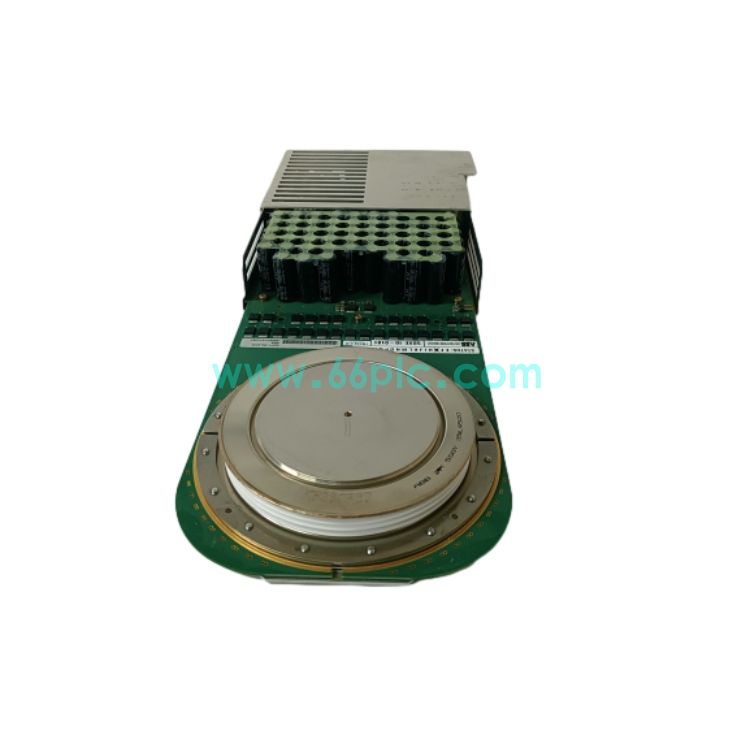

5SHY35L4520 5SXE10-0181 AC10272001R0101 (8).jpeg

该模块广泛应用于冶金、矿山、水泥行业大功率高压变频传动装置，原厂交期较长，市场供应全新原装件与经过测试的拆机备件，用于存量高压变频功率单元故障替换与设备检修。

主要规格参数

No.	功能描述
1	集成门极驱动单元，实现大功率交流电整流与逆变，完成高压电机调速电能变换。
2	具备极快的关断速度，发生短路故障时迅速封锁电流，保护功率单元整机。
3	压接式双面散热结构，散热效率高，可长期稳定承载大功率持续负载。
4	门极回路反馈工作状态信号，向上层控制板上传器件运行状态与故障告警。

No.	场景描述
1	冶金轧机、大型矿井主提升机ACS6000高压变频主传动系统。
2	水泥厂大型磨机、风机大功率中高压变频调速成套设备。
3	石油化工大型压缩机、泵类高压变频驱动控制系统。
4	存量ACS6000高压变频器功率单元维修，IGCT模块备件更换项目。

No.	故障现象	原因与解决方法
1	高压变频器报功率单元短路、过流故障，单元无法投入运行	IGCT芯片击穿损坏。整机断电、水冷泄压放水，拆解功率单元，更换IGCT并检查吸收回路。
2	功率单元过温报警，变频器降负荷运行	水冷管路堵塞，模块压接压力不足。清洗水冷回路，按标准力矩重新压接模块。
3	系统上报门极故障，功率单元启动失败	IGCT门极驱动回路损坏。检查门极连接线缆，确认模块门极好坏，更换IGCT模块。
4	设备运行间歇性报单元电压不平衡故障	模块开关特性老化漂移。更换IGCT模块，完成单元均压、波形校验测试。

No.	问题	解答
1	该IGCT模块能否单独拿出来上电测试？	不能，必须装配在ACS6000功率单元内，搭配驱动板、水冷系统才能完成完整测试。
2	更换IGCT模块有哪些安全要求？	必须整机断电、水冷泄压放水，严格执行停电挂牌；安装按照规定力矩压接，保证水冷面贴合。
3	模块更换完成之后需要做哪些调试？	水冷水压检漏，低压脉冲测试，单元均压与波形校验，整机空载与带载试运行。
