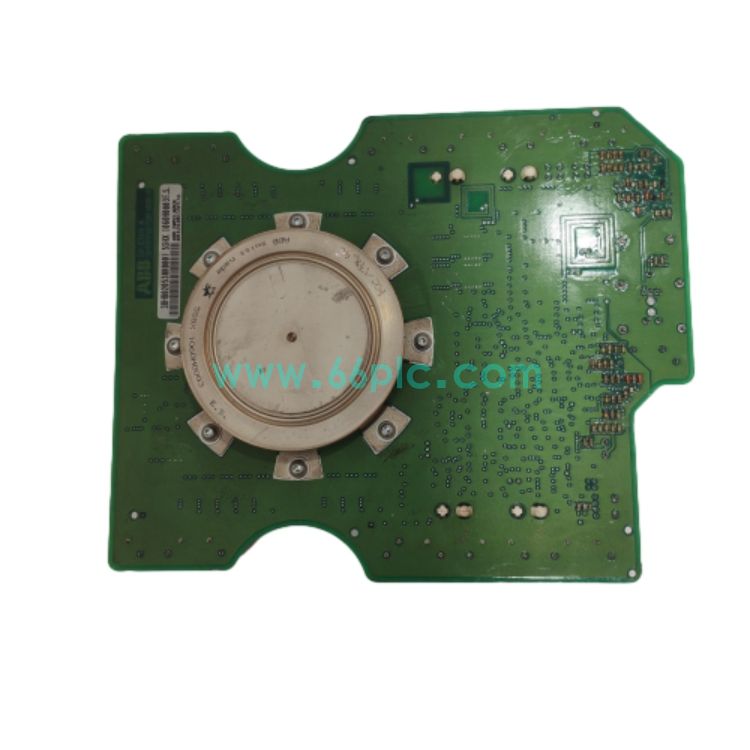

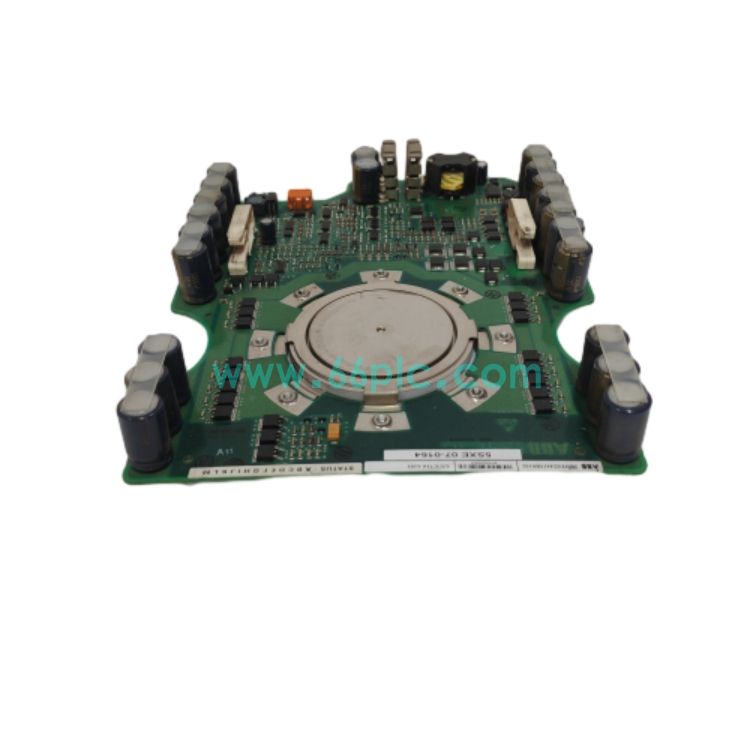

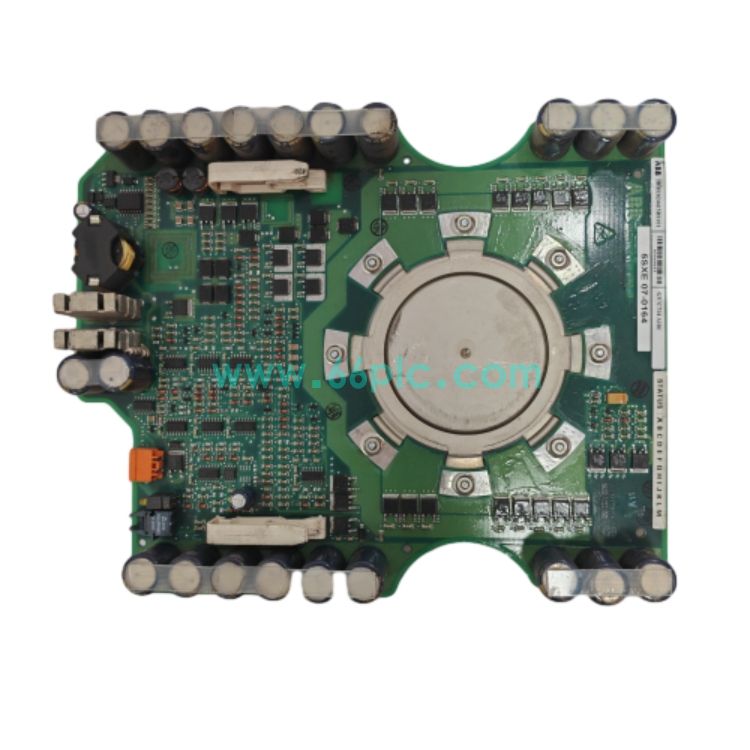

ABB 5SXE07-0164 3BHB020538R0001 IGCT 功率模块in stock
ABB 5SXE07-0164（订货号3BHB020538R0001）是大功率IGCT集成门极换流晶闸管模块，属于ABB高压变频、大功率传动成套设备核心功率器件，集成门极驱动单元，具备高阻断电压、低开通损耗特性，用于大功率变流柜功率变换回路。
该器件广泛应用于ACS6000中高压变频器，原厂供货周期长，市场常备全新原装与拆机测试备件，用于矿山、冶金、水泥行业高压变频功率单元故障替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | ABB |
| 2 | 型号 | 5SXE07-0164 |
| 3 | 订货号 | 3BHB020538R0001 |
| 4 | 产品类型 | IGCT集成门极换流晶闸管功率模块 |
| 5 | 适配设备 | ACS6000 中高压变频器大功率功率单元 |
| 6 | 阻断电压 | 4500V |
| 7 | 额定电流 | 910A |
| 8 | 冷却方式 | 水冷散热 |
| 9 | 工作温度 | -40℃ ~ +125℃ |
| 10 | 安装方式 | 功率单元水冷散热器压接式安装 |
| 11 | 产品状态 | 原厂器件，长交期，备件供应，全新原装/拆机测试件 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 集成门极驱动电路，实现大功率电能变换，完成高压交流电整流与逆变输出。 |
| 2 | 具备快速关断能力，短路工况下可快速封锁，保护高压变频功率单元。 |
| 3 | 压接式封装结构，散热性能优异，适配大功率水冷高压变频功率柜。 |
| 4 | 内置门极状态反馈，向上层控制板反馈器件工作与故障信号。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 冶金轧机、矿山大型主传动电机ACS6000高压变频驱动系统。 |
| 2 | 大型水泥厂风机、磨机大功率中高压变频调速成套设备。 |
| 3 | 石油化工大型压缩机、泵类高压变频传动控制系统。 |
| 4 | 存量ABB ACS6000高压变频器功率单元故障维修，IGCT备件更换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 高压变频器报功率单元过流、单元短路故障 | IGCT芯片击穿损坏。断电放水，拆开功率单元，更换IGCT模块，检查吸收回路。 |
| 2 | 单元过温告警，变频降功率运行 | 水冷管路堵塞、模块压接压力不足。清洗水冷回路，按标准力矩重新压接模块。 |
| 3 | 门极故障报警，功率单元无法投运 | IGCT门极驱动回路损坏。检测门极线缆，确认IGCT门极好坏，更换IGCT模块。 |
| 4 | 设备运行中随机报单元不平衡故障 | 模块老化，开关参数漂移。更换IGCT，做单元波形、均压测试。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | IGCT模块可以单独上电测试吗？ | 不能，必须安装在ACS6000功率单元，配套驱动板、水冷系统才能做高压测试。 |
| 2 | 更换IGCT模块需要注意什么？ | 必须整机断电，放水泄压；严格按照规定力矩压接模块，保证水冷接触面贴合。 |
| 3 | 更换IGCT之后需要哪些调试项目？ | 水压检漏，低压脉冲测试，单元均压、波形校验，整机带载试运行。 |
