ABB REF542plus 多功能间隔保护测控装置 in stock

ABB REF542plus是一款中压开关柜专用多功能间隔保护测控装置，集成保护、测量、开关控制、状态监测与自诊断功能，采用DSP+MCU双处理器架构。装置分为主机单元与独立HMI人机面板，两者通过RS485隔离总线通讯，广泛用于馈线、变压器、电机等中压回路保护。

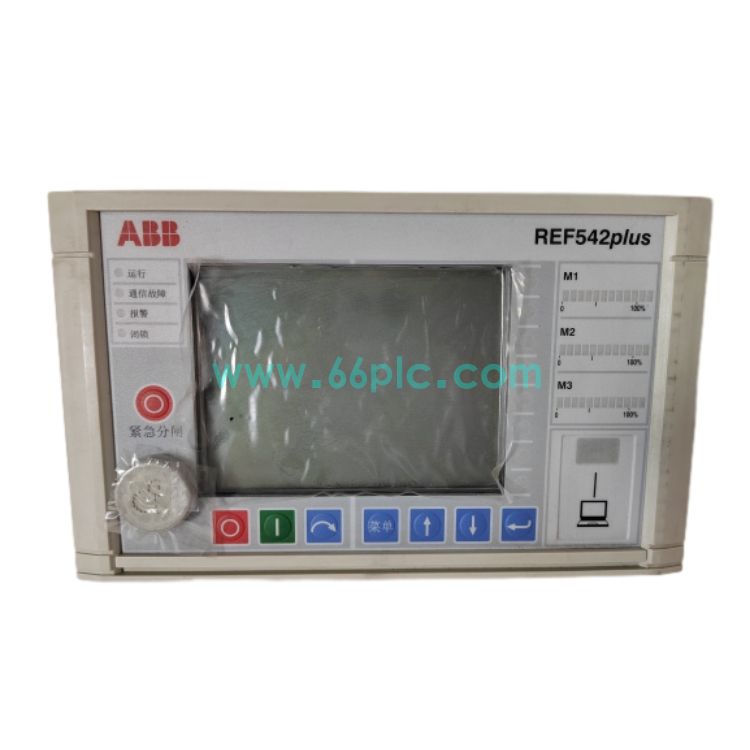

ABB REF542plus 2(2).jpeg

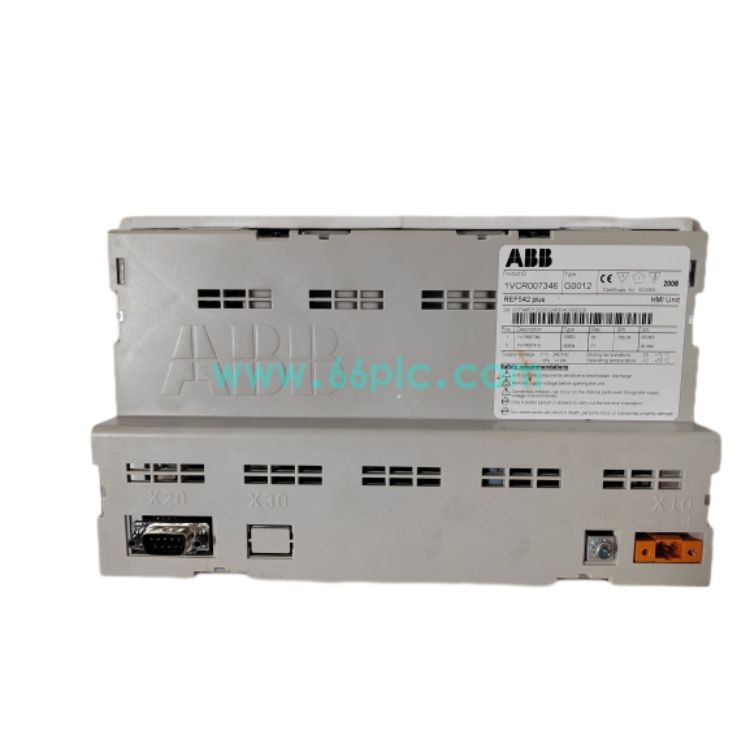

ABB REF542plus 2(6).jpeg

REF542plus内置WEB服务器，支持以太网、CANopen、LON等多种通讯协议，具备故障录波、事件记录与GPS对时功能。装置2020年已停止生产，多用于变电站老旧中压开关柜保护设备备件更换与系统维护改造。

主要规格参数

No.	功能描述
1	集成全套保护功能：过流、方向过流、距离保护、过压欠压、频率保护、检同期等。
2	电参量高精度测量，开关分合位控制，故障录波、事件顺序记录SOE，支持GPS时间同步。
3	内置WEB服务，浏览器可直接访问装置数据；多协议通讯，可接入变电站自动化SCADA系统。
4	硬件全自诊断，独立HMI面板安装于柜门，主机装于柜内低压室，支持灵活分体式安装。

No.	场景描述
1	工厂、市政变电站中压开关柜馈线保护、间隔测控与开关就地控制。
2	石油化工、冶金行业中压电机、厂用变压器保护与自动化监控系统。
3	电厂辅助系统中压柜保护，老旧变电站综合自动化改造项目备件替换。
4	空气绝缘柜、气体绝缘开关柜配套间隔保护单元，实现就地与远方双重操作。

No.	故障现象	原因与解决方法
1	HMI面板黑屏，无法查看数据，主机运行正常	RS485通讯线缆断线、面板供电异常。检查面板供电，紧固屏蔽通讯线缆接头。
2	保护装置频繁误报过流故障	电流互感器接线错误、保护定值参数设置不合理。核对CT二次接线，重新整定保护定值。
3	上位SCADA系统无法与REF542plus通讯	网口损坏、通讯协议/IP配置错误。检查网线，核对通讯参数，重启装置测试通讯链路。
4	装置上电自检失败，故障告警灯常亮	内部板卡老化、电源模块故障。断电检查供电电压，硬件故障则更换整套装置备件。

No.	问题	解答
1	ABB REF542plus是什么设备？	ABB中压开关柜分体式多功能间隔保护测控装置，集成保护、测量、开关控制功能。
2	HMI面板和主机之间采用什么通讯？	采用隔离RS485总线通讯，HMI单独安装在开关柜柜门，主机安装在柜内低压仓。
3	装置是否支持WEB访问？	内置Web服务器，电脑浏览器接入以太网，可直接查看装置测量数据、故障信息。
