ABB PU519 3BSE018681R1 RTA实时加速板

ABB PU519 3BSE018681R1是ABB System 800xA DCS系统配套的RTA实时加速板，搭载双通道MB300总线接口，属于PCI总线板卡。该板卡用于上位操作员站与DCS控制器之间高速实时数据交互，分担主机通讯运算负载，保障过程数据快速、稳定传输。

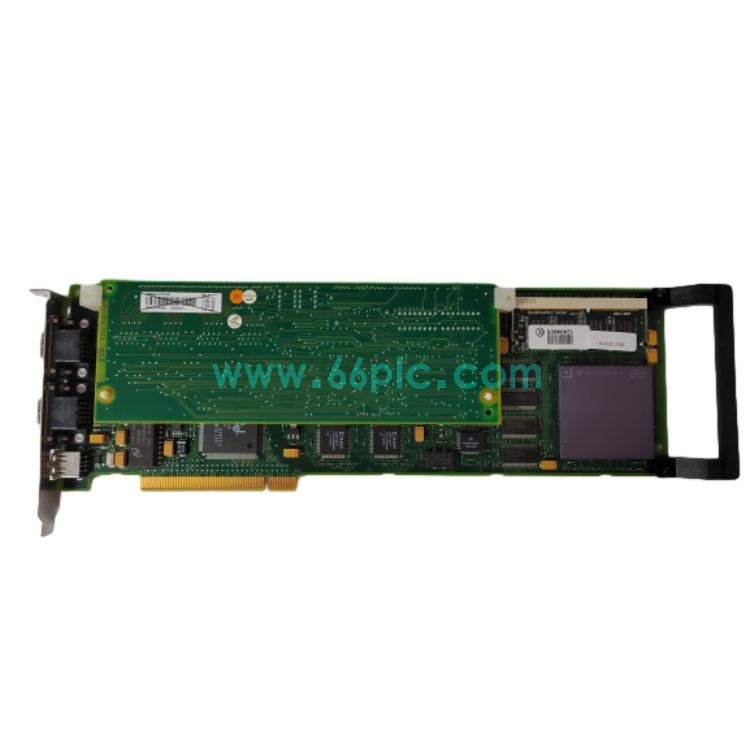

ABB PU519 3BSE018681R1(3).jpeg

PU519板卡可实现高确定性的实时通讯，提升大容量工艺数据采集与事件响应速度，自带硬件诊断功能。板卡安装在DCS操作员站PCI插槽，多用于电厂、化工800xA系统，原厂已停产，作为老旧控制系统备件替换使用。

主要规格参数

No.	功能描述
1	双通道MB300高速总线通讯，作为操作员站和AC800M控制器之间实时数据传输通道。
2	硬件级实时加速，分担上位主机通讯运算压力，提升数据刷新速度与事件响应精度。
3	内置硬件自诊断，监测总线与板卡运行状态，通讯异常时上报系统故障信息。
4	PCI接口即插即用，支持冗余通讯链路，保障DCS画面、报警、历史数据稳定读取。

No.	场景描述
1	火电、燃气电厂System800xA DCS操作员站实时通讯单元。
2	石油化工炼化装置DCS控制系统上位监控工作站通讯加速。
3	造纸、冶金行业老旧ABB 800xA系统操作员站备件更换维护项目。
4	大型制药、水处理工厂DCS系统扩容，上位机实时通讯链路改造。

No.	故障现象	原因与解决方法
1	操作员站无法连接控制器，DCS画面无数据	板卡PCI金手指接触不良、MB300总线电缆损坏。重新插拔板卡清洁金手指，检查总线线缆。
2	画面数据卡顿、刷新延迟，报警信息丢失	总线链路干扰、板卡驱动配置错误。检查屏蔽接线，重新安装对应版本RTA驱动程序。
3	上位机开机识别不到PU519硬件	PCI插槽损坏、板卡硬件故障。更换主机PCI插槽测试，板卡损坏则替换备件。
4	间歇性通讯中断，故障随机出现	机柜积灰、板卡过热，总线接头松动。清理板卡灰尘，紧固MB300总线接头。

No.	问题	解答
1	ABB PU519 3BSE018681R1是什么板卡？	ABB System800xA系统RTA实时加速板，双MB300通道，用于操作员站与AC800M控制器高速通讯。
2	这块板卡安装在哪里？	安装在DCS操作员工控机的PCI插槽，不是机架I/O模块，是上位工作站板卡。
3	是否支持双链路冗余通讯？	支持双MB300通道，可以配置冗余通讯链路，单通道故障不中断上位监控。
