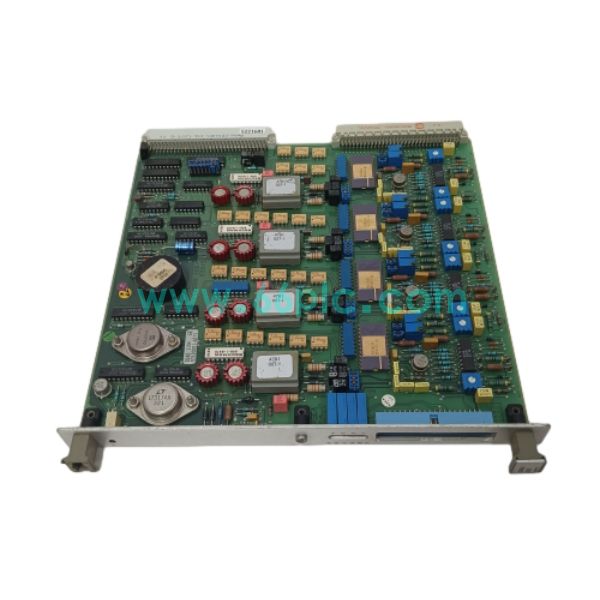

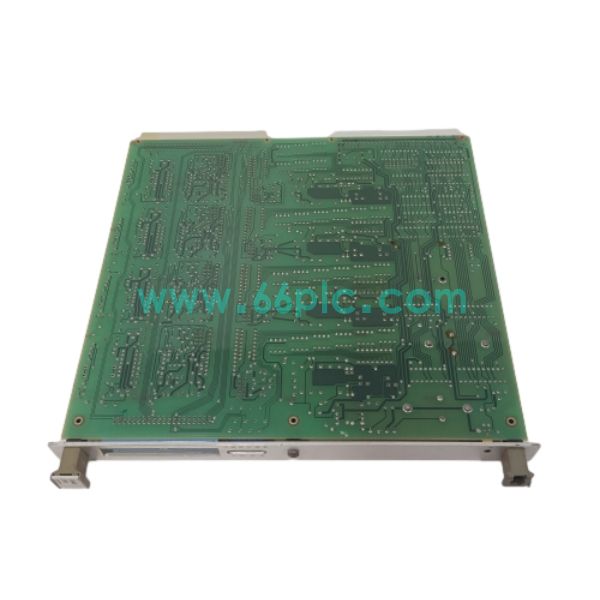

ABB DSAO110 57120001-AT1 MOD300 S100 I/O 隔离模拟量输出模块

ABB DSAO110 57120001-AT1属于Advant MOD300 DCS系统S100 I/O系列模拟量输出板卡，常被误写为DASO110，是老款ABB DCS经典AO模块。模块共4路独立隔离模拟输出通道，可将控制器下发的数字信号转换成标准模拟信号，输出信号用来驱动调节阀、变频调速器等现场执行机构。

模块通道与总线之间具备1500V电气隔离，满量程精度可达±0.05%，支持断线、短路故障诊断上报。配套底座DSTA160使用，支持模块热插拔，无需停机断电更换，广泛用于存量Advant MOD300系统备件更换，替代型号为DSAO120A搭配DSTA171底座。

技术参数

• 1. 产品系列：ABB Advant MOD300 DCS S100 I/O 模拟输出模块

• 2. 型号编码：DSAO110，物料号57120001-AT1，配套底座DSTA160

• 3. 器件类型：4通道隔离AO模拟量输出板卡

• 4. 特性：信号范围4-20mA/0-20mA/0-10V，12bit分辨率，通道隔离，通道故障诊断

• 5. 供电：DC24V；工作温度：-25℃ ~ +70℃，机架背板安装，支持热插拔

核心功能

• 1. 接收控制器数字指令，转换输出标准模拟信号，调节阀门开度、电机转速。

• 2. 每通道独立电气隔离，降低现场干扰，保护DCS背板总线不受现场侧故障冲击。

• 3. 实时检测通道开路、短路故障，上传故障信息至控制器，方便运维定位通道异常。

• 4. 支持模块在线热插拔，单块模块检修更换不影响同机架其他I/O通道运行。

• 5. 通过S100 I/O总线与Advant MOD300控制器通讯，支持总线冗余延长至500米。

应用场景

• 1. 火电、水电厂Advant MOD300老DCS系统，汽机、锅炉调节回路AO备件更换

• 2. 石化、化工装置存量ABB MOD300系统，流量、压力调节阀门控制卡件储备

• 3. 造纸、冶金生产线调速系统，变频器给定信号输出点位模块替换

• 4. 海外老旧电厂、工艺控制DCS改造项目，原有S100 I/O卡件老化备件采购

• 5. 配套DSTA160端子底座成套使用，兼容原有机柜背板和现场接线回路

常见问答

• Q：DSAO110和DSAO120A可以直接互换吗？
  A：不能直接互换，DSAO120A需要配套DSTA171底座，接线和背板接口不一样，需要改线。

• Q：模块支持HART信号吗？
  A：DSAO110为标准模拟输出模块，原生不支持HART，如需HART功能需要选用专用HART I/O卡件。
