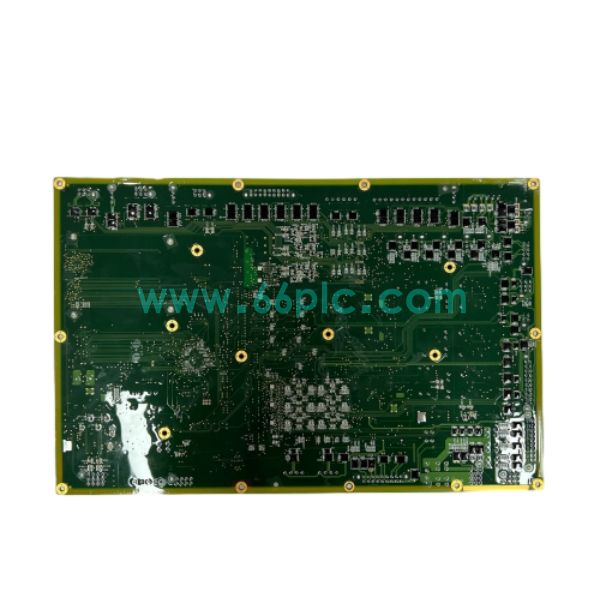

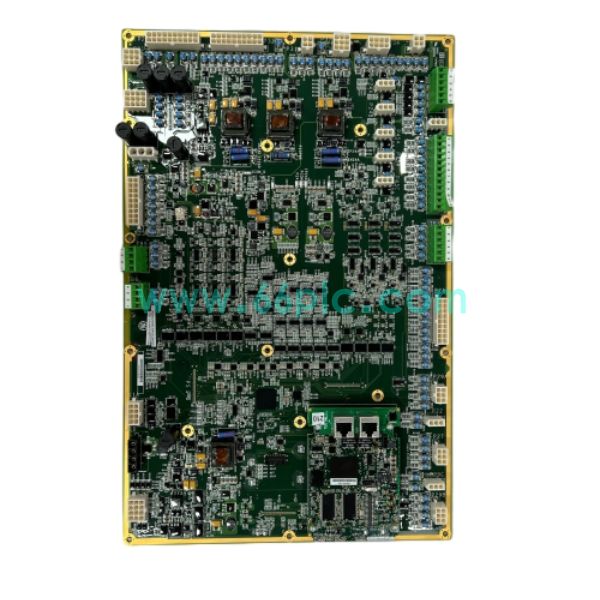

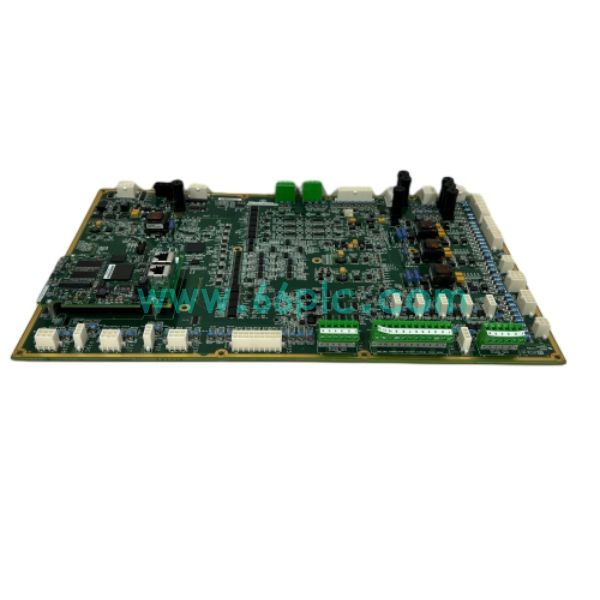

GE IS215WETAH1BB IS200WETAH1AGC Mark VI WETA 涡轮信号调理板总成

GE IS215WETAH1BB是整套WETA板总成编号，IS200WETAH1AGC是总成内核心主板，属于GE Speedtronic Mark VI涡轮控制系统专用信号调理板卡。WETA全称Western Turbine Application，专门采集LVDT位移传感器、振动探头、轴电压、伺服阀反馈等高速信号，完成信号隔离、滤波与模数转换，为燃机、汽机调速、阀位控制提供精准测量源。

板卡对接Mark VI背板总线，将调理后的测点数据上传至主控，同时输出驱动信号给电液伺服执行机构，配套EX2100励磁系统、EHC液压控制系统协同工作。该型号早已停产，属于电厂燃气轮机、蒸汽轮机控制的核心备件，板载测试点、熔断器与信号变换回路，是机组调速、保护回路中故障率较高的板件。

技术参数

• 1. 产品系列：GE Speedtronic Mark VI 燃气/蒸汽轮机控制系统

• 2. 型号编码：IS215WETAH1BB（总成），IS200WETAH1AGC（WETA主板）

• 3. 器件类型：涡轮专用信号采集调理板，LVDT、振动、伺服接口单元

• 4. 特性：多路LVDT激励与采集、振动信号处理、伺服阀驱动反馈、板载诊断

• 5. 安装：Mark VI机架VME插槽安装，背板总线通讯，28VDC背板供电

核心功能

• 1. 为LVDT阀位传感器提供激励源，采集阀位位移信号，转换成标准测量量。

• 2. 汽轮机、燃气轮机振动、轴电压信号滤波、放大、隔离，抑制现场干扰。

• 3. 伺服阀控制信号输出与反馈比对，实现电液执行机构闭环阀位调节。

• 4. 板上自诊断，监测激励丢失、信号断线、超限故障，上报系统报警。

• 5. 配合EX2100励磁、EHC液压控制逻辑，参与机组转速、负荷闭环调节。

应用场景

• 1. 火电、联合循环电厂Mark VI燃气轮机、蒸汽轮机调速控制系统维保

• 2. 电站EX2100励磁系统、EHC电液调节系统信号采集回路备件更换

• 3. 石油化工自备电站、钢铁自备电厂存量GE Mark VI涡轮控制改造项目

• 4. 原有WETA板卡老化、测点异常故障替换，恢复阀位与振动监测功能

• 5. 燃气轮机发电机组控制系统备品储备，停机检修备用板卡配套

常见问答

• Q：IS215WETAH1BB和IS200WETAH1AGC是什么关系？
  A：IS215WETAH1BB是整套总成料号，包含IS200WETAH1AGC主板、附属配件，采购替换优先核对总成编号。

• Q：更换WETA板卡后需要调试吗？
  A：更换后检查激励输出、LVDT零点量程、伺服反馈标定，核对阀位与振动测点。
