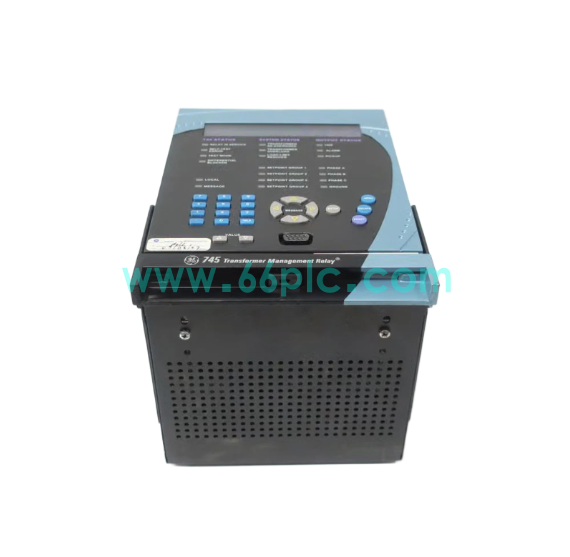

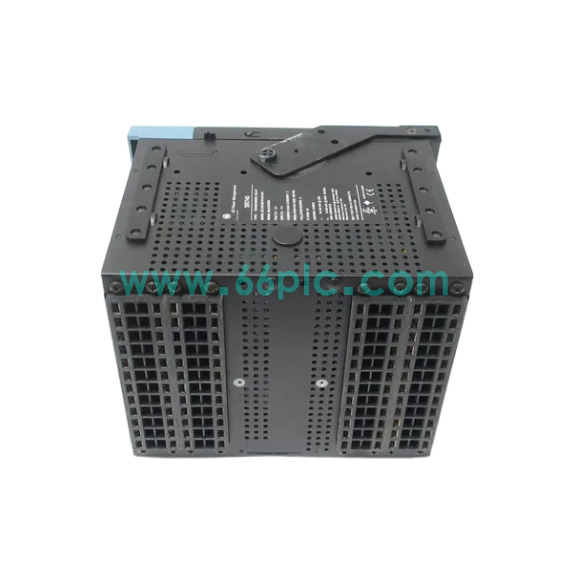

GE Multilin 745-W2-P1-G1-HI-E 变压器管理保护继电器

GE Multilin 745-W2-P1-G1-HI-E属于745系列变压器管理保护继电器，是GE Multilin经典的多绕组变压器主保护装置，采用比率制动差动原理，内置二次、五次谐波闭锁逻辑，有效规避变压器合闸励磁涌流造成误动。装置集成电压电流采集、保护逻辑、有载调压控制、故障录波等功能，为两绕组、三绕组电力变压器提供主保护与后备保护。

本机搭载以太网、RS232、RS485多通讯接口，支持Modbus TCP、DNP3.0规约，兼容IRIG-B时间同步，具备事件顺序记录、COMTRADE波形捕捉、FlexLogic可编程逻辑。该型号现已停产，属于存量电力备件，插拔式抽出结构方便现场快速更换，广泛配套变电站SCADA、DCS监控系统。

技术参数

• 1. 产品系列：GE Multilin 745 变压器管理保护继电器系列

• 2. 型号编码：745-W2-P1-G1-HI-E，变压器差动保护测控装置

• 3. 器件类型：电力IED继电保护装置，主变保护+后备保护一体化

• 4. 特性：比率差动、谐波涌流闭锁、RGF受限接地故障、故障录波、多协议通讯

• 5. 安装：面板嵌入式安装，抽出式结构，支持IRIG-B对时，EnerVista软件调试

核心功能

• 1. 比率制动差动保护，二次/五次谐波闭锁，防止变压器励磁涌流误跳闸。

• 2. 受限接地故障RGF、相过流、零序过流、过励磁、频率保护等全套后备保护。

• 3. 集成有载调压OLTC控制，档位采集、升降档逻辑、调压闭锁功能。

• 4. 故障录波、事件SOE记录、电能计量、谐波监测，支持COMTRADE导出分析。

• 5. 多规约通讯上送遥测遥信，接收遥控指令，支持SCADA后台远程监控。

应用场景

• 1. 变电站主变压器、站用变、启备变差动保护与测控一体化保护改造

• 2. 水电厂、火电厂、自备电厂升压变、厂用变继电保护装置备件更换

• 3. 冶金、石化、煤矿工业配电室大容量电力变压器保护系统维保项目

• 4. 存量GE Multilin 745保护装置故障替换，恢复变压器差动保护回路

• 5. 电网改造、用户变电站自动化系统升级，老旧保护装置备品储备

常见问答

• Q：745-W2-P1-G1-HI-E 和745-W2-P1-G1-HI-A-L-R-E硬件能否互换？
  A：硬件平台一致，后缀代表I/O、面板、涂层配置差异，更换后需重新下装定值、核对逻辑。

• Q：调试该保护装置使用什么软件？
  A：采用GE EnerVista 745 Setup软件，支持定值读写、录波读取、逻辑配置、仿真测试。
