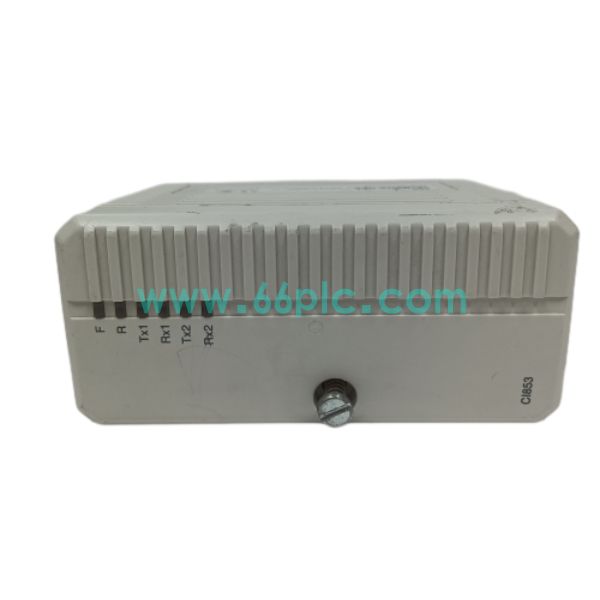

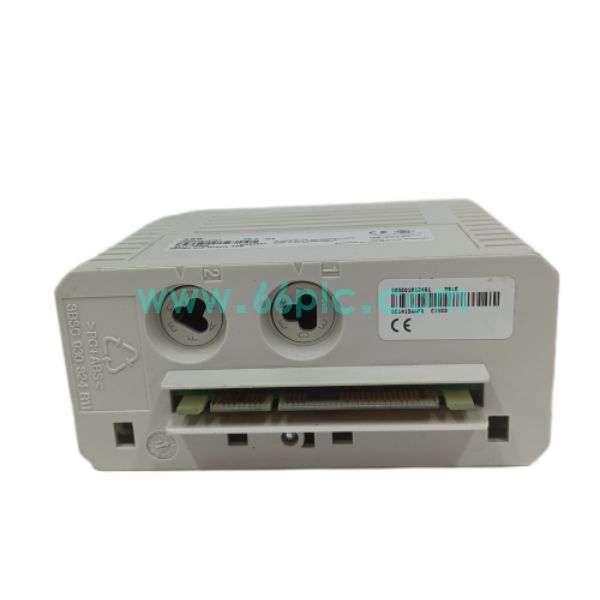

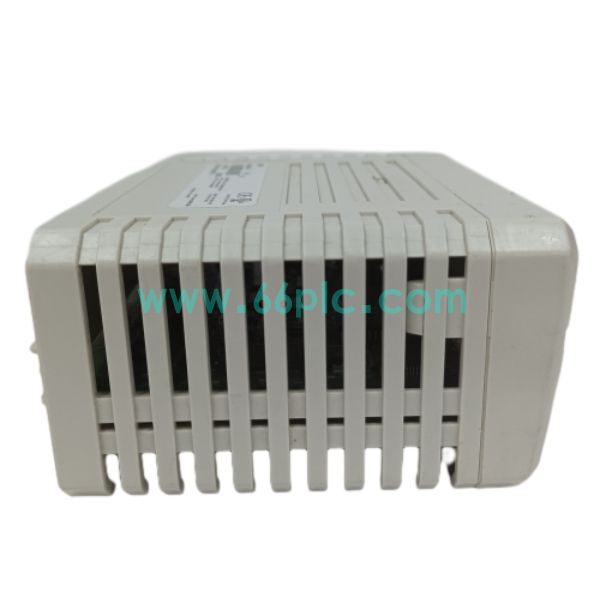

ABB CI853K01 3BSE018103R1 RS232双串口通讯接口模块

ABB CI853K01 3BSE018103R1是ABB System800xA系统AC800M控制器配套双RS232-C通讯接口模块，模块集成两路串行通讯通道，支持MODBUS RTU、COMLI通讯协议，负责DCS主控单元与外部设备之间串行数据收发。

模块支持热插拔操作，无需停机即可单独拆装更换，降低系统停机风险。该模块配套TP853底座一起使用，在电力、化工DCS项目中实现与第三方仪表、调速器、PLC设备对接，是存量800xA自动化系统常用备件。

技术参数

• 1. 产品系列：ABB System 800xA AC800M DCS通讯模块系列

• 2. 型号编码：CI853K01，订货编号3BSE018103R1，含CI853模块+TP853底座

• 3. 器件类型：双路RS232-C串行通讯接口模块

• 4. 特性：支持MODBUS RTU / COMLI主从模式，波特率75~19200bps，支持热插拔

• 5. 安装：AC800M控制器机架插槽安装，接入CEX总线扩展通讯接口

核心功能

• 1. 提供两路独立RS232串行通讯通道，实现AC800M控制器和外部设备数据交互。

• 2. 兼容MODBUS RTU、COMLI双协议，可配置为主站或从站，适配多种第三方设备。

• 3. 支持模块热插拔，在线更换模块，不影响DCS控制器整体运行。

• 4. 通讯链路状态实时监测，故障指示灯直观显示通道通讯异常，方便现场排查。

• 5. 通过CEX总线扩展控制器通讯能力，实现DCS系统对接仪表、调速装置与其他PLC。

应用场景

• 1. 电力、化工行业ABB System800xA DCS控制系统，串行通讯扩展单元

• 2. 电站、石化工厂AC800M控制器，对接变送器、调速器、第三方PLC设备

• 3. 自动化控制系统改造项目，扩展串口通讯接口，新增第三方设备接入通道

• 4. DCS系统故障维修，替换老化损坏CI853K01模块，恢复串行通讯链路

• 5. 存量ABB 800xA集散控制系统3BSE018103R1通讯模块备件替换维护

常见问答

• Q：CI853K01模块是否必须搭配TP853底座使用？
  A：是的，整套供货包含CI853通讯板与TP853底座，二者配套才能上机运行。

• Q：模块热插拔是否会中断控制器其余通讯回路？
  A：仅影响该模块对应的两路串口通道，AC800M主控与其他模块通讯不受影响。
