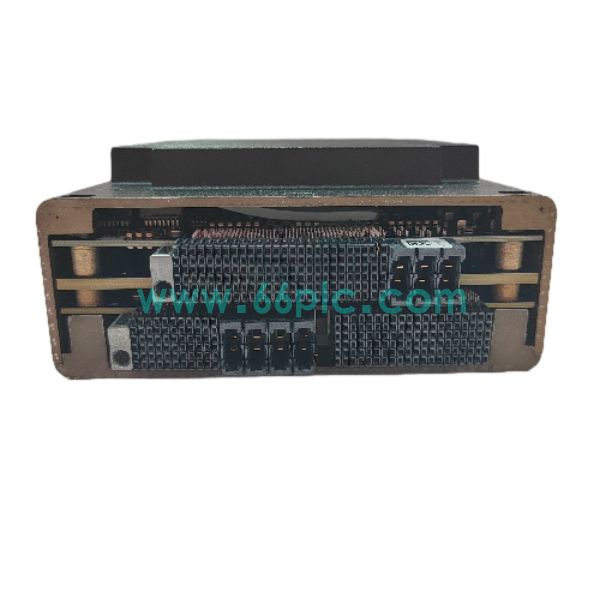

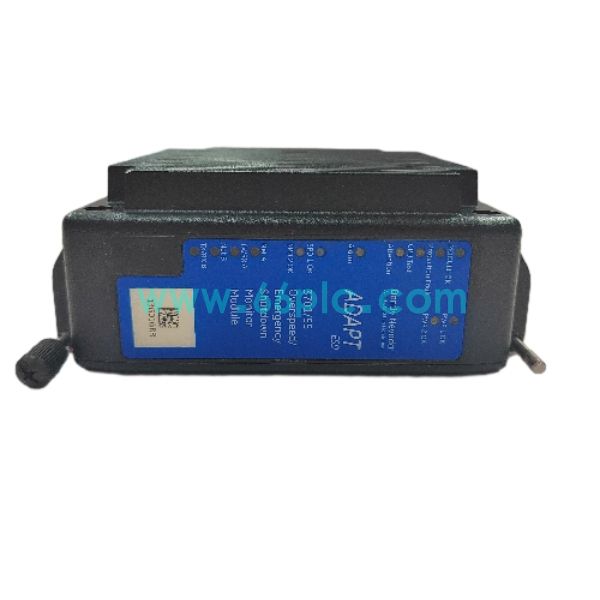

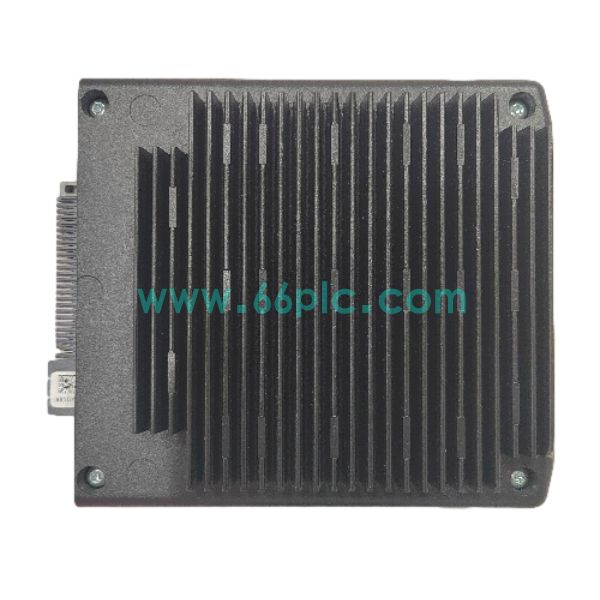

Bently Nevada 3701/55 323073-01 ADAPT ESD紧急停机装置

Bently Nevada 3701/55，零件号323073-01，属于贝克休斯本特利ADAPT系列独立式ESD紧急停机安全设备。采用TMR三重冗余架构，内置超速检测单元，配备图形化逻辑编程环境，专门用于旋转机械的安全联锁保护。

整机满足SIL3功能安全认证，具备全面的自诊断功能，故障响应速度快。支持继电器输出控制停机电磁阀，面板指示灯直观显示设备运行、报警与故障状态，广泛应用于电厂、化工汽轮机与大型压缩机组保护。

技术参数

• 1. 产品系列：Bently Nevada ADAPT ESD紧急停机保护系统

• 2. 型号编码：3701/55，零件号323073-01，三重冗余安全装置

• 3. 安全等级：SIL3，内置超速监测、完整硬件自诊断

• 4. 供电：24VDC直流供电，工作温度范围-30℃ ~ +70℃

• 5. 特性：独立一体化设备，继电器停机输出，面板状态LED指示

核心功能

• 1. 实时采集转子键相信号，持续监测机组转速，实现超速保护跳闸

• 2. TMR三重冗余硬件设计，单点故障不影响安全保护逻辑运行

• 3. 图形化逻辑组态，可自定义紧急停机、报警等安全联锁策略

• 4. 全硬件自诊断，监测内部电路、传感器回路、继电器状态

• 5. 继电器输出驱动停机电磁阀，触发机组紧急停机保护动作

应用场景

• 1. 火电厂蒸汽轮机、燃气轮机机组超速保护与ESD紧急停机

• 2. 石油化工大型离心压缩机、膨胀机旋转机械安全保护

• 3. 油气长输管线增压机组，旋转设备超速联锁保护

• 4. 机组技改项目，老旧超速保护系统更换升级

• 5. 存量Bently Nevada ADAPT系统3701/55 323073-01备件替换维护

常见问答

• Q：Bently 3701/55和Triconex 3701/55是同一个产品吗？
  A：不是，品牌完全不同。Bently 3701/55是ADAPT ESD超速停机整机；Triconex版本为SIS模拟量输入卡件。

• Q：设备更换后需要哪些配置？
  A：硬件安装完成，需要配置超速阈值、安全联锁逻辑并下载组态程序。
