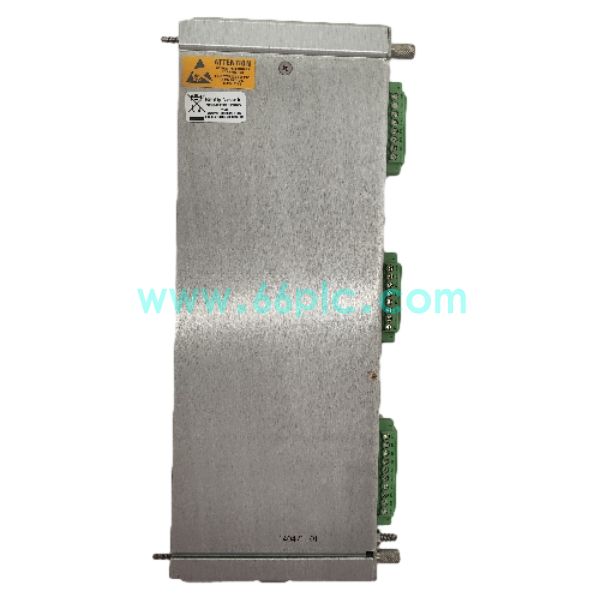

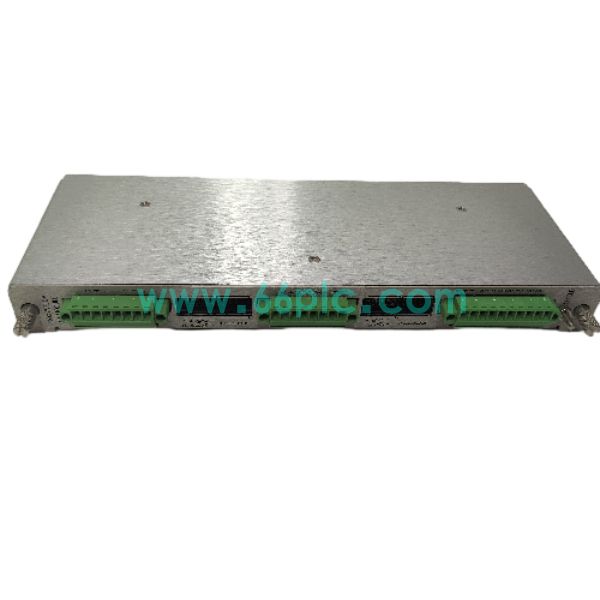

Bently Nevada 3500/70 140471-01 3500系列转速/键相监测模块

Bently Nevada 3500/70，零件号140471-01，属于3500机械保护系统转速键相监测卡件。模块配备4路独立测量通道，接收磁电式或涡流键相传感器脉冲信号，实时计算转子转速，采集键相相位信号，实现超速保护和振动频谱分析。

每个通道可独立组态超速预警、高报、跳闸阈值，内置传感器回路诊断，检测探头断线、信号丢失等故障。支持机架热插拔维护，监测数据通过背板总线上传框架接口模块，面板LED显示通道运行、报警、故障状态，适配电厂、石化大型旋转机组。

技术参数

• 1. 产品系列：Bently Nevada 3500旋转机械保护监测系统

• 2. 型号编码：3500/70，零件号140471-01

• 3. 通道：4路独立通道，用于转速、键相信号采集

• 4. 传感器：兼容磁电式传感器、涡流键相探头

• 5. 特性：超速保护逻辑，回路故障诊断，热插拔，通道LED状态指示

核心功能

• 1. 采集转子脉冲信号，实时计算机组转速，获取键相相位信息

• 2. 各通道独立配置超速预警、高报警、跳闸保护阈值

• 3. 持续检测传感器回路，识别探头断线、短路、信号丢失故障

• 4. 将转速、键相数据上传框架模块，支撑振动频谱分析

• 5. 背板总线通讯，面板LED直观展示各通道工作状态

应用场景

• 1. 火电厂汽轮机、发电机转子超速保护与键相信号采集

• 2. 石油化工大型离心压缩机、增压机组转速在线监测保护

• 3. 油气长输管线增压机组转子相位、转速监控机柜

• 4. 老旧机组监测系统技改，转速卡件故障更换与点位扩容

• 5. 存量Bently 3500系统3500/70 140471-01备件替换维护

常见问答

• Q：140471-01和125720-01版本能否直接互换？
  A：同属3500/70卡件，但零件版本不同，更换前需要核对硬件版本与组态程序。

• Q：更换该模块后需要下装组态吗？
  A：硬件更换完成后，需要重新下发机架组态文件，配置传感器类型与超速参数。
