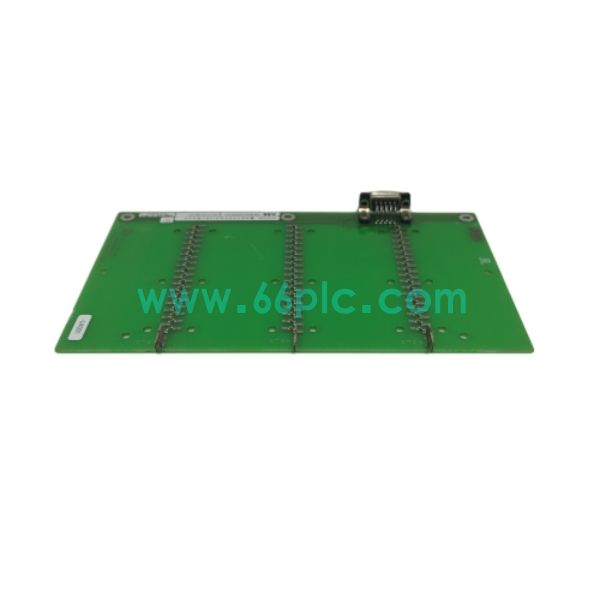

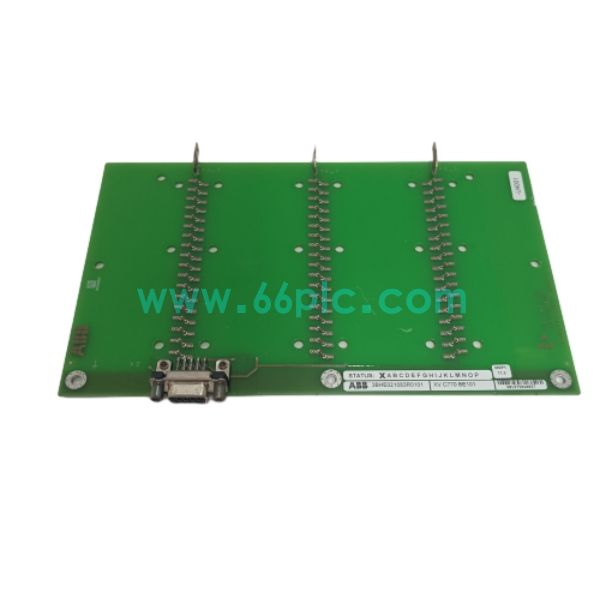

ABB XVC770BE101 3BHE021083R0101 UNITROL励磁系统信号处理板卡

ABB XVC770BE101 3BHE021083R0101属于UNITROL系列发电机励磁系统配套信号处理板卡。板卡接收励磁主控下发指令，完成触发脉冲信号生成与输出，同时采集励磁侧电压、电流信号做预处理。

板卡内置硬件故障监测回路，实时校验脉冲输出状态与采样信号，异常时上报告警。采用工业级元器件，具备强电磁抑制能力，背板插拔式安装，是火电、水电发电机组励磁系统常用替换备件。

技术参数

• 1. 产品系列：ABB UNITROL发电机励磁系统 XVC系列信号板卡

• 2. 型号编码：XVC770BE101，订货号3BHE021083R0101

• 3. 供电：机柜背板24VDC直流供电

• 4. 接口：脉冲输出通道，模拟量采样通道，板卡内部总线接口

• 5. 特性：脉冲信号生成，实时硬件自检，高抗干扰，背板插拔结构

核心功能

• 1. 根据主控指令，生成晶闸管触发脉冲，驱动励磁功率单元

• 2. 采集励磁电压、电流信号，做信号调理后传输至主控板

• 3. 持续监测脉冲输出状态，识别脉冲丢失、通道异常故障

• 4. 通过内部总线与励磁主控、I/O板卡交互运行数据

• 5. 硬件在线自检，故障产生告警信号，保障励磁运行安全

应用场景

• 1. 火力发电厂汽轮发电机组UNITROL励磁调节控制柜

• 2. 水电站、抽水蓄能电站大型水轮发电机励磁系统

• 3. 化工、冶金行业自备电厂发电机组励磁控制机柜

• 4. 电站励磁改造项目，励磁脉冲信号处理单元更换场景

• 5. 存量UNITROL励磁系统XVC770BE101板卡备件替换维护

常见问答

• Q：XVC770BE101可以独立完成励磁调节吗？
  A：属于信号脉冲板，必须搭配励磁主控板协同工作，不能单独运行。

• Q：板卡支持带电热插拔吗？
  A：励磁系统停机断电后方可更换，不支持带电拔插操作。
