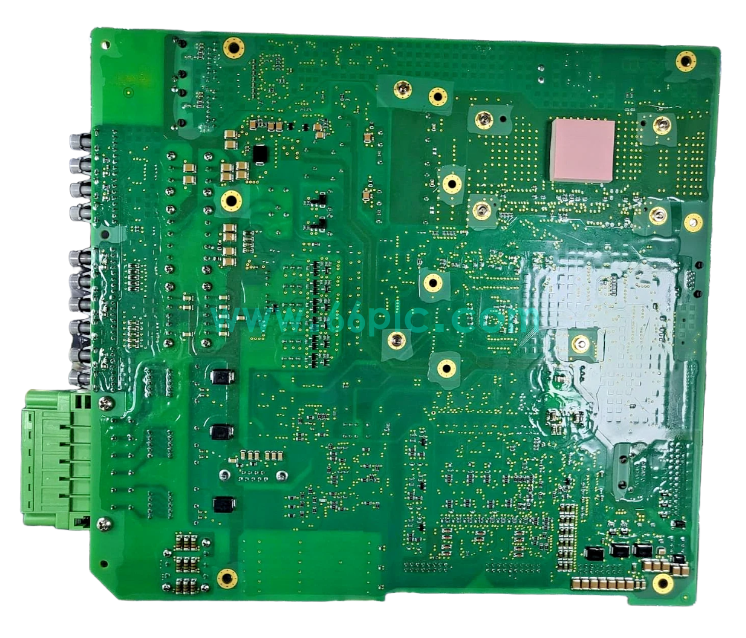

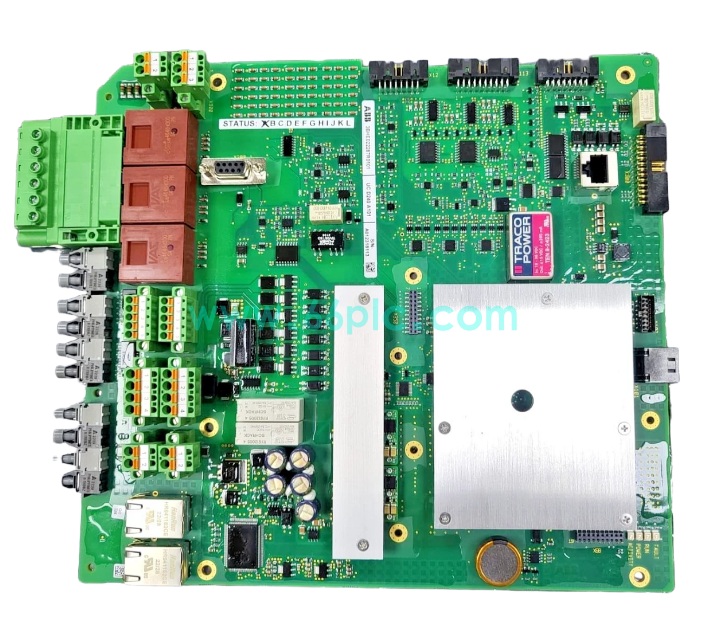

ABB UCD240A101 3BHE022287R0101 UNITROL 6000励磁控制板CCM6080

ABB UCD240A101 3BHE022287R0101 CCM6080是UNITROL 6000发电机励磁系统核心控制板。板卡采集PT电压、CT电流、励磁电流反馈信号，完成AVR自动电压调节运算，输出晶闸管触发控制信号。

板卡集成数字量输入输出通道，支持就地/远方控制切换，内置PSS、V/Hz限制、过励/低励保护算法。通过背板总线与励磁系统其他板卡通讯，是发电机组励磁调节系统关键备件。

技术参数

• 1. 产品系列：ABB UNITROL 6000 发电机励磁控制系统

• 2. 型号编码：UCD240A101，订货号3BHE022287R0101，别名CCM6080

• 3. 信号采集：PT电压、CT电流、励磁电流反馈信号

• 4. I/O配置：集成多路数字输入、继电器输出通道

• 5. 特性：AVR调压，PSS稳定控制，硬件自诊断，工业宽温设计

核心功能

• 1. 发电机AVR自动电压调节，稳定机组机端输出电压

• 2. PSS电力系统稳定控制，抑制电力系统低频振荡

• 3. 过励、低励、V/Hz限制等励磁保护逻辑运算

• 4. 输出触发脉冲，控制励磁功率单元晶闸管导通角度

• 5. 采集断路器位置信号，输出故障、运行状态告警信号

应用场景

• 1. 火力发电厂汽轮发电机组UNITROL6000励磁系统

• 2. 水电站、抽水蓄能电站水轮发电机励磁调节装置

• 3. 生物质、垃圾电站发电机组励磁控制保护系统

• 4. 化工、冶金自备电厂发电机励磁控制柜

• 5. 老旧UNITROL6000励磁系统板卡备件替换维护

常见问答

• Q：UCD240A101板卡是否支持热插拔？
  A：励磁控制柜不建议带电拔插，需要停机断电后更换板卡。

• Q：UCD240A101可以用于ACS6000中压传动吗？
  A：同系列硬件版本区分，UCD240A101主要用于UNITROL6000励磁系统。
