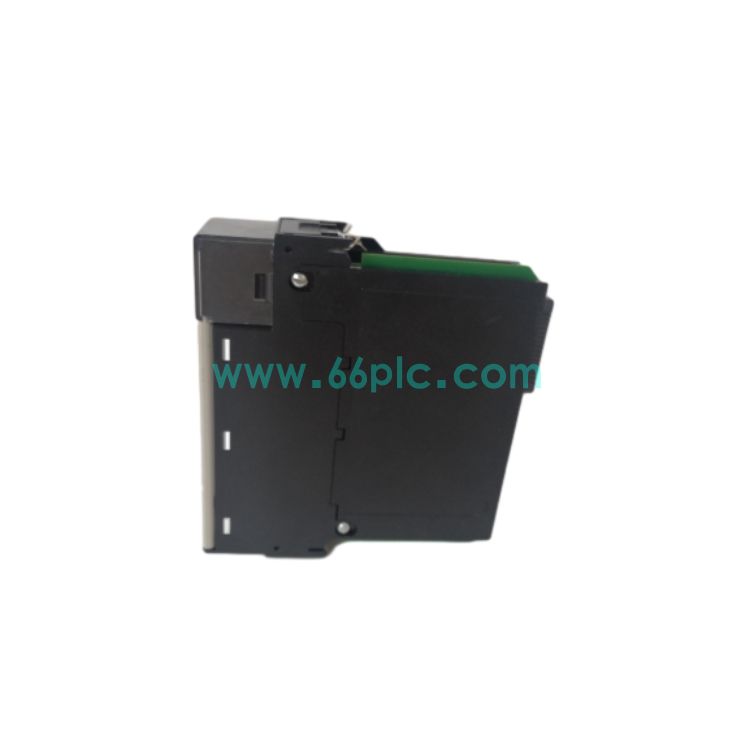

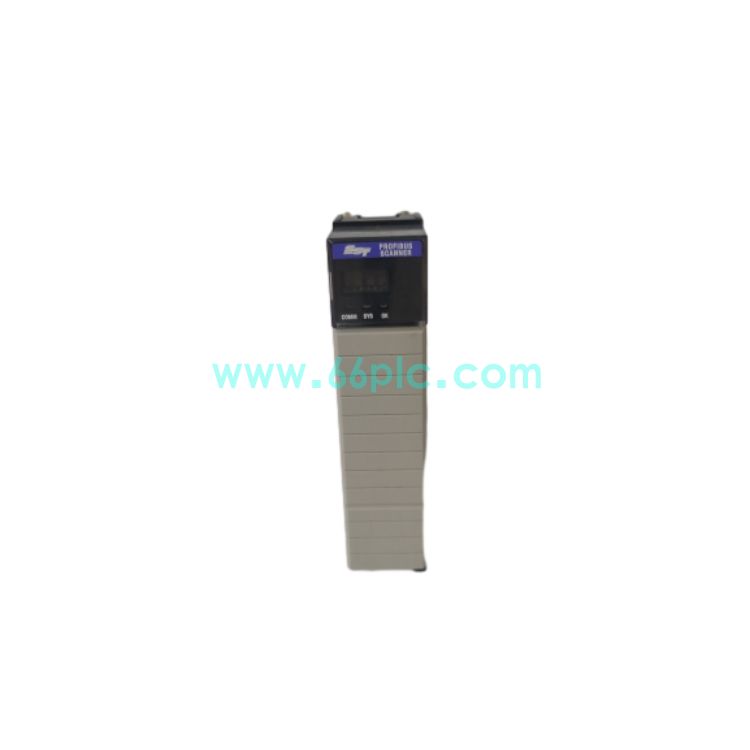

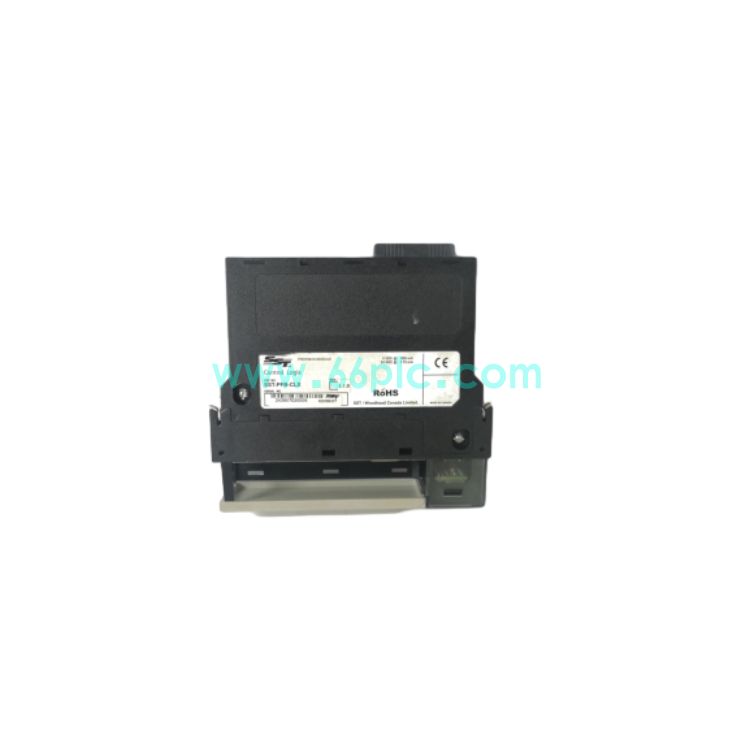

SST-PB3-CLX ControlLogix PROFIBUS DP通讯模块

SST-PB3-CLX是Molex SST（Woodhead）开发的PROFIBUS DP主站通讯模块，专门适配Allen-Bradley ControlLogix系列PLC。模块插入ControlLogix机架，搭建PROFIBUS总线，实现罗克韦尔控制器与第三方PROFIBUS现场设备的数据双向传输。

板载独立协处理器，独立处理PROFIBUS协议，减轻PLC CPU负载。模块总线端口具备电气隔离，抑制现场干扰，支持GSD文件导入配置。该型号多用于老旧自动化系统改造，货源包含全新库存以及经过完整功能检测的拆机备件。

主要技术参数

• 1. 品牌：SST(Molex Woodhead)

• 2. 型号：SST-PB3-CLX

• 3. 产品类型：PROFIBUS DP主站通讯模块

• 4. 适配PLC：Allen-Bradley ControlLogix

• 5. 总线协议：PROFIBUS DP-V0/DP-V1

• 6. 总线接口：9针D-Sub，电气隔离

• 7. 波特率：9.6kbit/s ~ 12Mbit/s

• 8. 最大从站数量：最多125个PROFIBUS从站

• 9. 工作温度：0℃ ~ +60℃

核心功能

• 1. 作为PROFIBUS主站，轮询总线下所有DP从站设备。

• 2. 完成ControlLogix背板数据与PROFIBUS总线数据转换。

• 3. 独立协处理器处理总线协议，不占用PLC主CPU资源。

• 4. 支持GSD文件导入，快速配置各类第三方DP现场设备。

• 5. 实时总线诊断，检测总线故障、节点掉线等异常。

应用场景

• 1. 冶金、造纸产线ControlLogix PLC对接PROFIBUS现场仪表与驱动。

• 2. 化工、水泥行业自动化产线多品牌设备总线集成项目。

• 3. 水处理、电力工厂罗克韦尔PLC系统扩展PROFIBUS总线。

• 4. 原有SST-PB3-CLX模块损坏，PLC机架备件替换维修。

常见问答

• 1. SST-PB3-CLX适配哪些PLC？
  专为Allen‑Bradley ControlLogix系列PLC机架设计。

• 2. 支持作为PROFIBUS从站吗？
  该模块为DP主站模块，不能作为PROFIBUS从站使用。

• 3. 产品供货状态？
  原厂停产，市场有全新库存和经过完整测试拆机备件。
