PROSOFT MVI56-MBP ControlLogix Modbus Plus 通讯模块 in stock

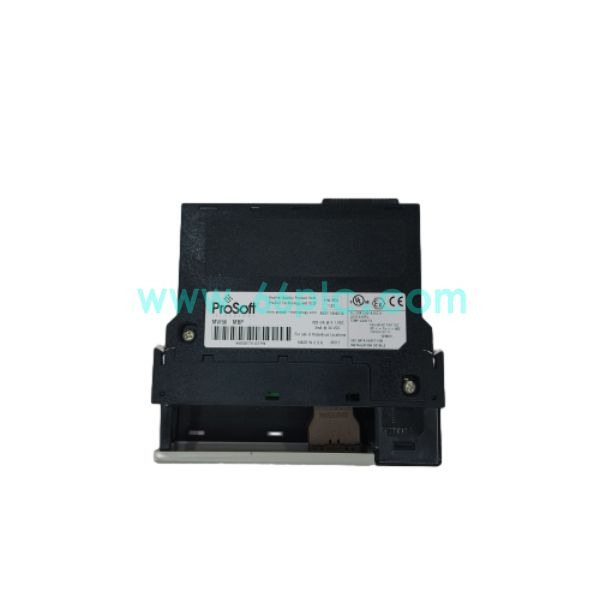

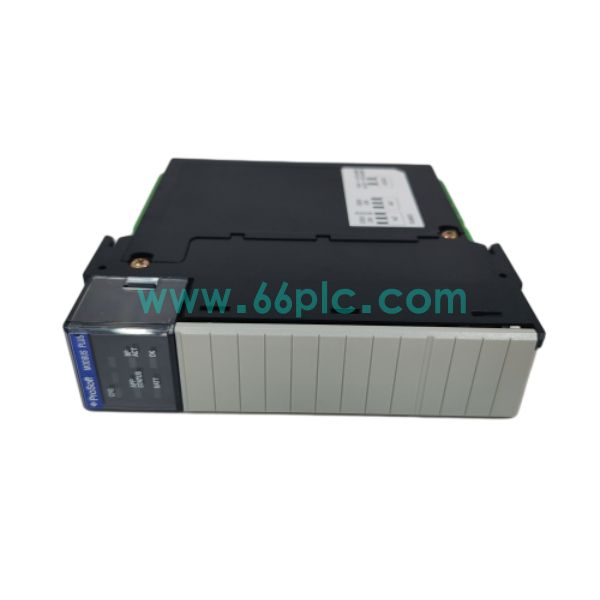

PROSOFT MVI56-MBP是ProSoft Technology专为Rockwell ControlLogix平台开发的Modbus Plus（MB+）通讯模块，直接插入1756背板机架，作为ControlLogix控制器与传统Modicon MB+网络之间的协议转换网关。模块在Logix系统里被识别为标准I/O模块，实现罗克韦尔PLC和老旧施耐德MB+设备的数据双向交互。

模块内置4000字共享数据缓冲区，支持Modbus Plus主站、从站模式，背板数据交互与MB+网络通讯异步执行。配套示例梯形逻辑程序，方便RSLogix5000组态调试，是工厂升级改造、新旧PLC互联互通项目中，存量Modbus Plus网络对接ControlLogix的经典备件。

技术参数

• 1. 产品系列：ProSoft MVI56系列 ControlLogix 机架通讯模块

• 2. 型号编码：MVI56-MBP，Modbus Plus (MB+) 接口模块

• 3. 器件类型：协议转换网关，同时支持MB+主站、从站

• 4. 特性：单槽1756背板安装，4000字寄存器数据库，LED状态诊断灯

• 5. 配套软件：RSLogix 5000，本地/远程机架均可部署

核心功能

• 1. 实现ControlLogix控制器接入Modbus Plus工业局域网，读写Modicon MB+系列PLC数据。

• 2. 主从双向通讯，既可作为主站轮询MB+从站设备，也可作为从站被其他MB+主站访问。

• 3. 背板异步数据交换，不占用控制器过多扫描时间，保障主控逻辑周期稳定。

• 4. 硬件实时自检，通讯、故障指示灯快速定位MB+总线、背板配置类问题。

• 5. 数据区映射隔离，通过梯形逻辑完成标签映射，适配不同点位交互需求。

应用场景

• 1. 生产线升级改造，施耐德老款Modicon MB+ PLC与ControlLogix系统对接通讯

• 2. 电厂、水处理、冶金存量自动化系统技改，保留原有MB+控制网络的互联方案

• 3. 旧MB+网络故障维修，替换老化MVI56-MBP模块，恢复跨品牌PLC数据链路

• 4. 项目备件储备，用于停产Modbus Plus总线设备的维护替换

• 5. 配套ControlLogix CPU、电源、I/O模块，完成跨协议全厂控制系统整合

常见问答

• Q：MVI56-MBP和MVI56-MCM有什么区别？
  A：MVI56-MCM是标准Modbus RTU/ASCII模块；MVI56-MBP专门用于已经淘汰的Modbus Plus MB+高速令牌总线。

• Q：MB+网络上设备不多，更换模块后需要重新配置什么？
  A：需要配置MB+节点地址、主从模式以及Logix侧梯形映射，建议沿用原有配置文件减少调试工作量。
