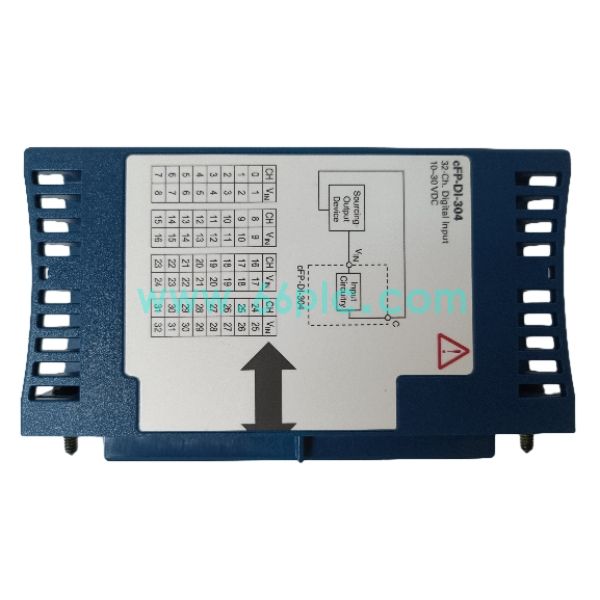

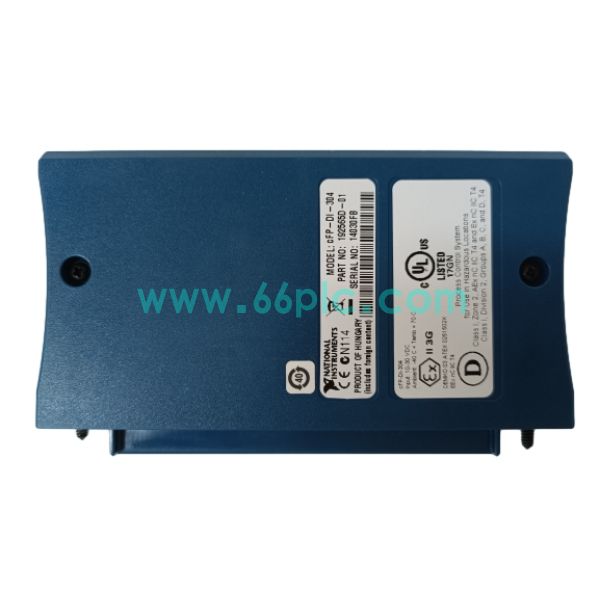

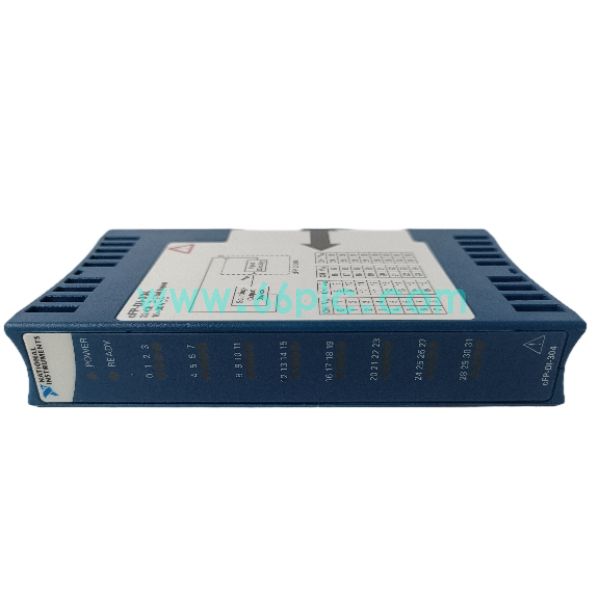

NI cFP-DI-304 Compact FieldPoint 32通道数字量输入模块 in stock
NI cFP-DI-304是美国国家仪器Compact FieldPoint系列高密度灌电流型数字输入模块，拥有32路通道，适配24VDC工业传感器信号采集，最高可持续承受30VDC输入电压。模块自带输入滞回抑制电磁干扰，通道状态LED指示灯，背板隔离耐压2300Vrms，支持热插拔，适合大量开关信号集中采集。
该型号已停产，配合LabVIEW与FieldPoint驱动程序使用，多用于老旧分布式测控系统备件替换、接近开关、继电器反馈信号采集与设备联锁监测项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | NI（National Instruments 美国国家仪器） |
| 2 | 型号 | cFP-DI-304 |
| 3 | 产品类型 | 数字量输入模块 |
| 4 | 所属系列 | Compact FieldPoint |
| 5 | 通道数量 | 32通道，灌电流型输入 |
| 6 | 输入电压 | 24VDC，持续耐压30VDC |
| 7 | 工作温度 | -40℃ ~ +65℃ |
| 8 | 隔离规格 | 背板2300Vrms隔离，支持热插拔 |
| 9 | 配套底座 | cFP-CB-1接线底座 |
| 10 | 产品状态 | 已停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 采集现场接近开关、继电器、门联锁等24VDC开关量状态信号。 |
| 2 | 内置输入滞回，抑制现场EMI噪声，防止信号误触发抖动。 |
| 3 | 每通道配备独立LED指示灯，直观查看各通道开关输入状态。 |
| 4 | 支持热插拔更换模块，无需停机，不中断整套测控系统运行。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 自动化产线大量接近开关、限位开关信号采集监测。 |
| 2 | 设备控制柜门联锁、继电器反馈、故障触点状态监控。 |
| 3 | Compact FieldPoint系统数字输入模块备件替换维护。 |
| 4 | Class I Div 2危险区域开关信号采集测控项目。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | cFP-DI-304是什么模块？ | NI Compact FieldPoint 32通道24VDC灌电流型数字量输入模块。 |
| 2 | 需要搭配什么底座？ | 配套cFP-CB-1接线底座，用于现场传感器线缆接入。 |
| 3 | 可以接源型输出传感器吗？ | 本模块为灌电流输入，需要匹配对应输出类型的传感器进行接线。 |
