　　产品描述

　　该板可以放在AC2000、CB2000、DC2000、FC2000、ME2000和EX2000系列机器的驱动器中。安装后，该卡可为驱动器的控制级和外壳风扇供电。

　　控制电源变压器可直接向电路板提供38至115VAC的电压。电路板的频率由输入电压决定。然而，它们的范围可以从0到500kHz。板上的许多电路共同为板和安装的驱动器供电。

　　电机磁场电源、驱动器、交流/DC监控和控制电平电源电路都是DS200DCFBG1B的组成部分。

　　DS200DCFBG1B是通用电气为MarkV板系列生产的电源板。AC2000、CB2000、DC2000、FC2000、ME2000、EX2000系列机器可以在驱动器中安装该板。

　　安装后，此卡可为驱动器提供控制级电源和机柜风扇电源。额定电压在38到115VAC之间，可以通过控制电源变压器直接提供给电路板。电路板的频率取决于输入电压，但范围可以从0到500kHz。

　　该板具有许多电路，可为板和安装的驱动器供电。DS200DCFBG1B由电机励磁电源、驱动器、AC/DC监控和控制级电源电路组成。

　　电路板上的十二个跳线和七个DIP开关为用户提供了可配置的系统选项。保险丝开关诊断使用电路板上的两个LED和一个霓虹灯进行显示。

　　三个保护保险丝可防止电源中断。可以使用板上集成的五个测试点来监控电压。

　　应遵循制造商为DS200DCFBG1B和安装的驱动器提供的安装和存储参数。

　　这些将防止对两个单元造成任何意外或可预防的损坏。有关电路板接线和安装的完整指南，请参考设备手册和数据表。最初，此板和MarkV系列的技术支持由制造商通用电气提供。

　　AXControl友好且值得信赖的销售人员可随时为您的所有自动化需求提供帮助。有关DS200DCFBG1B和其他部件的可用性和价格的当前价格，请通过电话或电子邮件联系我们的办公室。

　　关于DS200DCFBG1B的常见问题

　　DS200DCFBG1B为什么供电？

　　DS200DCFBG1B为驱动器提供控制级电源，为机箱风扇提供115VAC电源。

　　DS200DCFBG1B上的衰减电路有什么作用？

　　DS200DCFBG1B包含一个电机电压衰减电路。DS200DCFBG1B上的该电路提供mtor电压的模拟表示。DS200DCFBG1B上的衰减电路偏置为2.5伏，可根据电机电压在0-5V之间变化。

　　DS200DCFBG1B用于哪些驱动应用？

　　DS200DCFBG1B用于多种驱动应用。DS200DCFBG1B用于：DC2000、CB2000、EX2000、FC2000、GF2000、ME2000和AC2000。EX2000使用DS200DCFBG1B的目的与驱动器不同。

　　DS200DCFBG1B使用哪个手册？

　　DS200DCFBG1B的手册是手册GEI-100028。本手册为电源板手册，该手册专门针对DS200DCFBG1B。我们发现该手册对DS200DCFBG1B非常有帮助，如果需要，我们可以将手册发送给您。

　　DS200DCFBG1BJB是通用电气作为MarkVSpeedtronic系统的一部分制造的板组件。DS200DCFBG1BJB用于向驱动器和机柜风扇提供控制级电源。DS200DCFBG1BJB用于EX2000应用，以及DC2000、FC2000、GF2000、ME2000、CB2000和AC2000IGBT驱动应用。

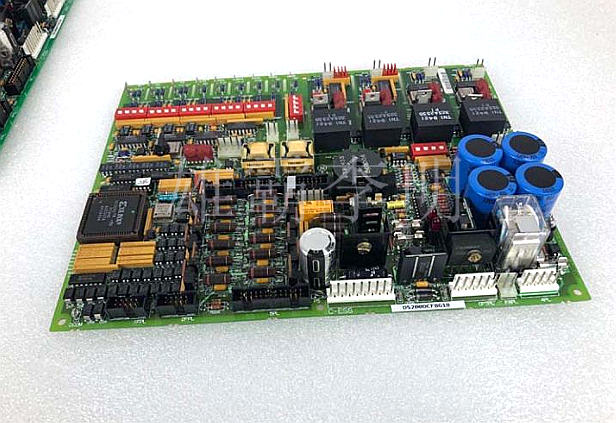

　　DS200DCFBG1BJB是一个大型矩形电路板，其表面安装了大量组件。

　　其中包括七个4位DIP开关设备和十二个可配置跳线。六个DIP开关位于板的一侧。这些用于缩放或更改许多不同的输入。例如，开关编号4（SW4）用于缩放施加到VCO输出桥电路的电压。

　　该板还具有一个用于指示115VAC线路中保险丝熔断的霓虹灯和两个用于指示+24VDC线路和-24VDC线路中保险丝断路的LED指示灯。

　　其他板组件包括测试点、I/O连接器（1PL-1至1PL-40、2PL-1至2PL-9、4PL-1至4PL-5和5PL-1至5PL-26），以及保险丝、集成电路、电阻网络和电阻器、电容器、晶体管、散热器、变压器和继电器。

　　此板上的测试点用于检查电压信号。保险丝用于保护。

　　有关电路板组件及其用途的更多详细信息，请参阅通用电气提供的出版物，如用户指南和手册。这些产品通常是在您最初购买时提供的。如果您不再有权使用此材料，AXControl可能会在您的订单中为您提供替代品。
