Products Description

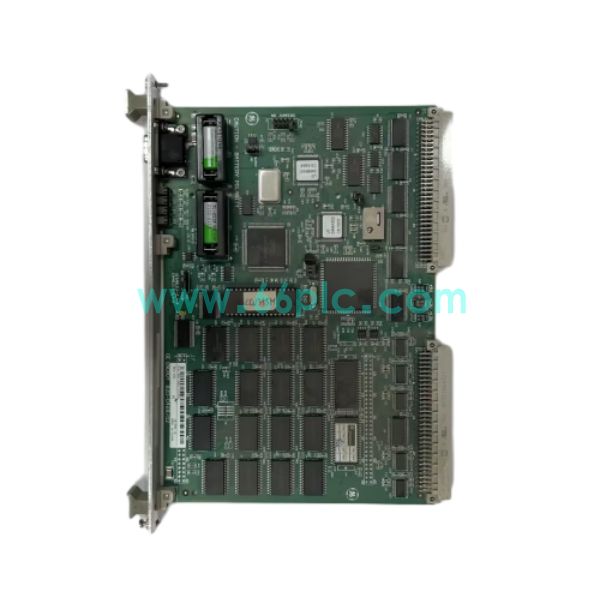

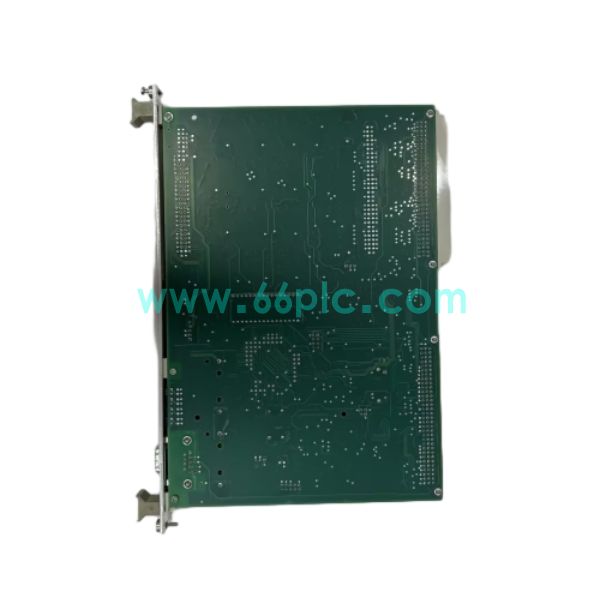

GE WESDAC D20ME 18-MAR-13 D20 RTU 主处理器模块 in stock
GE WESDAC D20ME 18-MAR-13是GE D20 WESDAC远动系统的核心主处理器板卡，18-MAR-13标识板卡烧录固件版本日期，承担整套RTU的数据运算与逻辑调度。模块通过背板总线对接电源、I/O采集卡、EME通讯卡，实时汇总电压、电流、开关位置等现场测点，执行遥信、遥测、遥控、遥调远动逻辑。
自带多路可配置RS232/RS485串口，支持DNP3、Modbus RTU等电力规约，内置SOE事件记录、实时时钟、本地控制逻辑，搭配EME以太网模块实现和调度SCADA对接。该型号已经停产，属于存量变电站远动柜核心备件，插拔式机架安装，是D20整套RTU的运算中枢。
技术参数
1. 产品系列：GE WESDAC D20 / D200 变电站RTU远动自动化系列
2. 型号编码：WESDAC D20ME，固件版本18-MAR-13，主处理器CPU板卡
3. 器件类型：D20 RTU主控单元，整套远动装置的核心运算模块
4. 特性：多路RS232/RS485串口，支持DNP3/Modbus，SOE记录，固件可升级
5. 安装：D20机架插槽安装，背板总线通讯，搭配WES5120电源、各类I/O板卡
核心功能
1. 采集所有D20 I/O模块的遥测遥信数据，完成工程量换算、越限判断处理。
2. 接收调度下发遥控指令，执行逻辑校验后输出控制信号，完成开关操作。
3. 顺序事件SOE记录，精准捕捉变位时序，用于故障回溯和事故分析。
4. 串口外接保护装置、仪表采集数据，协议转换后统一上传SCADA主站。
5. 支持本地逻辑编程，可实现不依赖主站的就地联锁、定值判断控制。
应用场景
1. 存量变电站D20远动装置主控损坏更换，恢复整套RTU远动采集控制功能
2. 水电厂、泵站、风电场D20 RTU远动系统维保、主控备件储备更换项目
3. 冶金、化工自备电厂配电室D20自动化柜升级、主控模块故障替换
4. 电网老旧自动化改造，原有D20远动装置检修、主控程序迁移调试
5. 光伏升压站、电厂辅控远动系统D20系列主控CPU备品配套
常见问答
Q：不同日期固件版本D20ME硬件是否通用？
A：硬件一致，替换后需要重新下装工程程序、点表，核对串口协议参数。Q：D20ME和D20ME II可以直接互换吗？
A：硬件引脚兼容，但内存、串口资源有差异，更换前确认工程程序版本适配。
Tags: GE WESDAC D20ME 主处理器模块 in stock D20 RTU 18-MAR-13 GE WESDAC D20ME 18-MAR-13
