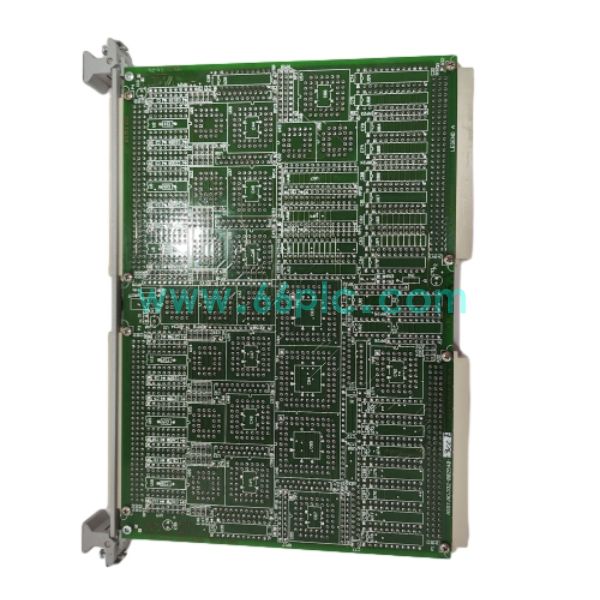

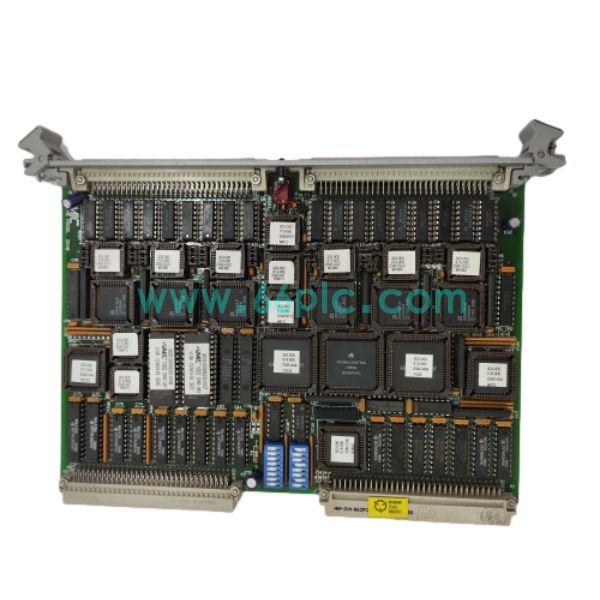

GE VMIVME2540 VME 智能计数/运动控制板卡 in stock

GE VMIVME2540，全称VMIVME-2540 ICC智能计数控制器，原VMIC（归属GE Fanuc，现Abaco Systems）6U VME总线板卡。板载15MHz 68HC000独立处理器，自带固件自主管理24路计数通道，减轻VME主控CPU运算压力，作为VME从站模块，内存映射方式和主机进行数据交互。

模块通道支持单端TTL与差分RS422信号输入，最高输入频率2.5MHz，可完成脉冲计数、周期、脉宽测量，适配编码器、转速探头等脉冲类传感器。该型号早已停产，是GE Mark VI汽机控制系统转速与位置采集的核心备件，多用于火电、油气行业老旧机组VME机柜维修更换。

技术参数

• 1. 产品系列：GE VMIC VMIVME系列VME总线智能I/O板卡

• 2. 型号编码：VMIVME2540（VMIVME-2540），ICC 24通道智能计数控制器

• 3. 器件类型：6U VME总线智能计数/位置测量板卡，VME从站I/O模块

• 4. 特性：板载68HC000处理器，24路可编程通道，TTL/RS422输入，最高2.5MHz计数，内存映射接口

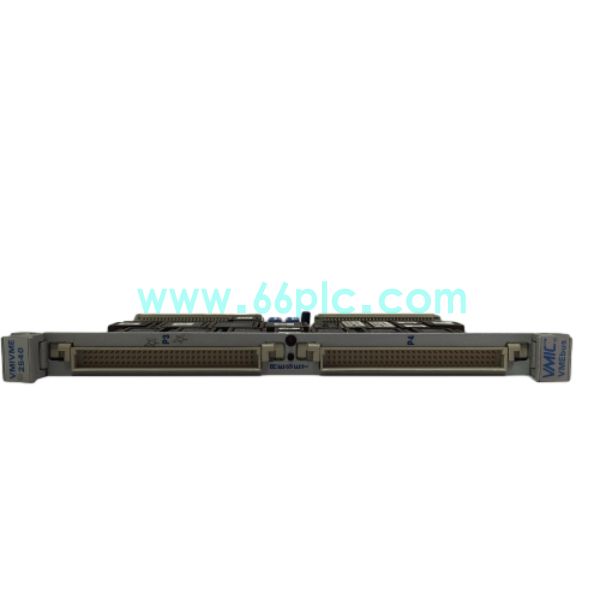

• 5. 安装：6U VME机箱插槽插入，背板VME总线通讯，前面板端子接入脉冲、编码器信号

核心功能

• 1. 24路独立可编程计数通道，支持事件计数、周期测量、脉冲宽度测量，采集转速、位置脉冲信号。

• 2. 板载独立处理器与固件，本地完成计数运算，仅将结果上传VME主机，降低主控负载。

• 3. 兼容单端TTL与差分RS422电平，差分模式抗干扰能力强，适配工业现场长距离脉冲信号。

• 4. VME从站接口，支持A24/A32地址、D8/D16/D32数据总线，内存映射简化主机读写操作。

• 5. 通道可通过板载跳线配置通道启用数量，适配不同点位需求，自带通道状态诊断。

应用场景

• 1. 火电、油气行业GE Mark VI汽机控制系统，汽轮机转速、阀位编码器脉冲信号采集单元

• 2. 工业半物理仿真平台、高精度运动测控系统，多路脉冲与位置同步采集场景

• 3. VME工控系统技改项目，替换老化计数板卡，恢复多路脉冲、转速信号采集能力

• 4. Mark VI控制系统故障维修，替换VMIVME2540板卡，重建转速与位置测量回路

• 5. 存量GE VMIC VME工控系统VMIVME2540智能计数板卡备件替换维护

常见问答

• Q：VMIVME2540不同版本之间能否直接互换？
  A：硬件外形一致，板载固件版本有差异，更换前核对VME主机驱动与系统组态配置。

• Q：更换该VME计数板卡需要哪些调试？
  A：检查VME背板与前面板接线，上电识别板卡，通道脉冲测试，转速/位置信号采集校验。

Tags: GE VME in stock VMIVME2540 运动控制板卡 GE VMIVME2540
