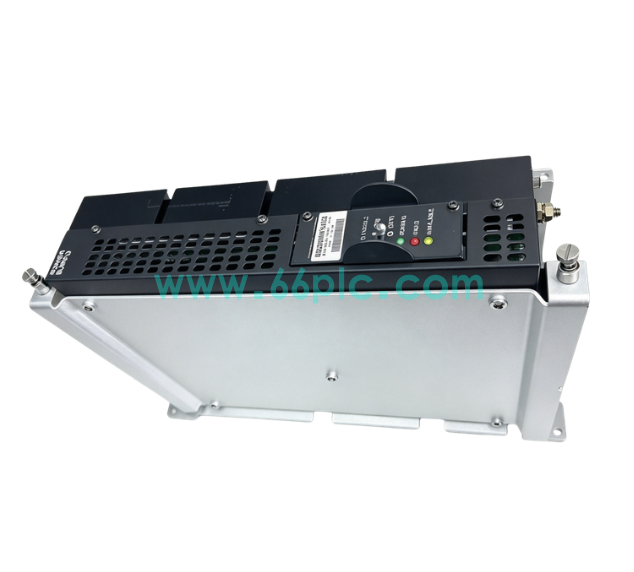

GE IS2020RKPSG2A Mark VI VME机架电源模块
GE IS2020RKPSG2A属于GE Speedtronic Mark VI涡轮控制系统VME机架专用电源模块，RKPS代表Rack Power Supply机架电源，G2A为第二版硬件升级版本。模块输入125VDC直流电压，多路稳压输出，为VME机架内CPU板、I/O板、通讯板等所有控制板卡提供稳定洁净直流供电，是整套Mark VI控制系统的供电核心单元。
模块总功率400W，可同时输出+5V、±12V、±15V、±28V多路电压，可选335VDC输出用于火焰检测器回路。内置过压、过流、短路保护，前面板三色LED指示灯直观显示电源工作状态。原厂已停产，市场流通全新库存与拆机备件，用于电厂燃气轮机、蒸汽轮机Mark VI控制系统检修替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | GE General Electric |
| 2 | 型号 | IS2020RKPSG2A |
| 3 | 产品系列 | Mark VI Speedtronic 涡轮控制系统 |
| 4 | 产品类型 | VME机架电源模块 |
| 5 | 输入电压 | 125VDC |
| 6 | 额定输出功率 | 400W |
| 7 | 多路输出 | +5V，±12V，±15V，±28V，可选335VDC |
| 8 | 保护功能 | 过压、过流、短路、过热保护 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 将125VDC输入转换为多路稳定直流电压，为Mark VI VME机架内全部主控、I/O、通讯板卡提供供电。 |
| 2 | 集成完善保护电路，发生过压、过流、短路、过热故障时自动切断输出，保护机架内昂贵控制板卡。 |
| 3 | 前面板三色LED状态指示灯，实时反馈电源运行、告警、故障状态，方便运维人员快速排查供电问题。 |

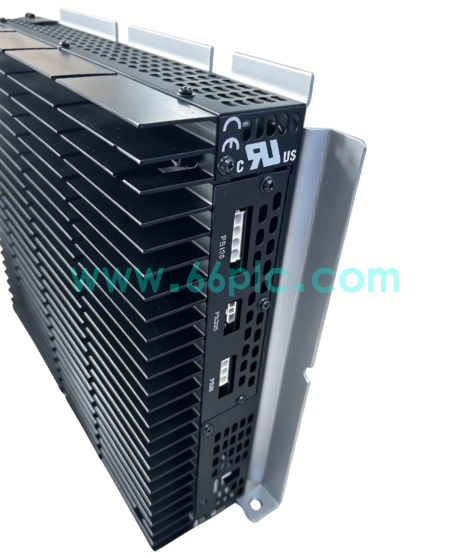

| 4 | 机架右侧安装结构，搭配PSA、PSB线束连接背板，可选335VDC输出，支持火焰检测专用回路供电。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 联合循环电厂Mark VI燃气轮机、蒸汽轮机控制系统VME机架供电单元。 |
| 2 | 石油天然气行业动力透平、压缩机组Mark VI涡轮控制系统电源备件更换。 |
| 3 | 自备电厂发电机组Mark VI控制系统检修、电源模块故障替换项目。 |
| 4 | 海上平台动力透平机组，老旧GE涡轮控制系统维护技改备件。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 上电后电源指示灯不亮，机架所有板卡无供电 | 125VDC输入缺失，输入端子松动。检查前端供电回路，紧固电源输入接线端子。 |
| 2 | 电源红灯告警，输出掉电，系统停机 | 后端负载短路，电源触发保护。断开所有输出线束，分段排查背板或板卡短路故障。 |
| 3 | 电源间歇性掉电，系统随机重启 | 模块内部电容老化，散热风道积尘。清理散热灰尘，老化模块直接更换备件。 |
| 4 | 部分输出电压偏低，板卡偶尔报通讯异常 | 输出线束接触不良，电源内部元件衰减。检查PSA/PSB连接插头，检测各路输出电压。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | GE IS2020RKPSG2A是什么模块？ | GE Mark VI系统IS2020RKPSG2A，VME机架电源模块，为涡轮控制系统机架内全部板卡提供多路稳压直流电源。 |
| 2 | 这个电源模块支持热插拔更换吗？ | 不支持热插拔，模块故障更换前必须停机，切断125VDC输入电源，做好机组安全隔离。 |
| 3 | IS2020RKPSG2A和老版本G1可以直接替换吗？ | G2A为升级版本，滤波与抗干扰性能更强，接口定义一致，替换前核对线束接线，确认输出回路配置。 |
