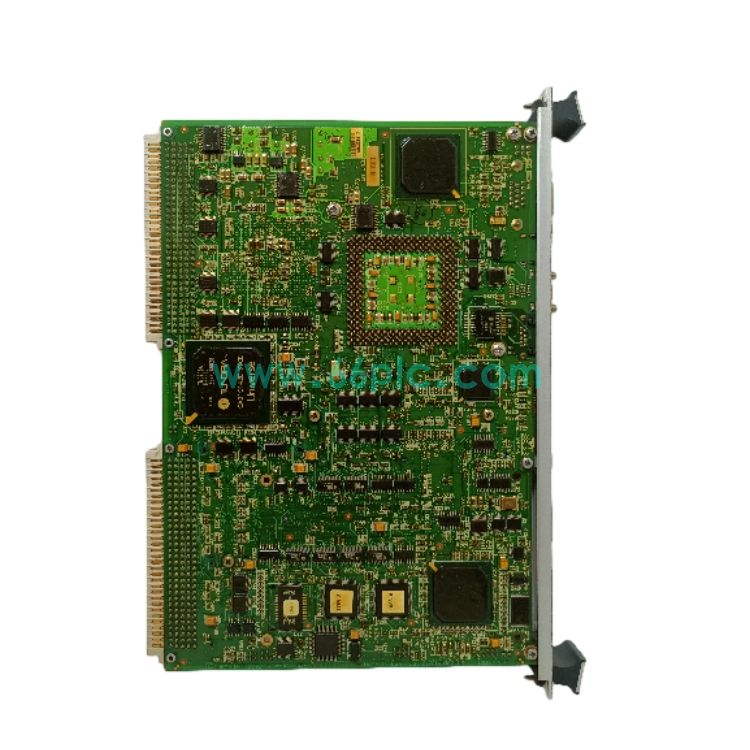

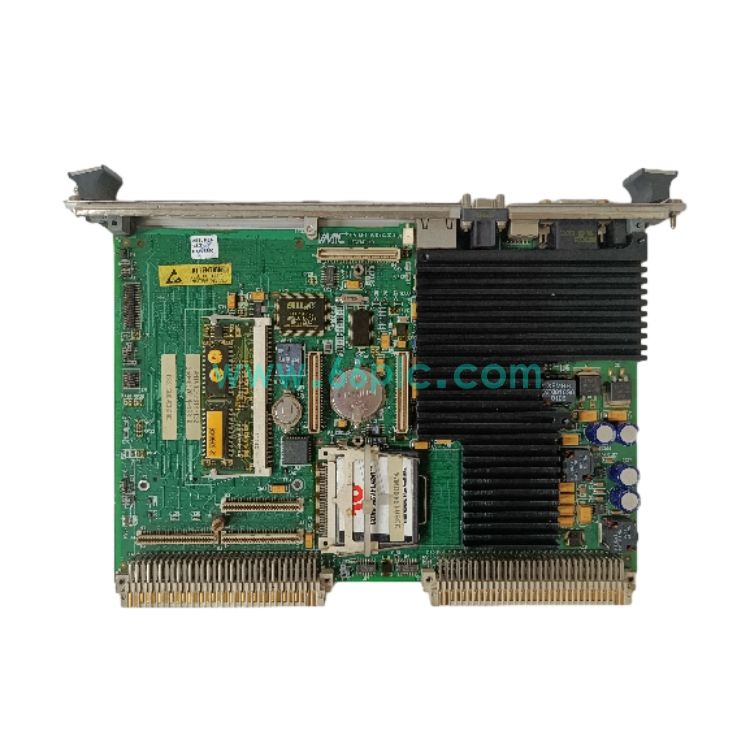

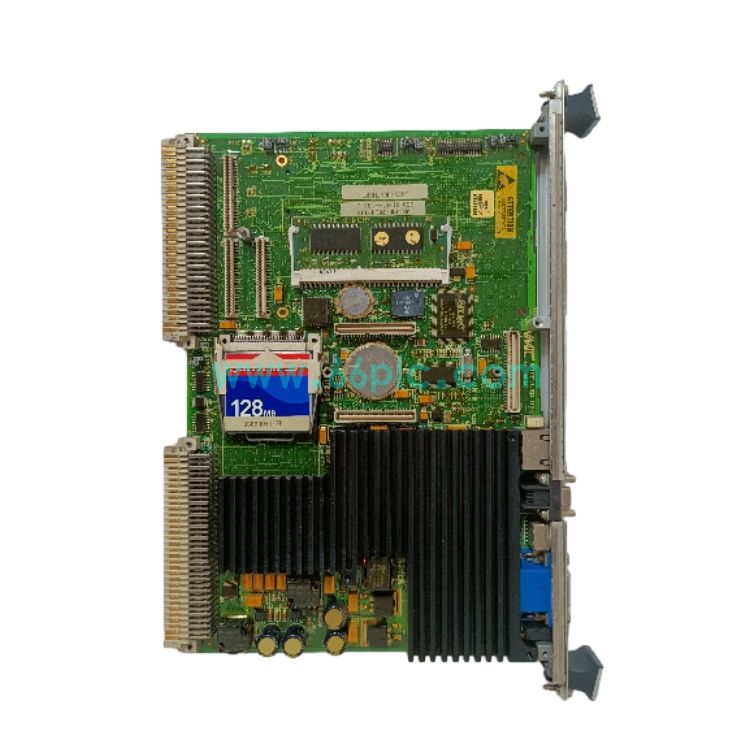

GE IS215UCVEH2AE Mark VI VME控制器卡 in stock
GE IS215UCVEH2AE属于GE Speedtronic Mark VI涡轮控制系统VME总线主控CPU板卡，采用300MHz英特尔赛扬处理器，搭载QNX实时操作系统，作为整套机组控制核心，负责执行涡轮调速、机组保护、数据运算与逻辑控制任务。板卡为单槽VME结构，前面板集成网口、串口等通讯接口，适配13槽或21槽VME机架。
该板卡支持以太网与双串口通讯，可连接HMI上位机与本地调试工具，内置闪存与DRAM存储程序和机组参数。原厂已停产，市场供应全新库存与拆机备件，广泛应用于燃气轮机、蒸汽轮机发电厂Mark VI系统检修、备件替换项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | GE General Electric |
| 2 | 型号 | IS215UCVEH2AE |
| 3 | 产品系列 | Mark VI Speedtronic 涡轮控制系统 |
| 4 | 产品类型 | VME总线主控控制器卡 |
| 5 | 处理器 | 300MHz Intel Celeron |
| 6 | 内存存储 | 32MB DRAM，16MB Flash |
| 7 | 通讯接口 | 10/100M RJ45以太网，2路RS232串口 |
| 8 | 操作系统 | QNX实时操作系统 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | Mark VI系统核心主控单元，运行QNX实时系统，完成燃气/蒸汽轮机转速调节、保护联锁、机组逻辑运算。 |
| 2 | VME总线主控管理，与机架内I/O板卡高速交互采集信号、下发控制指令，实现整套机组闭环控制。 |
| 3 | 以太网和双串口通讯，支持上位HMI连接、本地程序调试，上传机组运行数据、报警信息与SOE事件记录。 |
| 4 | 板载硬件状态指示灯，实时监控CPU、总线、通讯状态，自带板卡自检，快速定位硬件与组态故障。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 火力发电厂、联合循环电站Mark VI燃气轮机、蒸汽轮机主控调速保护系统。 |
| 2 | 石油天然气行业压缩机组、动力透平设备Mark VI控制系统核心主控备件。 |
| 3 | 工业自备电站发电机组，Mark VI控制系统检修、主控板卡更换项目。 |
| 4 | 海上平台动力透平机组，老旧GE涡轮控制系统维护与技改备件替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 机架上电，板卡无法识别，报Slot ID插槽故障 | VME背板金手指氧化、插针变形。断电取出板卡清洁金手指，检查背板插槽，重新紧固安装。 |
| 2 | 板卡启动成功，但无法和HMI上位机通讯 | 网线损坏、IP地址配置错误。检查以太网线路，核对IP参数，重启通讯服务。 |
| 3 | 机组运行中随机死机，系统偶发重启 | 散热不良、背板供电波动。清理板卡散热器灰尘，检查机架电源输出电压，排查电源干扰。 |
| 4 | 板卡识别正常，但是无法加载控制程序 | Flash存储损坏或程序文件损坏。重新烧写固件与机组程序，校验程序版本，必要时更换备件。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | GE IS215UCVEH2AE是什么板卡？ | GE Mark VI系统IS215UCVEH2AE，VME总线主控CPU控制器卡，燃气轮机/蒸汽轮机控制系统核心处理器板。 |
| 2 | 这块板卡可以带电热插拔吗？ | 不支持热插拔，属于涡轮机组主控板卡，更换前机组需要停机安全隔离，断电后操作。 |
| 3 | 更换同型号板卡之后需要哪些操作？ | 硬件安装完成后，烧写匹配固件，下载机组控制程序、组态参数，重启机架，测试总线通讯与机组逻辑。 |
Tags: GE IS215UCVEH2AE in stock Mark VI VME 控制器卡 GE IS215UCVEH2AE
