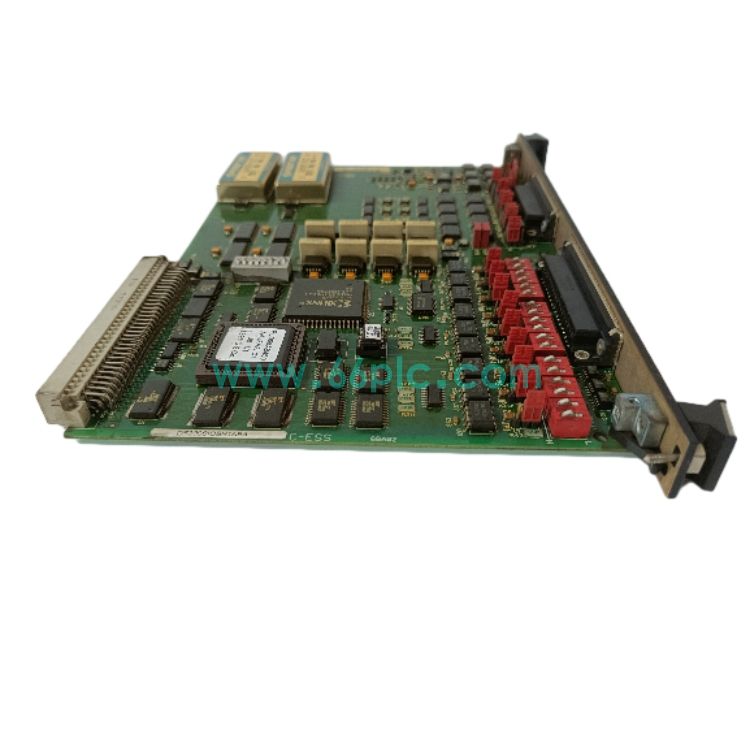

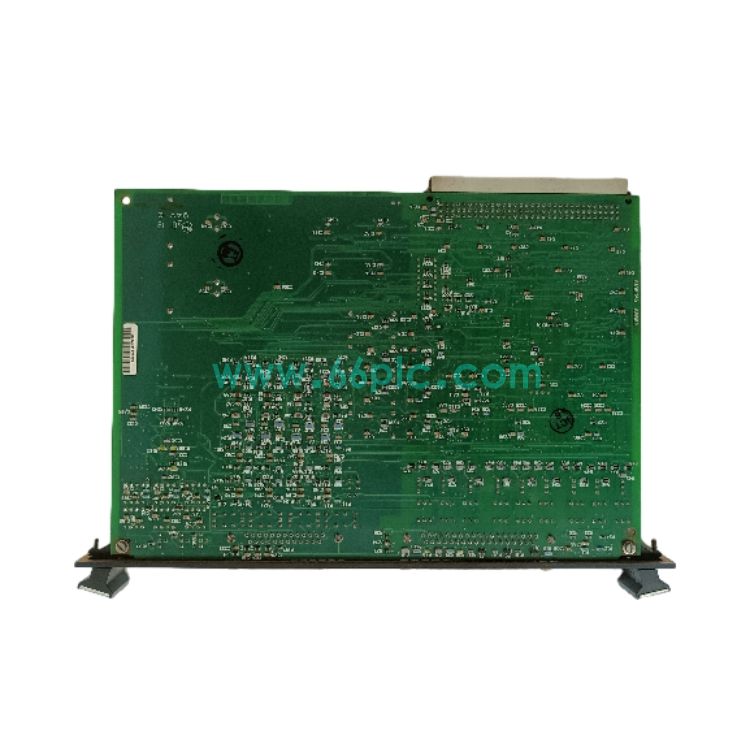

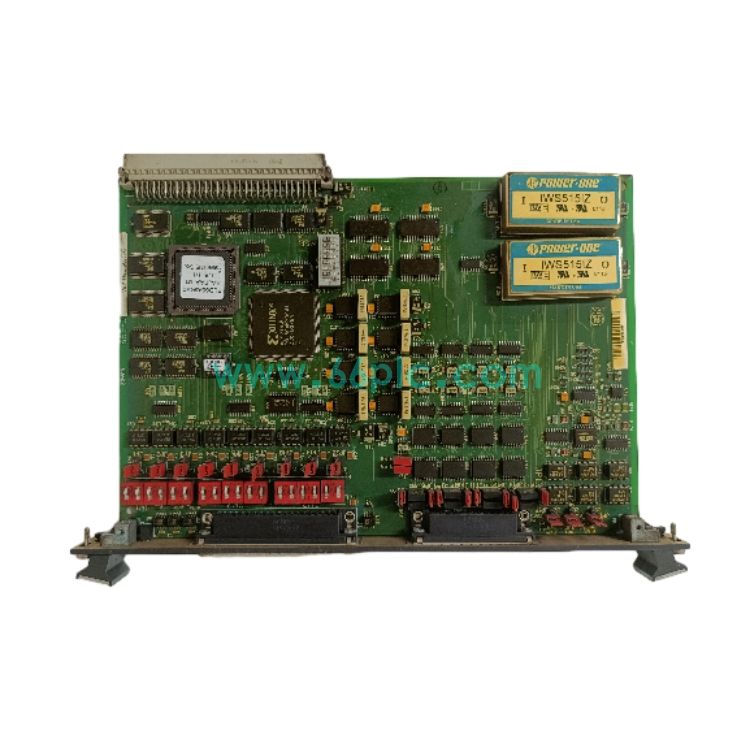

GE DS200SIOBH1ABA SIOB VME独立I/O板卡 in stock
GE DS200SIOBH1ABA是GE Speedtronic Mark V汽轮机控制系统SIOB独立VME I/O板卡，占用单个VME插槽，通过VME P1接口与系统总线通讯。板卡带三防涂敷保护，配备拨码开关与跳线，用于配置地址和工作模式，作为主控单元与现场端子板之间的信号接口，采集和输出汽机控制信号。
板卡通过J1、J2排线连接外部端子板，实现多路现场信号接入，自带硬件状态指示灯与板级自诊断，适配电厂高温、粉尘等严苛机柜环境。原厂已停产，主要用于火电、燃气电厂Mark V汽机控制系统备件更换与检修维护。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | GE |
| 2 | 型号 | DS200SIOBH1ABA |
| 3 | 产品系列 | Speedtronic Mark V |
| 4 | 产品类型 | SIOB VME独立I/O板卡 |
| 5 | 总线接口 | VME P1总线，16位数据传输 |
| 6 | 外部接口 | J1、J2排线接口，连接外部端子板 |
| 7 | 配置元件 | 3组拨码开关（18位），20个配置跳线 |
| 8 | 防护工艺 | PCB三防涂敷，抗潮湿、粉尘腐蚀 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 采集汽轮机现场开关量与模拟量信号，经调理后上传Mark V主控制器进行运算处理。 |
| 2 | 接收主控下发控制指令，输出驱动信号，控制阀门执行机构、现场继电器回路。 |
| 3 | 板卡地址、工作模式可通过拨码开关和跳线自定义配置，硬件LED状态指示，内置自诊断。 |
| 4 | VME总线高速数据交互，通过排线配套端子板扩展信号通道，满足汽机保护与调节控制需求。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 火力发电厂汽轮发电机组Mark V控制系统信号采集与阀门调节单元。 |
| 2 | 燃气轮机机组控制保护系统，转速、压力、温度等工艺参数采集。 |
| 3 | 电厂老旧GE汽机控制系统技改、机柜检修，板卡备件替换项目。 |
| 4 | 石油化工自备电站涡轮机组自动控制、联锁保护系统信号接口单元。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 板卡指示灯不亮，系统无法识别该VME板卡 | VME背板金手指氧化、插槽供电异常。拔出板卡清洁金手指，更换VME插槽测试。 |
| 2 | 部分I/O通道失效，现场信号无法采集或无控制输出 | J1/J2排线松动，板卡内部通道元件老化。重新紧固排线，硬件损坏则更换备件。 |
| 3 | 信号数值波动大，采集数据不稳定 | 外部接地不良，电磁干扰强。检查屏蔽接线，优化接地，远离大功率动力电缆。 |
| 4 | 系统识别板卡但是无法通讯，配置读取失败 | 拨码开关、跳线地址设置错误。对照图纸重新配置板卡地址，重启控制系统。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | GE DS200SIOBH1ABA是什么板卡？ | GE Mark V汽机控制系统SIOB独立VME I/O板卡，负责现场信号采集与控制输出，配套外部端子板使用。 |
| 2 | DS200SIOBH1ABA和DS200SIOBH1AAA有什么区别？ | 二者同属SIOB系列，硬件版本、PCB布局与跳线定义不同，不可直接互换，更换需要核对硬件版本。 |
| 3 | 是否支持带电热插拔？ | 不支持带电插拔。汽机保护系统属于关键设备，更换板卡前需要停机或做好安全隔离措施。 |
