GE IS200VSVOH1BDC VSVO伺服阀输出板

GE IS200VSVOH1BDC是GE Speedtronic Mark VI系列涡轮控制系统配套的VSVO伺服阀输出板，作为电液伺服阀专用接口板卡，将控制器下发的数字指令转换成高精度电流信号，驱动汽轮机燃料阀、蒸汽阀的电液伺服执行机构。板卡集成LVDT位置反馈采集通道，构成阀门位置闭环伺服控制回路。

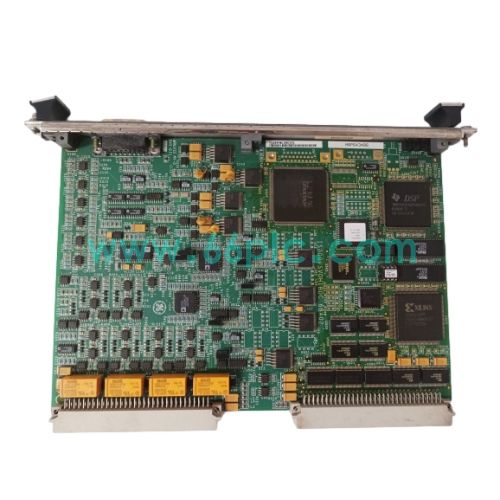

MRP643486 IS200VSVOH1BDC.jpeg

该板卡为6U VME总线规格，支持TMR三重冗余架构，自带脉冲速率输入接口用于转速采集，板载运行、故障、状态指示灯。内置完善的通道自诊断，可实时监测伺服回路异常，是燃气轮机、蒸汽轮机机组调速系统的核心备件。

主要参数

参数详情
1. 品牌：GE通用电气；型号：IS200VSVOH1BDC；类型：VSVO伺服阀输出板
2. 适配系统：Mark VI Speedtronic涡轮控制系统；总线：VME背板总线
3. 伺服通道：最多4路电液伺服阀驱动；输出：双极性电流输出±200mA
4. 脉冲速率输入：2Hz~14kHz，兼容有源/无源转速传感器；支持LVDT位置反馈
5. 工作温度：0℃ ~ +60℃；安装形式：6U VME机架式插入板卡

核心功能

功能描述
1. 接收主控数字信号，输出精密驱动电流，控制电液伺服阀调节阀门开度
2. 采集LVDT阀门位置反馈信号，形成闭环控制，保障阀门定位精度
3. 脉冲速率输入采集汽轮机转速信号，用于机组转速调节与超速监测
4. 支持TMR三重冗余配置，单通道故障不影响机组伺服调节运行
5. 实时板卡自诊断，故障状态通过LED指示灯及系统报警上传

应用场景

场景说明
1. 燃气轮机、蒸汽轮机机组调速系统，燃料阀、主蒸汽阀伺服控制
2. 发电厂Mark VI涡轮控制系统伺服回路搭建与机组负荷调节
3. 电站汽轮机电液执行机构闭环位置控制，转速监测保护回路
4. 油气透平发电机组、工业驱动透平设备伺服阀控制单元
5. 电厂旧Mark VI控制系统备件更换、机组控制改造升级项目

常见问题

问答内容
1. Q：阀门晃动、定位不稳定是什么原因？ A：检查LVDT反馈接线，核对伺服阀驱动电流，重新整定阀门PID参数。
2. Q：板卡故障灯常亮？ A：检查VME背板供电，排查伺服回路短路、LVDT线路断线情况。
3. Q：无转速信号采集？ A：确认转速传感器类型，检查脉冲输入线缆屏蔽，核对信号频率范围。
4. Q：该板卡可以直接热插拔吗？ A：TMR冗余配置下可在线更换单块板卡，非冗余组态停机更换，避免机组扰动。
