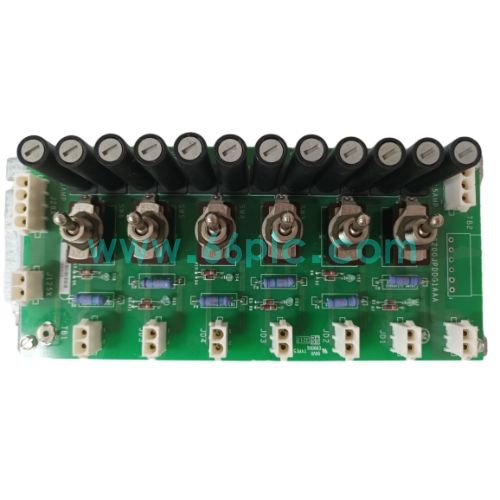

GE IS200JPDDG1AAA Mark VI直流电源分配板 in stock

GE IS200JPDDG1AAA是为GE Mark VI Speedtronic涡轮控制系统设计的直流电源分配板。它向涡轮控制柜内各个I/O组件输送带保护的直流电源，板载熔断器与浪涌抑制器件，可对每个输出通道的短路故障进行隔离。

该电源分配卡可通过J1、J1X接口进行菊花链连接，实现多板扩展。配备多个2位端子连接器与压敏电阻，用于瞬态电压防护。属于停产老旧备件，广泛应用于电厂燃气轮机、蒸汽轮机控制柜的维护与备件更换。

主要参数

1. 品牌：GE；型号：IS200JPDDG1AAA；类型：Mark VI直流电源分配板
2. 适用系统：GE Speedtronic Mark VI 燃气/蒸汽轮机控制系统
3. 输入电源：标称125VDC；输出：多路带熔断器直流电源通道，供给I/O组件
4. 连接方式：J1、J1X接口菊花链扩展；多组JR/JS/JT端子端口
5. 保护机制：通道独立熔断器保护，MOV压敏电阻抑制瞬态浪涌电压
6. 环境条件：工作温度0℃ ~ +60℃，相对湿度5%~95%无凝露
7. 认证：UL与ATEX危险区域认证，支持一类二区危险场所使用

核心功能

1. 为Mark VI涡轮控制柜内各I/O组件分配带熔断器保护的125VDC控制电源。
2. 每路输出配置独立保险丝，发生短路时限制故障范围，防止故障扩散。
3. 内置MOV压敏电阻，吸收电压尖峰，保护下游I/O模块免受浪涌损坏。
4. 支持菊花链级联，扩大大型控制机架的电源分配容量。
5. 单独隔离I/O分支电源故障，不会造成整套控制系统停机。
6. 插拔式PCB板卡设计，布局紧凑，便于现场检查与更换。

应用场景

1. Mark VI燃气轮机、蒸汽轮机控制柜内部电源分配单元。
2. 联合循环电厂、火电厂涡轮控制系统检修维护项目。
3. 现有Mark VI机架中IS200JPDDG1AAA板卡损坏的备件替换。
4. 陆上油气、石化工厂涡轮控制电源供电分配系统。
5. 一类二区危险区域场景，满足ATEX防爆认证要求。
6. 工控备件库存储备，用于涡轮系统电源板应急更换。

常见问题

1. Q：GE IS200JPDDG1AAA是什么板卡？
   A：Mark VI涡轮控制系统直流电源分配板，为I/O组件提供带保险的供电。
2. Q：板上MOV器件作用是什么？
   A：金属氧化物压敏电阻，吸收瞬时电压尖峰，防止浪涌击穿I/O模块。
3. Q：多块IS200JPDDG1AAA板卡可以级联吗？
   A：可以，J1和J1X接口支持菊花链连接，拓展电源分配通道数量。
