IS200EACFG1ABC是通用电气（GE）公司 Mark VI 系列中的一种印刷电路板，属于 EX2100 励磁系统中的励磁机交流反馈板。以下是其相关信息：

功能：主要用于监测控制系统中励磁机永磁式副励磁机（PPT）的交流电源电压和电流。通过内置的变压器能够测量三相电压，为控制系统提供精确的电压监测数据。此外，该板还配有连接两个磁通 / 空心线圈的端子，用于检测和测量磁通量变化，为励磁控制和调节提供有价值的反馈。
设计特点：输出端通过三个 DB9 连接器与控制器 M1、M2 和 C 相连，确保测量数据能有效传输到相关控制单元。连接励磁机背板的电缆长度可达 90 米，在安装位置的选择上具有较高的灵活性，可根据控制系统的布局进行优化设置。
技术参数：尺寸约为高 33.02 厘米、宽 10.16 厘米，工作温度范围为 - 30℃至 65℃。

这种电路板广泛应用于电力、石油、化工等行业中使用的 GE 燃气轮机的控制系统，以确保励磁系统的稳定运行和精确控制，进而保障燃气轮机的可靠运行。

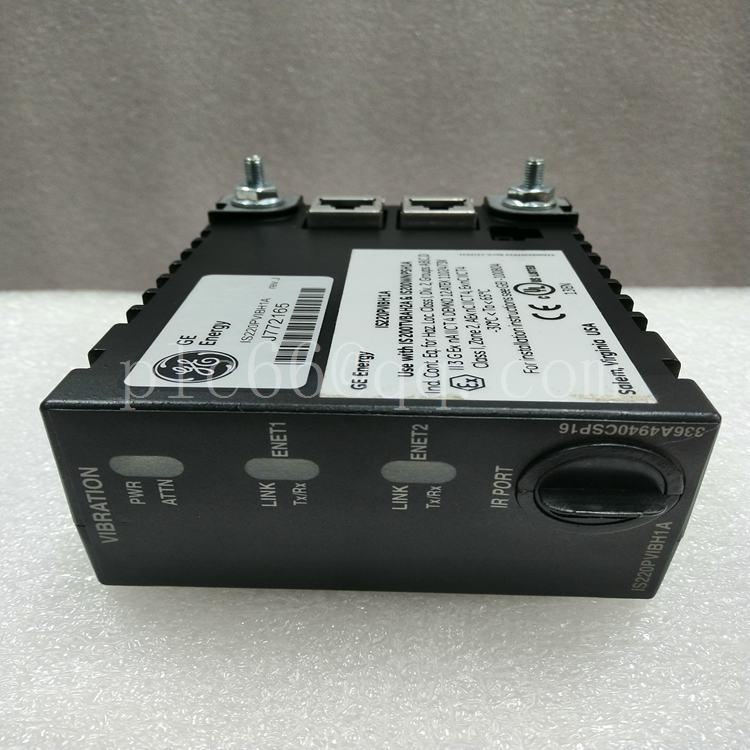

IS220PVIBH1A.20200917_111414 (14).jpg

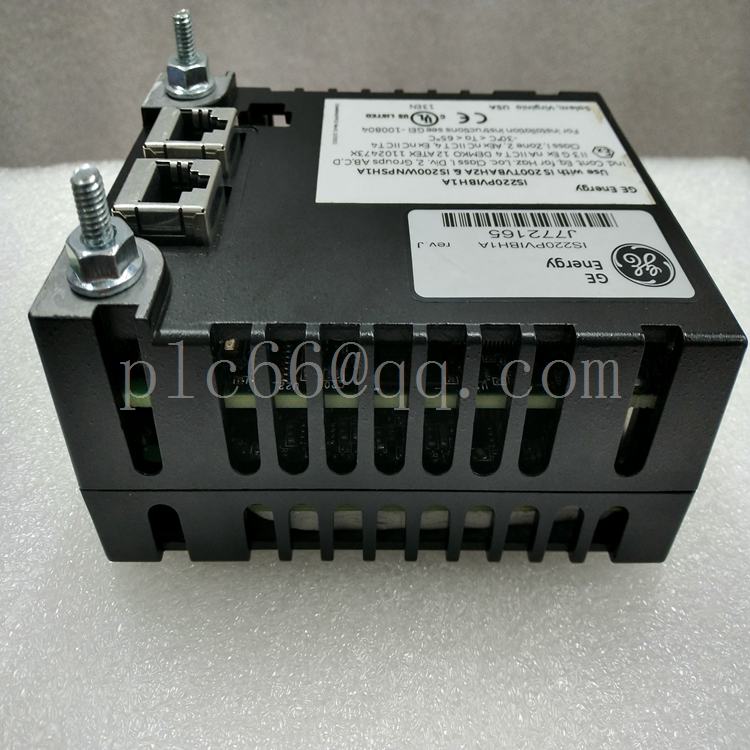

IS220PVIBH1A.20200917_111414 (13).jpg
