Products Description

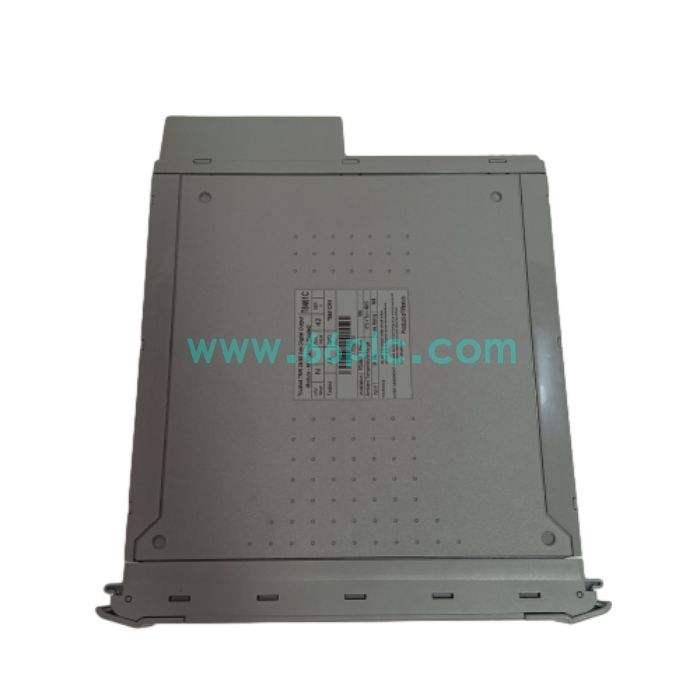

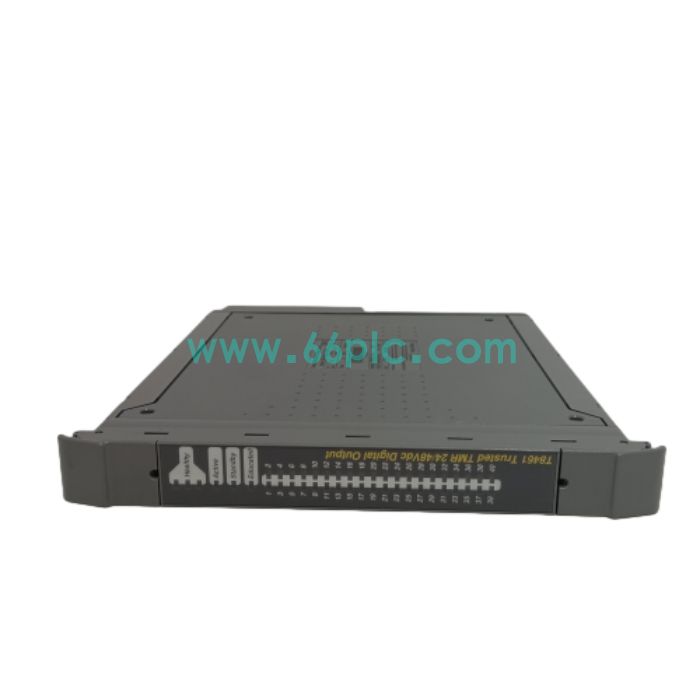

ICS TRIPLEX T8461C Trusted TMR 40路数字量输出模块 in stock
ICS TRIPLEX T8461C是罗克韦尔ICS Triplex Trusted TMR三重冗余安全控制系统数字量输出模块。模块配备40路三重冗余DO输出通道，接收安全控制器联锁指令，驱动现场电磁阀与继电器，执行紧急停车保护动作。
模块支持24VDC现场输出，单通道额定0.75A，通道具备2500V光电隔离防护。内置通道过载、短路诊断，支持在线热插拔更换，满足SIL3安全认证，面板LED指示灯直观显示通道状态，是石化、电站ESD安全联锁系统主流替换备件。
技术参数
1. 产品系列：ICS TRIPLEX Trusted TMR三重冗余安全系统
2. 型号编码：T8461C
3. 通道：40路三重冗余数字量输出，24VDC，单通道0.75A
4. 保护：2500V光电隔离，通道过载与短路保护
5. 特性：SIL3安全等级，在线热更换，硬件通道诊断，工业宽温运行
核心功能
1. 接收TMR安全控制器联锁指令，输出开关信号驱动现场电磁阀
2. 三重模块2oo3硬件表决，消除单点故障，保障输出可靠安全
3. 实时监测输出回路，识别断线、短路、过载故障并上报告警
4. 背板IMB总线与主控通讯，上传模块诊断与事件告警信息
5. 面板LED状态指示，快速查看模块及各输出通道工作状态
应用场景
1. 石油化工装置Trusted TMR安全仪表SIS系统控制柜
2. 火力发电厂锅炉、汽机ESD紧急停车安全控制系统
3. 油气、精细化工高危工艺安全联锁、紧急切断控制场景
4. 工厂技改项目，DO输出通道扩容、旧数字输出模块更换
5. 存量Trusted安全系统T8461C模块备件替换维护
常见问答
Q：T8461C是什么模块？
A：Trusted TMR系统40路数字量输出模块，SIL3等级，用于驱动现场电磁阀执行安全联锁。Q：模块支持热插拔吗？
A：支持SmartSlot在线热更换，更换模块时不中断SIS系统运行。
Tags: T8461C 数字量输出模块 ICS TRIPLEX in stock Trusted TMR 40路 ICS TRIPLEX T8461C
