SST-DN3-PCI-2 DSQC658 双通道DeviceNet PCI通讯卡 in stock

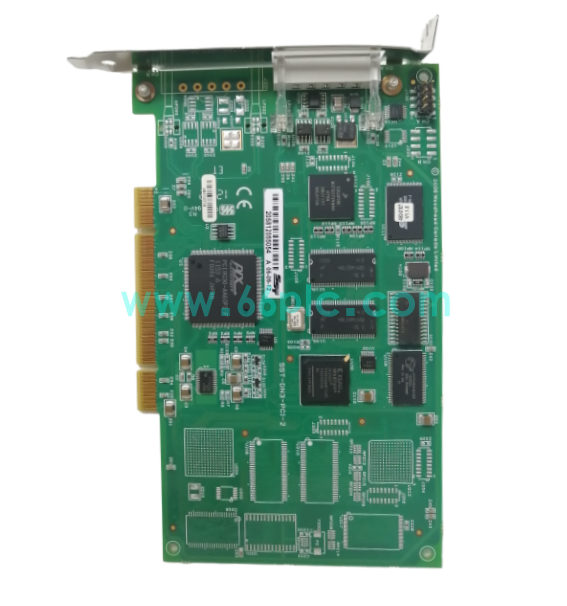

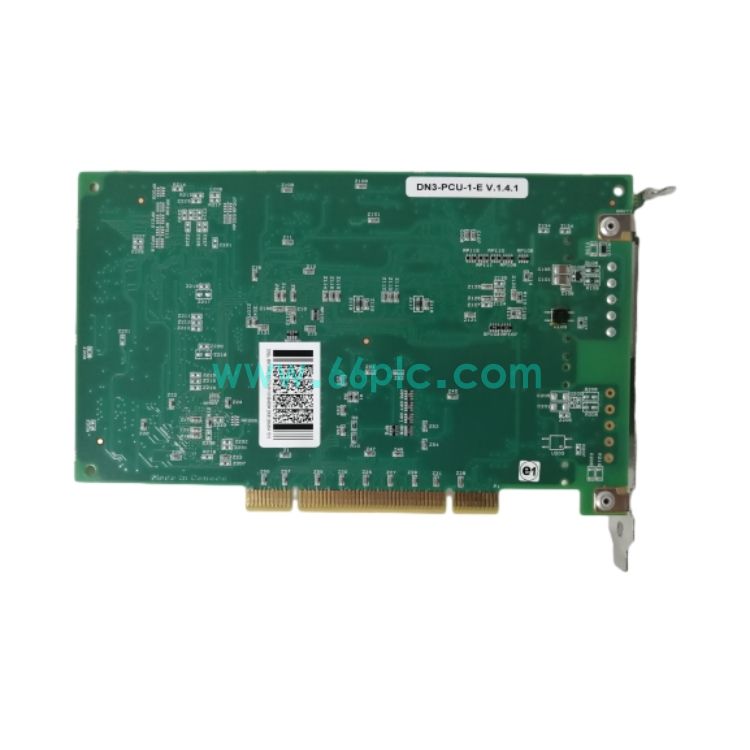

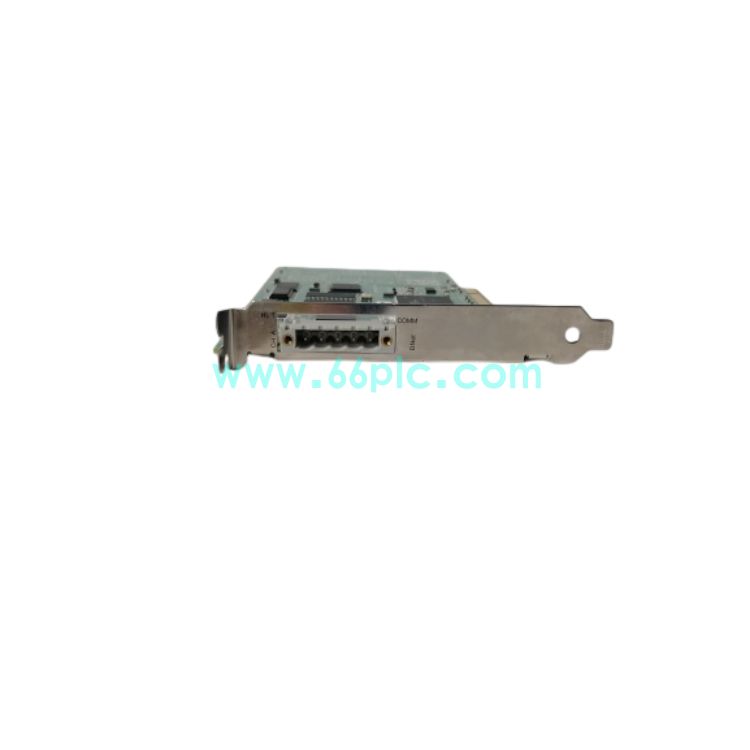

SST-DN3-PCI-2 DSQC658是Molex SST（Woodhead）生产的高性能双通道DeviceNet PCI接口板卡，作为ABB物料编号DSQC658，大量配套ABB IRC5机器人控制柜使用。板载独立32位RISC协处理器，自主处理DeviceNet协议，减轻机器人主机CPU负载，保障现场总线实时确定性通讯。

板卡为通用PCI规格，兼容3.3V/5V PCI插槽，两路独立DeviceNet通道，支持主站扫描或从站适配器模式，总线侧带500V电气隔离，抑制地环路干扰与浪涌冲击。该型号多用于工业机器人产线改造与故障替换，货源包含全新库存与经过完整功能测试的拆机备件。

主要技术参数

• 1. 品牌：SST(Molex Woodhead)，ABB编号DSQC658

• 2. 型号：SST-DN3-PCI-2 DSQC658

• 3. 产品类型：双通道DeviceNet PCI总线通讯板卡

• 4. 总线接口：通用PCI2.2，兼容3.3V/5V插槽

• 5. 通讯协议：DeviceNet，支持主站/从站模式

• 6. 波特率：125kbps、250kbps、500kbps自动识别

• 7. 隔离：500V光电隔离，PCI总线与现场总线隔离

• 8. 板载芯片：32位RISC协处理器，每通道512KB共享内存

• 9. 工作温度：0℃ ~ +60℃

核心功能

• 1. 双通道独立DeviceNet总线，同时连接两组现场总线设备。

• 2. 协处理器独立完成协议解析，降低主机CPU运算压力。

• 3. 总线电气隔离，保护机器人控制器免受现场干扰损坏。

• 4. 实时网络诊断，检测总线短路、断线、节点故障。

• 5. 适配ABB IRC5机器人，连接远程I/O、传感器、伺服驱动器。

应用场景

• 1. 汽车焊接、装配产线ABB IRC5机器人控制柜通讯单元。

• 2. 工业自动化机器人DeviceNet现场总线扩展项目。

• 3. 机床、物流自动化设备基于PCI的DeviceNet通讯系统。

• 4. 原有DSQC658板卡损坏，机器人控制柜备件替换维修。

常见问答

• 1. DSQC658和SST-DN3-PCI-2是什么关系？
  DSQC658是ABB物料号，硬件本体型号为SST-DN3-PCI-2。

• 2. 是否支持双总线同时工作？
  两路通道相互独立，可同时运行两条DeviceNet网络。

• 3. 产品供货状态？
  原厂停产，市场有全新库存和经过完整测试拆机备件。
